Válvula Anti-chama MAXION 2.5/2.8

Ricardo
O que parece ter espanado foi a tampa de válvulas que é onde aparentemente o respiro é preso por esses dois parafusos verdes da imagem que tu anexou. Eu desmontei o que consegui desse respiro e ficou a duvida de qual a influência do vácuo do coletor na membrana, deixando aberto eu vou perder esse vácuo e a membrana vai ficar sempre na mesma posição. Estou fazendo um teste com um "catch-can artesanal".
O que eu lembro é que a mola força a membrana para ficar sempre aberta, e a única coisa que pode puxá-la é o vácuo, mas isso só vai acontecer se a pressão do cárter for menor que esse vácuo, e o vácuo for maior que a pressão da mola, então seriam 3 condições de funcionamento... Mas não sei se entendi direito :-?, uma coisa já notei, diminuiu a fumaça no escape depois de colocar o catch-can, na verdade um catch-pet no meio do circuito da mangueira :karate:.

Citação:

---

Postado originalmente por ESCHMIT

Ricardo
O que parece ter espanado foi a tampa de válvulas que é onde aparentemente o respiro é preso por esses dois parafusos verdes da imagem que tu anexou. Eu desmontei o que consegui desse respiro e ficou a duvida de qual a influência do vácuo do coletor na membrana, deixando aberto eu vou perder esse vácuo e a membrana vai ficar sempre na mesma posição. Estou fazendo um teste com um "catch-can artesanal".
O que eu lembro é que a mola força a membrana para ficar sempre aberta, e a única coisa que pode puxá-la é o vácuo, mas isso só vai acontecer se a pressão do cárter for menor que esse vácuo, e o vácuo for maior que a pressão da mola, então seriam 3 condições de funcionamento... Mas não sei se entendi direito :-?, uma coisa já notei, diminuiu a fumaça no escape depois de colocar o catch-can, na verdade um catch-pet no meio do circuito da mangueira :karate:.

---

Eschmit,

Me parece que o teu catch-can está segurando o óleo que a membrana não está evitando que passe para a admissão, quando o vácuo é grande, o que ao menos nos ciclones das 2.5/2.8 faz com que puxe óleo do cárter pelo dreno do ciclone. No caso dessa "doideira"de multiciclone aí das 2.8, puxa o óleo daquele reservatório na tampa de válvulas. :pensativo: (pelo menos é isso que eu vislumbro que aconteça....rsrs)

Eu por aqui acabo de modelar o ciclone original, e o que eu projetei. A simulação de fluxo que fiz, ficou alinhada com o que eu já sabia. O ciclone original tem uma baita perda de carga. O que projetei tem uma perda de carga 10x menor. Teoricamente ele deixaria a pressão do meu cárter em níveis aceitáveis. Preciso agora ver até que tamanho de gotículas de óleo ele vai conseguir segurar, porque senão não adianta de nada!

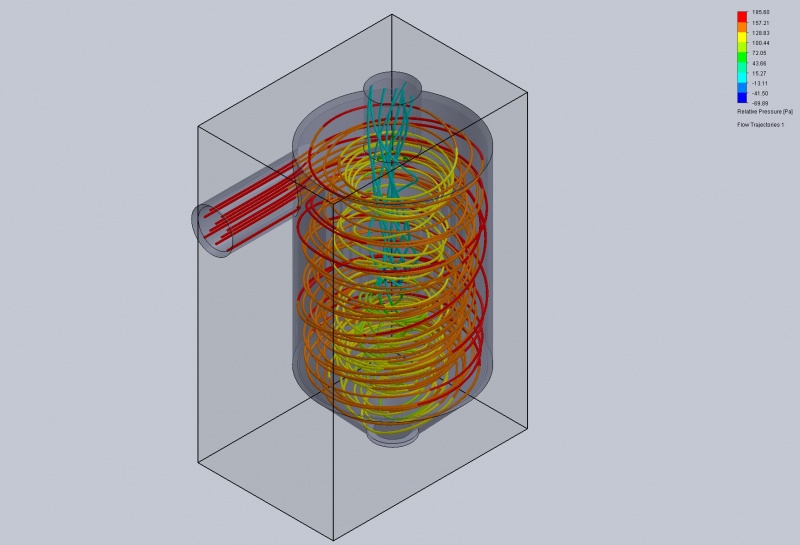

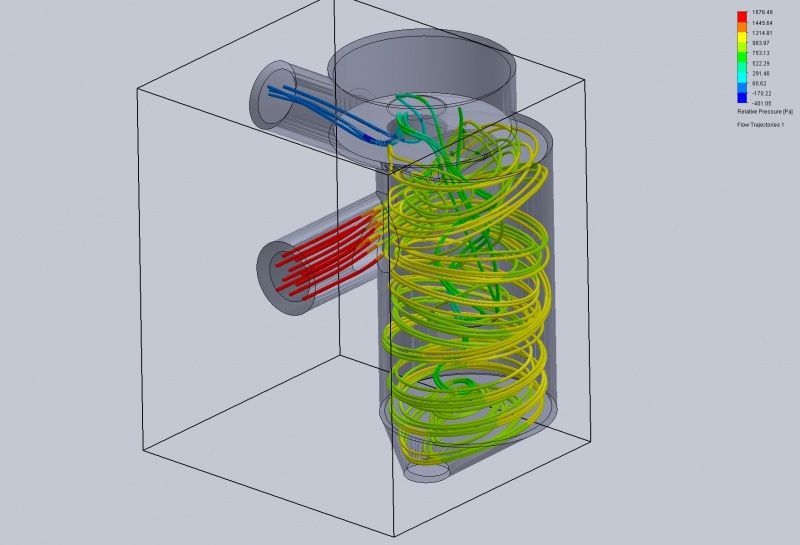

Ciclone original
Anexo 567155
No caso dessa modelagem do ciclone original, deixei ele sem a membrana, que foi o que eu havia feito na minha experiência anterior.

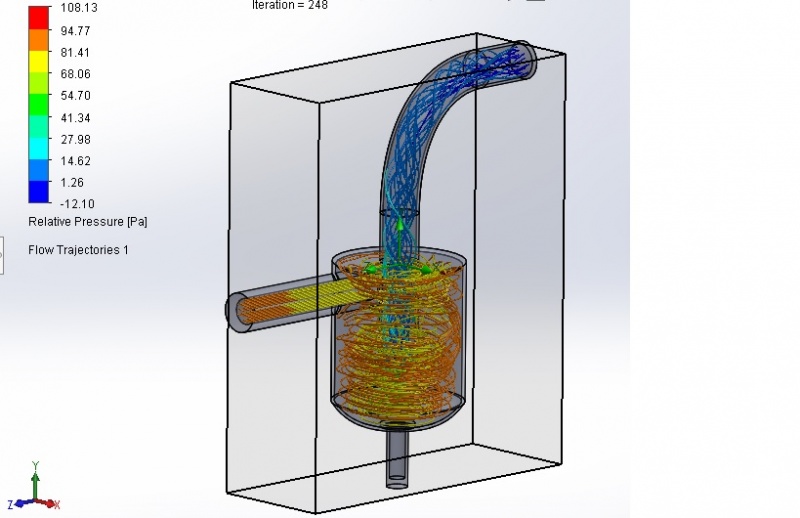

Ciclone adaptado
Anexo 567156
Corpo do ciclone com 3" de diâmetro.

Sds.

Citação:

---

Postado originalmente por RicardoFLN

Eschmit,

Me parece que o teu catch-can está segurando o óleo que a membrana não está evitando que passe para a admissão, quando o vácuo é grande, o que ao menos nos ciclones das 2.5/2.8 faz com que puxe óleo do cárter pelo dreno do ciclone. No caso dessa "doideira"de multiciclone aí das 2.8, puxa o óleo daquele reservatório na tampa de válvulas. :pensativo: (pelo menos é isso que eu vislumbro que aconteça....rsrs)

Eu por aqui acabo de modelar o ciclone original, e o que eu projetei. A simulação de fluxo que fiz, ficou alinhada com o que eu já sabia. O ciclone original tem uma baita perda de carga. O que projetei tem uma perda de carga 10x menor. Teoricamente ele deixaria a pressão do meu cárter em níveis aceitáveis. Preciso agora ver até que tamanho de gotículas de óleo ele vai conseguir segurar, porque senão não adianta de nada!

Ciclone original
Anexo 567155
No caso dessa modelagem do ciclone original, deixei ele sem a membrana, que foi o que eu havia feito na minha experiência anterior.

Ciclone adaptado
Anexo 567156
Corpo do ciclone com 3" de diâmetro.

Sds.

---

Legal a simulação, que software usou?

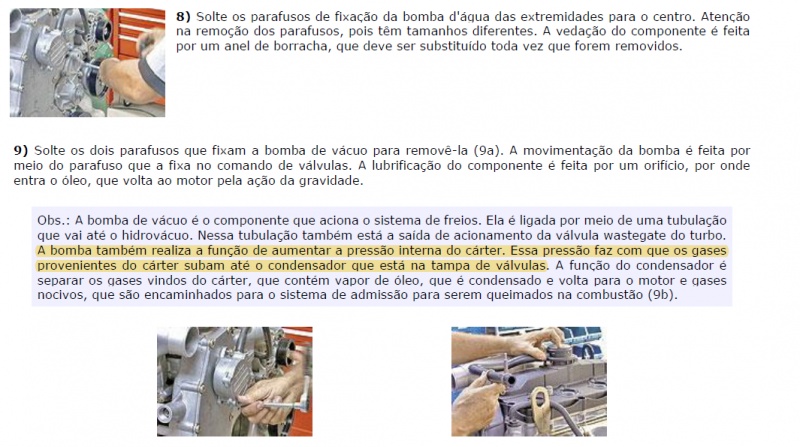

Eu encontrei uma informação num material sobre o motor NGD da qual eu não fazia ideia, não sei se no teu motor funciona de forma semelhante. Mas segue em anexo para a sua apreciação. E com base nisso, podemos imaginar o que um problema de uma pressão elevada por parte dessa bomba.
Anexo 567170

Citação:

---

Postado originalmente por ESCHMIT

Legal a simulação, que software usou?

Eu encontrei uma informação num material sobre o motor NGD da qual eu não fazia ideia, não sei se no teu motor funciona de forma semelhante. Mas segue em anexo para a sua apreciação. E com base nisso, podemos imaginar o que um problema de uma pressão elevada por parte dessa bomba.
Anexo 567170

---

Eschmit,

Não sei, pra mim tem coisa estranha nisso aí. Não faz muito sentido colocar pressão dentro do cárter além da que já existe naturalmente em qualquer motor, inclusive nos zero km (claro, que em menor magnitude, mas está sempre lá!).
Segundo, chamar o separador de condensador me soa estranho, mesmo que isso possivelmente aconteça em parte do fluxo.
Mas é aquilo, desses NGD eu não sei nada, pois jamais coloquei as mãos, sequer os olhos. Só sei o que o manual de manutenção mostra, de curioso mesmo....rsrs
As simulações fiz no SW. Inclusive já corri ela por algumas variações e me decidi pelas dimensões do meu sistema.
Agora é colocar a mão na massa pra trazer o modelo pro mundo real!

Sds.

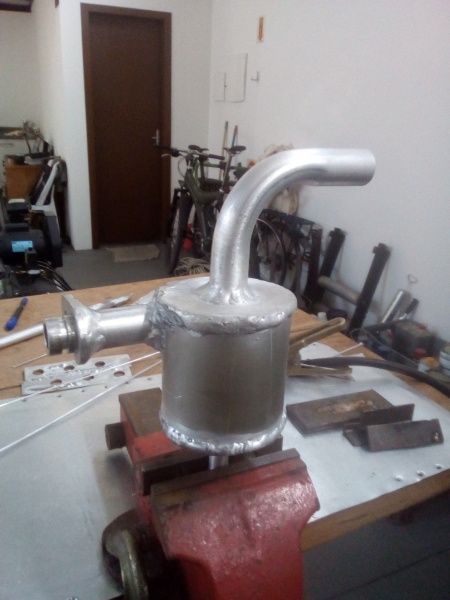

Feito!!
Ponderando que eu não sou lá um grande soldador, até que ficou bonzinho! Ao menos as soldas estão estanques, apesar de feias pra carlinhos!
Optei por uma boa relação entre a facilidade construtiva, a retenção de partículas, e a perda de carga do sistema. Ah sim, e de um jeito que coubesse naquele ninho de rato apertado dos infernos!:chorandoderir:
Agora é instalar e ver o que acontece.
Aguardem próximos capítulos!

Anexo 567463
Anexo 567464
Anexo 567465

Sds.

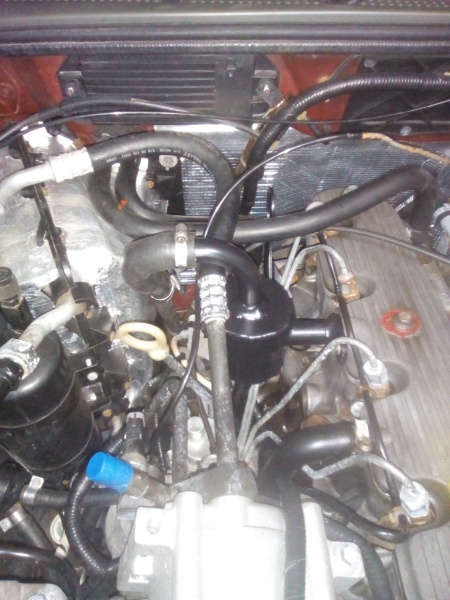

Foi pro lugar. Se der tudo certo, próximo passo é lavar o intercooler e finalmente ter um treco que realmente funcione pra trocar calor.
Anexo 567479

Sds.

Efetuei a medição da pressão no cárter com o novo ciclone. Deu bem baixa, 1 mm Hg (0,04" Hg), ou 100 vezes o que eu tinha com a válvula anti-chama original (em perfeito funcionamento).
Na saída do ciclone coloquei uma curva de borracha e um tubo de alumínio lá pra baixo. Gotículas de óleo ficam todas retidas no ciclone. Na saída só a fumacinha normal de um velho combatente....rsrs
Anexo 567555

Espero que agora o motor pare de babar óleo por tudo quanto é canto!
Lavei os mangotes do intercooler e o próprio intercooler. Bastante óleo eliminado. Vamos ver o que isso influi no desempenho/consumo do carroção!
Aquela história de que um pouco de óleo no intercooler é "normal" ficou pra trás! De curioso, fui atrás da condutibilidade térmica do alumínio e do óleo, pra ter ideia dos valores, segue:
Alumínio 155 W/m.K
Óleo 0,11 W/m.K
Realmente é um treco que não ajuda em nada, pelo contrário.

Sds.

Citação:

---

Postado originalmente por RicardoFLN

Efetuei a medição da pressão no cárter com o novo ciclone. Deu bem baixa, 1 mm Hg (0,04" Hg), ou 100 vezes o que eu tinha com a válvula anti-chama original (em perfeito funcionamento).
Na saída do ciclone coloquei uma curva de borracha e um tubo de alumínio lá pra baixo. Gotículas de óleo ficam todas retidas no ciclone. Na saída só a fumacinha normal de um velho combatente....rsrs
Anexo 567555

Espero que agora o motor pare de babar óleo por tudo quanto é canto!
Lavei os mangotes do intercooler e o próprio intercooler. Bastante óleo eliminado. Vamos ver o que isso influi no desempenho/consumo do carroção!
Aquela história de que um pouco de óleo no intercooler é "normal" ficou pra trás! De curioso, fui atrás da condutibilidade térmica do alumínio e do óleo, pra ter ideia dos valores, segue:
Alumínio 155 W/m.K
Óleo 0,11 W/m.K
Realmente é um treco que não ajuda em nada, pelo contrário.

Sds.

---

Parabéns, belo trabalho, vou acompanhar os resultados... Eu também não vejo sentido quem diz ser normal o óleo no intercooler. Uma pena que no NGD esse ciclone fica na parte de cima do motor e acho que não caberia uma outra solução, a não ser que seja do mesmo tamanho claro, mas levando em conta que vai encaixada na tampa de válvulas com anel de vedação e tal.. ficaria complicado.

E aí Ricardo, tudo certo? percebeu alguma diferença com a limpeza do intercooler?

Esses dias visitei um mecanico e ele ja queria trocar os pistões, anéis e bronzinas do meu motor haha até eu não eliminar todas as possibilidades pro alto consumo de óleo eu não farei um investimento desses.

Sobre aquela questão da bomba de vácuo que eu comentei algumas mensagens atrás, encontrei isso aqui no fórum mesmo "Antes de desmontar tudo, verifica se o sistema de vácuo está ok, pois ocorreu aqui no fórum um caso que o motor soprava e cuspia óleo pela vareta e a causa era o atuador servo do freio furado. Como um colega comentou sobre gerar pressão com a bomba de vácuo me lembrei desse fato. A Válvula PCV entupida força a saíde de óleo pelos retentores também e o que sei com pressão é empurrado pela tubulação. Essa mangueira solta faz pingar óleo direto no chão em vez de ficar no sistema de admissão como deveria ocorrer."

https://www.4x4brasil.com.br/forum/f...stroker-3.html #31

Vou visitar outro mecanico e ver o que ele me diz a respeito.

Buenas! Olha, notar diferença quanto a desempenho eu até poderia te dizer que senti, mas tu sabes como é....tu muda uma coisa que teoricamente melhora o desempenho e automaticamente acaba "sentindo" a melhora....rsrs. Afirmar com certeza, só medindo.
As minhas certezas são a de que o intercooler continua limpo e que eu ando "esfumaceando" por aí pelo respiro!:D
Para ver se eu conseguia segurar um pouco mais dos gases/vapores do respiro, após o meu novo ciclone, eu fiz um novo catch pot com palha de aço inox dentro só pra ver se por acaso aconteceria alguma condensação e eu conseguiria segurar um pouco mais das porcarias antes de mandar pra atmosfera. O resultado é que até segura mais alguma coisa, pois no fundo desse catch pot acaba acumulando um pouco de "sopa", mas bem pouco. Visualmente, não mudou muita coisa, as fumarolas seguem saindo lá por baixo da viatura. Uma opção é conectar a saída do respiro, após esse catch pot lá no meu escapamento, mas pra fazer isso acho que eu teria de fazer ou um venturi, ou uma conexão em ângulo com o escape pra acabar não pressurizando em sentido contrário a linha do respiro.
Uma coisa é certa, o respiro não volta pra admissão.
Sobre teu problema aí e a bomba de vácuo, bom, sem dúvida que estar com o sistema de vácuo todo em dia é bem importante. Se ficar sem vácuo, ou um vácuo menor do que o normal, tu quase que literalmente perde o freio. Faz uma força desgraçada no pedal e não freia nada!
Depois de tudo revisado, se o consumo continuar alto, tu não pensas em usar lubrificante 20w50? É uma opção pra levar um pouco além.

Citação:

---

Postado originalmente por RicardoFLN

Buenas! Olha, notar diferença quanto a desempenho eu até poderia te dizer que senti, mas tu sabes como é....tu muda uma coisa que teoricamente melhora o desempenho e automaticamente acaba "sentindo" a melhora....rsrs. Afirmar com certeza, só medindo.
As minhas certezas são a de que o intercooler continua limpo e que eu ando "esfumaceando" por aí pelo respiro!:D
Para ver se eu conseguia segurar um pouco mais dos gases/vapores do respiro, após o meu novo ciclone, eu fiz um novo catch pot com palha de aço inox dentro só pra ver se por acaso aconteceria alguma condensação e eu conseguiria segurar um pouco mais das porcarias antes de mandar pra atmosfera. O resultado é que até segura mais alguma coisa, pois no fundo desse catch pot acaba acumulando um pouco de "sopa", mas bem pouco. Visualmente, não mudou muita coisa, as fumarolas seguem saindo lá por baixo da viatura. Uma opção é conectar a saída do respiro, após esse catch pot lá no meu escapamento, mas pra fazer isso acho que eu teria de fazer ou um venturi, ou uma conexão em ângulo com o escape pra acabar não pressurizando em sentido contrário a linha do respiro.
Uma coisa é certa, o respiro não volta pra admissão.
Sobre teu problema aí e a bomba de vácuo, bom, sem dúvida que estar com o sistema de vácuo todo em dia é bem importante. Se ficar sem vácuo, ou um vácuo menor do que o normal, tu quase que literalmente perde o freio. Faz uma força desgraçada no pedal e não freia nada!
Depois de tudo revisado, se o consumo continuar alto, tu não pensas em usar lubrificante 20w50? É uma opção pra levar um pouco além.

---

Sei como é, a gente muda alguma coisa e fica buscando resultados kkkk e quando falamos em 1 ou 3% de ganho é bem imperceptivel na pratica...

Inclusive estou fazendo a troca de oleo e filtros e vou arriscar uns 2 frascos de militec pra ver se melhora alguma coisa.

Na minha ultima troca de oleo, depois de rodar uns 1000km eu acabei colocando um frasco de prolonga ou dois, nem lembro, e o consumo continuou o mesmo, fui repondo com o 25w60 da lubrax e continuou na mesma, aí preferi voltar pro 15w40 que força menos o sistema em geral, principalmente nos dias frios que pesa a partida.
Mas o fato é que fumaça sai muito pouco, as vezes quase nada, e ela não marca território com vazamentos, então é bem estranho... Vou torcer pelo milagre do militec, se não der paciencia, vou rodar mais um bom tempo até pensar em abrir.

Boa noite,como ficou o desfecho do auto consumo de óleo? Comprei uma 3.0 e está consumindo horrores pelo respiro.
[]S
Magrão
