Boas pessoal....

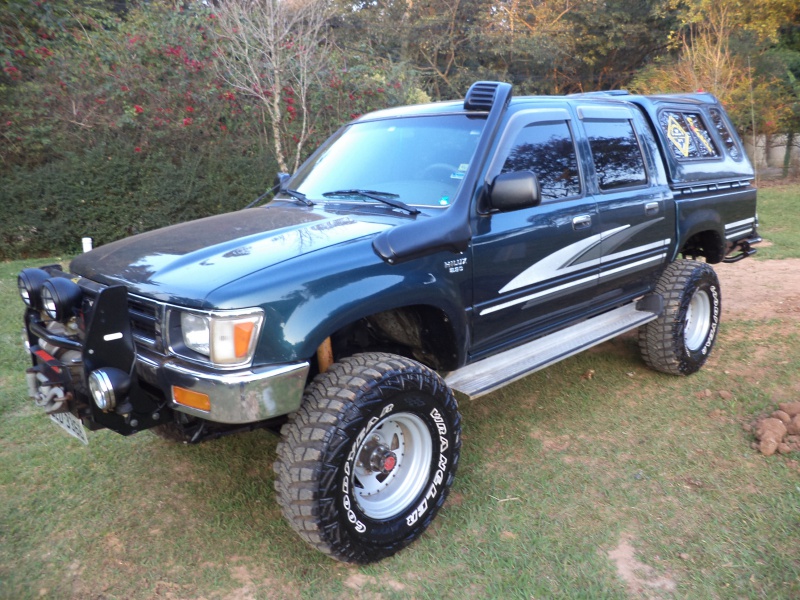

Abaixo algumas fotos da minha hilux....coloquei um calço na dianteira...ja que a minha é feixes de molas e amortecedores da gran cherokee....na traseira jumelos maiores e arqueamento dos feixes...ja que na traseira eles não sofrem tanto com peso....com amortecedores do troller.
Estamos ai pessoal...
Abs
Anexo 442274
Hilux SR5: Calço, Arqueamento ou Jumelos maiores?
Versão Imprimível
-
06/12/2013, 22:41voleiam
-
07/12/2013, 09:10Elias_qf
cara parabens muito bonita sua vtr, deve passar facil nos obstaculos na trilha ne
-
07/12/2013, 15:54FreitagElias me tira somente mai uma dúvida. São um total de 14 calços sendo:Citação:
Postado originalmente por Elias_qf
6 na caçamba;
6 na cabine;
2 na frente.
Os parafusos da caçamba possuem apenas uma porca por baixo, após retirá-las é só bater eles para cima que soltam? Parece que o parafuso é fixo nela. Faltou fazer os furos nos calços, hoje cortei e aplainei todos eles, correndo atrás de uma furadeira de bancada. Forte abraço. -
08/12/2013, 00:27Elias_qf
boa noite isso mesmo são 14 calço os dois da frente tem que chanfrar pois ele tem tipo uma panela
olha ja faz muito tempo que eu fiz eu lembro que tive que cortar um ponto de solda mas se não me engano era a porca que era soldada, nao tenho certeza
como o bl da minha ficou grande eu fui obrigado a inverter o parafuso da caçamba pois ele nao entrava pelo vão, meu parafuso acho que ele tem 13cm de comprimento -
08/12/2013, 00:28Elias_qf
meus parafusos mantive iguais os originais com 10mm de diametro comprei bicromatizado para nao enferujar com porcas auto travantes e arruelas gigantes...
-
08/12/2013, 12:21FreitagBlz, então os meus vão ficar gigantes rsrsrs são 150mm ... Um amigo levou o dele original e tinha 90mm somei + 50mm do meu BL e daria 140mm, como não tinha comprei 150mm, mas vou continuar utilizando as borrachas originais também. Observei depois na caçamba que são bem menores que 90mm, mas de toda sorte corto o excesso.Citação:
Postado originalmente por Elias_qf
-
08/12/2013, 13:24Elias_qf
mas depois posta as fotos de antes e depois fica muito legal rssrs
-
10/12/2013, 12:12Freitag
Elias, não consegui as fotos mas já fiz o BL. A única coisa que vou melhorar depois é a barra de direção, visto que ela tem um bom curso e deu tudo certo, só que quero fazer um tail shaft ou um calço na caixa de direção para que o parafuso fique no alojamento correto e não nas estrias. Quanto ao BL, não precisou fazer nada drástico na VTR, apenas retirei a parte de baixo da coifa do radiador, ajustei o braço da caixa de direção e a chapa da coifa das alavancas cortei a divisória das alavancas. Tudo funcionando perfeitamente. Até final de semana monto os pneus nas rodas e coloco no carro para saber como vai se comportar. Após partir para os jumelos. Coloquei os amortecedores de S-10, cofap turbogás GL12461. Retirei as buchas originais do mesmo, com o pino de fixação e coloquei na parte inferior as buchas que vem originais no nosso carro e a superior como o olhal tem um diâmetro menor fiz uma adaptação com outras buchas. Tudo no lugar e 100%. Agora só falta testar em terrenos mais acidentados para tirar as conclusões. Quero ver se arrumo um amortecedor desse velho, pois vou mandar fazer as buchas em PU com as medidas certas e o furo do pino também, pois aí na próxima compra fica mais fácil a adaptação. Falta agora escolher qual vou colocar na dianteira visto que ainda são os originais como eram os traseiros...
-
10/12/2013, 23:16EduQxQ
E aí Freitag!
Parabéns pela empreitada! Fizeste em casa?
Envie as fotos para a turma.
Um abraço,
Edu -
11/12/2013, 10:05Elias_qf
bom dia freitag
passei la na loja que vende os jumelos tem de varios preços os jumelos vai de 15 a 20 reais cada chapa vai depender do tamanho e do caminhão, no total são 8 peças, me passa uma lista de td q vai precisar dai ja vejo para vc se quiser ja compro e te envio...
porem eles são todos retos o unico que tem la que faz curva é o original da hilux... -
11/12/2013, 16:15Galego006
Galera, instalei hj os jumelos articulados na minha japa, queria saber se alguém aqui tá usando, coloquei os da F75, só troquei as buchas de tecnil por outras do tamanho certo da Japa
agora o que tá limitando o jogo do eixo são os amortecedores, alguém sabe se tem algum maior, de outra carro que eu possa adaptar ou só mandando fazer sob medida?
grande abraço -
11/12/2013, 22:00FreitagAmigo, vou providenciar e coloco aqui. Assim que colocar os 33" posto as fotos. Realizei o serviço no espaço da oficina de um amigo, sem muitas complicações, apenas falta alinhar os para-choques. Vou fazer os suportes e colocar na nova altura. Serviço fácil e rápido de fazer, fiz sozinho, se tiver um ajudante faz em 5h no máximo. Forte abraço.Citação:
Postado originalmente por EduQxQ
