Ligação do TACOMETRO...

[onduty]

Tweet

Eai toyoteiros

DEpois da ajuda de vcs consegui fazer essa "professia" .

Instalei o tacometro na minha band naqueles alternadores q o regulador de tensão é fora.

Ai vai o procedimento:

Primeiro tirei o alternador é claro, depois abri aquele fundo onde fica a placa de diodos






FEito isso procurei o fio do enrolamento de campo.

Daí vcs estarão perguntando:

"como sei qual é o fio certo ?" resposta : procure o fio de cobre soldado

E eu coloquei o ferro de solda no fogo pra esquentar , pois o fio pra ligar na tomada quebrou.



E soldei o fio pra ligar no W do alternador no enrolamento de campo.



PEna q o tacometro q testei estava ruim, mas arrumei um de F1000 e funcionou.

Quando eu comprar um tacometro postarei o resultado.

Espero q ajude alguem.

[Guiga Tostes]

Boa Onduty!

Eh sempre bom aprender e conhecer para praticarmos o "faça vc mesmo".

Qdo tiver os resultados finais, poste para vermos como ficou...inclusive a instalação no painel.

Abr

[onduty]

Só pra deixar vcs na curiosidade :

Eu tenho um plano em mente.




Valeu.

[Pissarra]

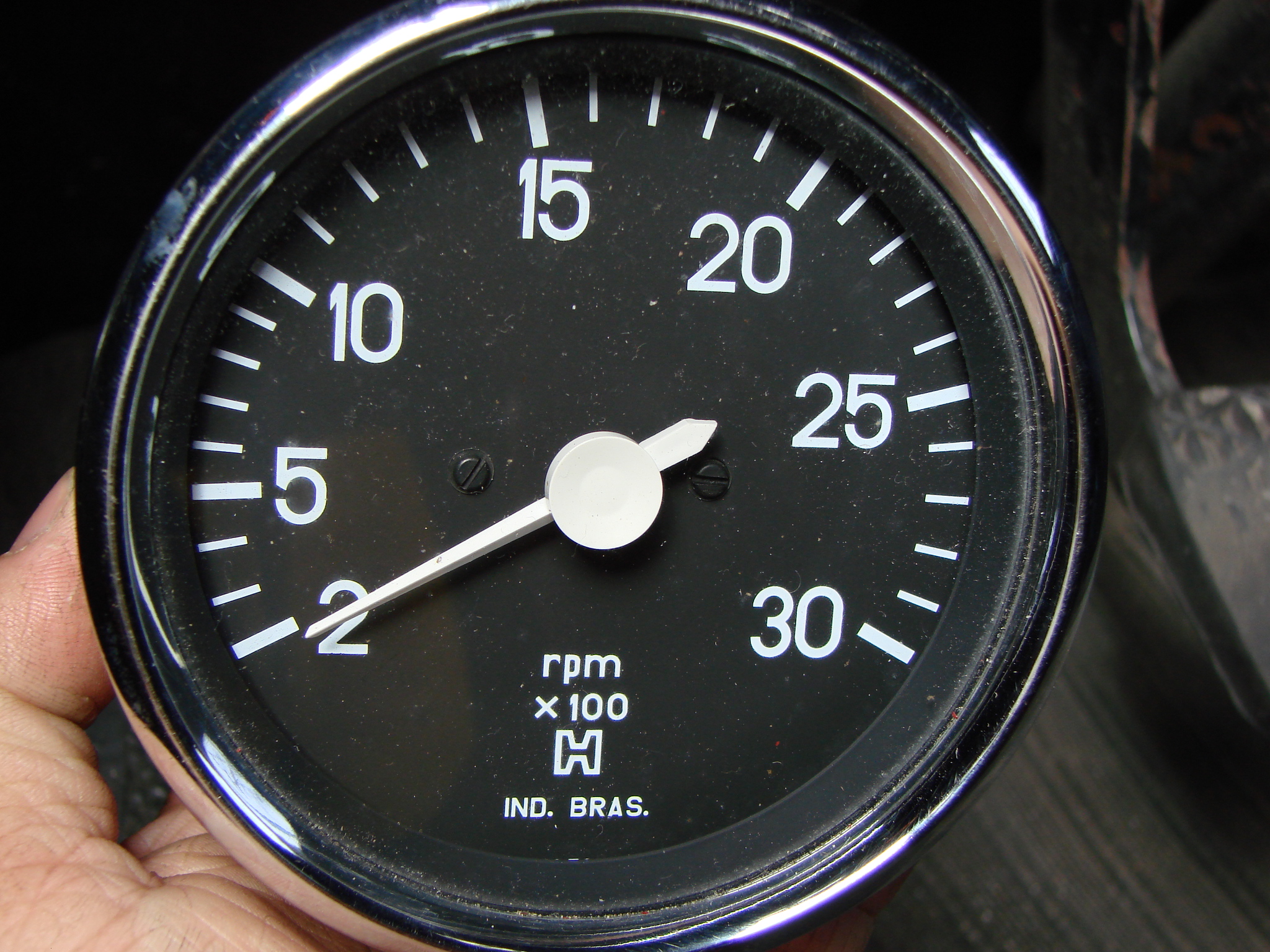

Instalei o contagiros no alternador. Igual ao que o companheiro ONDUTY fez. Com uma diferença:
Liguei no fio soldado do outro lado deste que foi soldado no alternador do ONDUTY .... e não funcionou.
Acredito que é só abrir e soldar do lado oposto e estará resolvido.

O outro fio peguei do D- do alternador.

Se alguém tiver algum comentario, por favor aguardo algum comentário e até mais pessoal...............

[onduty]

Não entendi o pq do fio D-.



POderia explicar melhor o seu caso , por favor .


VAleu

[Pissarra]

Então meu caro....O contagiros que estou instalando tem dois terminas, um ligo no que soldei e o outro liguei no D- que tem no chicote que vai para o regulador, está errado???? Se estiver me diga estou no aguardo e Muito Obrigado.....................

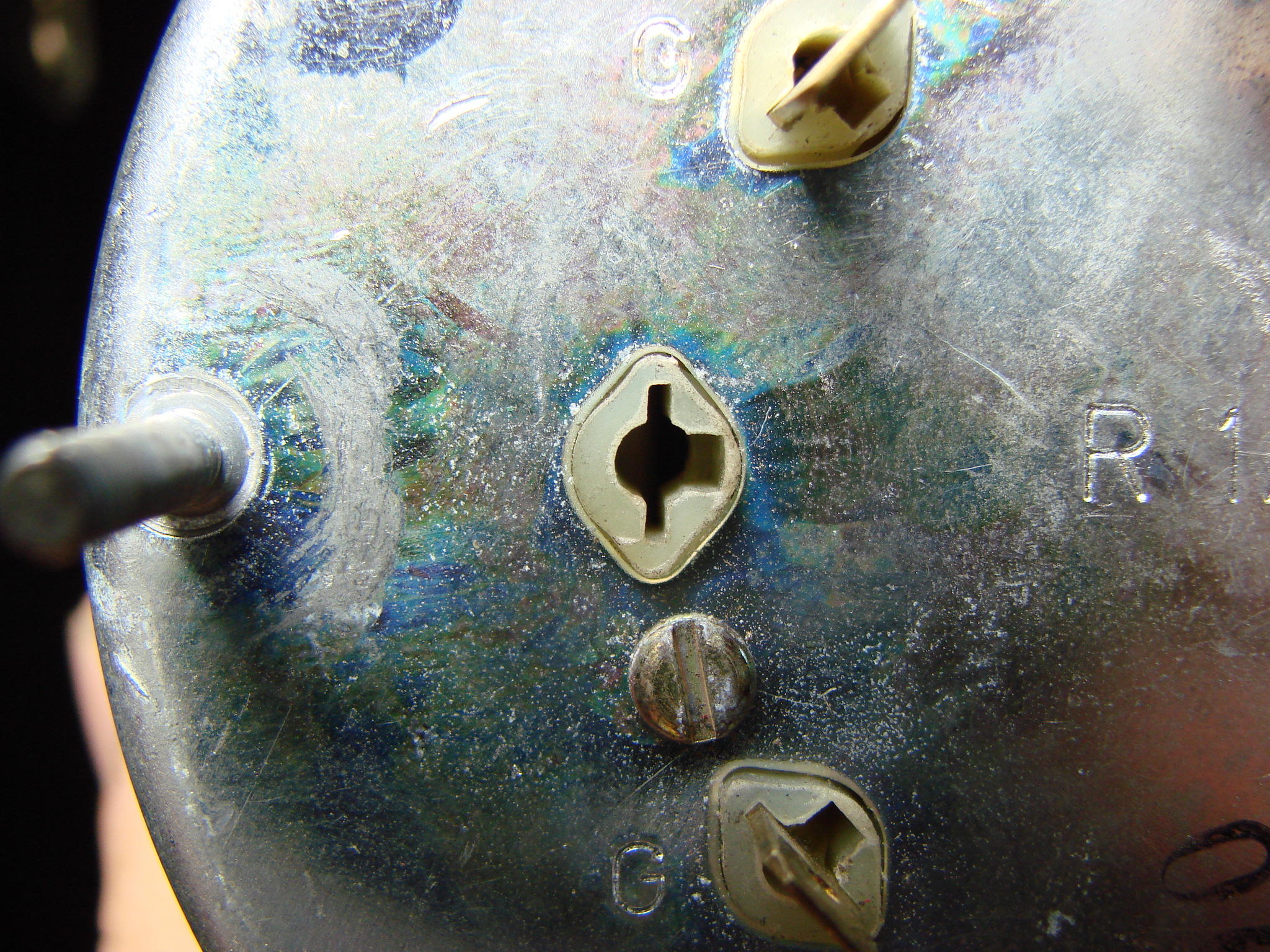

Detalhe: na traseira do contagiros nos terminais está marcado G e no outro terminal também G, (acredito ser G de Gerador, ok). Se não, porfavor preciso de uma luz....
