Esquema Elétrico da Rural

[Cícero Franco]

Tweet

Aí pessoal, tou colocando no ar o esquema elétrico da Rural.

[]s

[dickvigarista]

Valeu ter disponibilizado o esq. elétrico, mas tu sabes dizer se é o mesmo da f-75 1962

[Cícero Franco]

Creio ser o mesmo da F75 e da Rural. Só não sei se o 62 é o mesmo, pq a instrumentação de painel é diferente. A princípio acho que, fora isto, o resto é igual.

[]s

[dickvigarista]

Valeu tchê Cícero . E prá aproveitar dá um abraço nesse Marzão aí de Floripa, pois prá quem não conhece está perdendo um dos litorais mais bonitos deste Brasilzão .

[STOK]

tem bastante coisa interessante em downloads/uploads de arquivo, mas como sou novo, nòa consigo achar, ver ou procurar onde esta os arquivos, se alguem puder me ajudar..........
OBRIGADO

[Krisiun]

O anexo está aparecendo novamente.

Abraços.

[bernardão_57]

Alguém tem um esquema de instalação do estabilizador de tensão 5v para o velocímetro e para o marcador de combustível. Troquei recentemente o dínamo por um alternador, e dispensei o regulador de tensão que acompanhava o dínamo na instalação antiga, pois além deste estar queimado, acredito que com o alternador este também faz a função do regulador de tensão não havendo necessidade para o implemento do regulador, com isso como não havia nenhum estabilizador no painel de instrumentos da minha viatura, e por este também não se encontrar funcionando quando o adquiri, passei a refazer toda a fiação do meu amigão e atualmente me deparei com a dúvida da instalação desta pecinha isto é o tal estabilizador de tensão de 5v. Alguém poderia me ajudar??? Fazer um esquema. Desde já agradeço.

[pedro y]

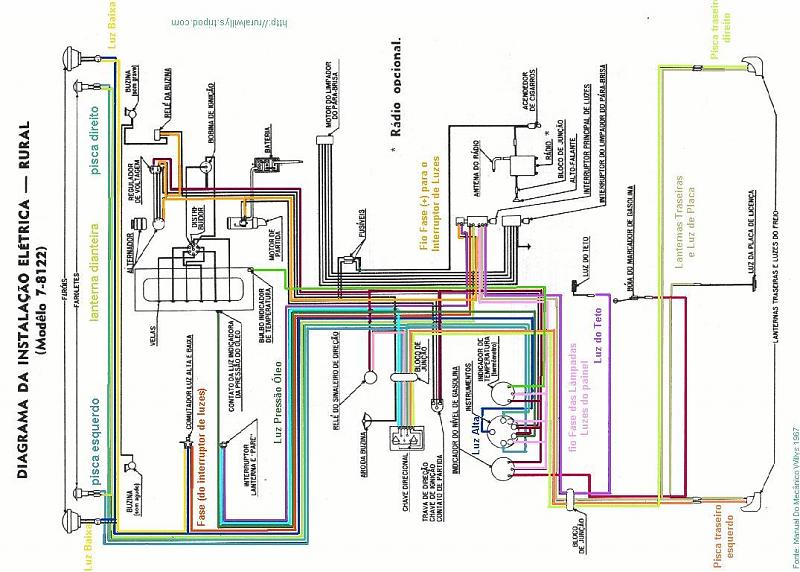

Aí pessoal, tou colocando no ar o esquema elétrico da Rural.

[]s

Este esquema é o mesmo. Apenas, "colorizei" (ou seria, "colori")?...
