Suspensão caída para direita 1cm

[alfonse leite]

Tweet

Só curiosidade:
mediu a traseira tb? q ano da viatura?

Caro Fernando,

Medi a altura da "coluna D". Do teto (acima da porta traseira, o porta-malas) até o chão: 2,06m numa viatura ano 2000, modelo CSW.

Tive a impressão que, com a troca dos amortecedores originais pelos Off Limits, a altura traseira aumentou alguns centímetros, mas repito: é minha impressão, pois não havia medido antes da troca.

Ontem, observando a viatura do Helder (Mirmidão, aqui no Fórum), uma 90tinha vermelha calçada com os 265x75 R16, notei que a frente dela é pelo menos 5 cm mais baixa que a minha. Não sei como estão as molas dele...
______________
Alfonse, de Goyaz
Defender 110 CSW - Prozac

[Fernando Massad]

Inclusive já ouvi dizer que aqueles modelos de CJ que tem o estepe preso do lado direito do carro é para balancear com o peso do motorista, mas isso eu não sei dizer se é verdade ou não.

[]´s
Alex

Alfonse,
Insisto que não faz sentido. Se fose pra balancear com o peso, seria o do tanque de gasolina, e não com o motorista. Já viu quanto pesa um estepe de pneu original, modelo militar? Quase nada. Muito menos que um motorista, qualquer que seja o peso deste.

[Marco Aurélio R Guimarães]

Só tenho conhecimento desta diferença no 90. 110 e 130, não são assim. Troquei as molas do meu 110 e elas são todas iguais e a fabricação é inglesa. No 90 que está agora com o Henrique, as molas originais e as de substituição da Ironman, são diferentes. Inclusive com marcações pintadas nas molas com diferenciação para o lado esquerdo e direito. Na caixa das molas novas tem um grande alerta para se ter atenção na substituição. Lá esles fazem a diferenciação por D/S (Driver Side) e N/S (Near Side) As D/S são maiores que as N/S.
Abraço!

[alexx.files]

Só tenho conhecimento desta diferença no 90. 110 e 130, não são assim. Troquei as molas do meu 110 e elas são todas iguais e a fabricação é inglesa. No 90 que está agora com o Henrique, as molas originais e as de substituição da Ironman, são diferentes. Inclusive com marcações pintadas nas molas com diferenciação para o lado esquerdo e direito. Na caixa das molas novas tem um grande alerta para se ter atenção na substituição. Lá esles fazem a diferenciação por D/S (Driver Side) e N/S (Near Side) As D/S são maiores que as N/S.
Abraço!

Em Ibitipoca o Geraldo me disse que teve esta surpresa com a Discovery também. As molas do lado direito são menores que do lado esquerdo.

[]´s
Alex

[Hugo4x4]

Só tenho conhecimento desta diferença no 90. 110 e 130, não são assim. Troquei as molas do meu 110 e elas são todas iguais e a fabricação é inglesa. No 90 que está agora com o Henrique, as molas originais e as de substituição da Ironman, são diferentes. Inclusive com marcações pintadas nas molas com diferenciação para o lado esquerdo e direito. Na caixa das molas novas tem um grande alerta para se ter atenção na substituição. Lá esles fazem a diferenciação por D/S (Driver Side) e N/S (Near Side) As D/S são maiores que as N/S.
Abraço!

Marco

Nas 110 e 130 também são diferentes.

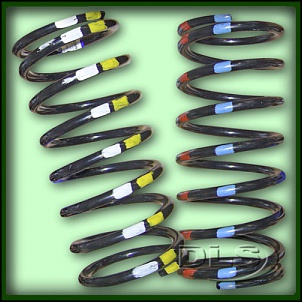

Molas Land Rover dianteiras da 110


Molas Land Rover dianteiras da 130


Hugo4x4
Defender 110 04
Jeep CJ5 73

[alexx.files]

Alfonse,
Insisto que não faz sentido. Se fose pra balancear com o peso, seria o do tanque de gasolina, e não com o motorista. Já viu quanto pesa um estepe de pneu original, modelo militar? Quase nada. Muito menos que um motorista, qualquer que seja o peso deste.

Fernando, pode não ser verdade mas faz sentido sim. Veja, a conta vc tem que fazer levando em consideração a teoria de torque porque o peso do motorista e do estepe faz o carro girar em torno do sei eixo longitudinal então quando mais distante do eixo maior o torque.

Assim um motorista de 80Kg com o umbigo a 40 cm do eixo longitudinal faz um torque de 32 Kgfm e um estepe de 35Kg a 90cm do mesmo eixo faz um torque de 31,5 Kgfm de torque, ou seja os torques são bem parecidos.

Não sei quanto pesa um estepe de CJ original nem um de Defender, coloquei esse peso porque os torques ficariam próximos no final da conta e mesmo porque o peso do motorista pode variar bastante.

[]´s
Alex

[Fernando Massad]

Fernando, pode não ser verdade mas faz sentido sim. Veja, a conta vc tem que fazer levando em consideração a teoria de torque porque o peso do motorista e do estepe faz o carro girar em torno do sei eixo longitudinal então quando mais distante do eixo maior o torque.

Assim um motorista de 80Kg com o umbigo a 40 cm do eixo longitudinal faz um torque de 32 Kgfm e um estepe de 35Kg a 90cm do mesmo eixo faz um torque de 31,5 Kgfm de torque, ou seja os torques são bem parecidos.

Não sei quanto pesa um estepe de CJ original nem um de Defender, coloquei esse peso porque os torques ficariam próximos no final da conta e mesmo porque o peso do motorista pode variar bastante.

[]´s
Alex

Alex,
entendo perfeitamente o que quis dizer, porém, caso haja diferença, esta deve ser em relação ao torque suportado pela mola, jamais em relação à altura. É inadimissível um veículo novo sair de fábrica "torto", "pendendo pra um lado".
Se existe realmente compensação, e se existe diferença entre molas, essa diferença é no torque suportado, jamais na altura, até porque não é a altura da mola que define sua capacidade de carga.
O tópico foi aberto questionando altura do veículo,diferença do lado direito em relação ao esquerdo ....

Posso estar errado, mas esse é meu entendimento, até porque desconheço em manual de qq veículoinformação de que um lado é mais alto que outro....

Mas, enfim toda discussão é sadia, e a gente acaba sempre aprendendo, além de exercitar o raciocínio...

abçs a todos

[alfonse leite]

Alfonse,
Insisto que não faz sentido. Se fose pra balancear com o peso, seria o do tanque de gasolina, e não com o motorista. Já viu quanto pesa um estepe de pneu original, modelo militar? Quase nada. Muito menos que um motorista, qualquer que seja o peso deste.

Bem... um estepe simplesmente, pode até não pesar muito. Mas seu peso e a posição onde ele está instalado, definem seu vetor força, que atua no conjunto, como escreveu o Alex...

A Land Rover, nos manuais do Defender considera que para efeitos de cálculo, o motorista pesa 75 kg. Se o fabricante considera os 75 kg da peça que vai entre o banco e o volante, faz todo sentido que considere as outras. Acho que todos nós já passamos deste peso, ou não?!

E destina, para local do tanque de combustível extra, o lado direito, abaixo do banco do passageiro!

Não faço deste 1 cm de diferença um motivo de discussão acerca de um assunto sobre o qual tudo o que posso fazer de melhor é especular, afinal, um mineiro só arrisca quando tem certeza, uai!

Apenas acredito que faz sentido uma diferença mínima na calibragem, no tamanho ou no curso das molas. Lembremo-nos que também que em nossas viaturas, o conjunto câmbio/caixa de transferência está mais para o lado esquerdo. É pouca coisa, mas há, ali, concentração de peso.

Imagino (mais especulação!) que o objetivo do fabricante é obter o equilíbrio do conjunto em condições ideais, condições estas nas quais devemos sempre tentar dirigir nossas viaturas, mas às quais dificilmente chegaremos, afinal, não conduzimos dentro de um laboratório ou pista de testes e sim nas ruas e estradas. Ou, melhor ainda, onde estas quase não existem!

Vamos tentar descobrir como a Land Rover, através de seu pós-venda, trata do assunto?!? Será que há uma resposta una e corporativa ou cada concessionária tem a sua explicação???
______________
Alfonse, de Goyaz
Defender 110 CSW - Prozac

[Carlão Rover]

Bom, uma leve consulta ao manual da Defender na seção "Suspensão", não deixaria dúvidas a ninguém.

Por favor não comparem a Land Rover com a Ford só porque ficou pouquíssimo tempo dona da "Marca", e não do desenvolvimento do produto desde o seu início.

Vou colar aqui parte do workshop para quem desconhece do assunto entender. Só lembrando que a pedido do proprietário que compra zero(nós sempre compramos uma usada) a Defender vem com características para o seu uso, incluindo as medidas e torque das molas. Eu tomo um cuidado imenso quando coloco informações aqui, principalmente para ajudar alguém em algo tão importante como a suspensão do veículo.

ROAD SPRING DATA
90 (2400 Kg) Part No. Colour Code
Front - Driver’s side NRC 9446 Blue/green
Front - Passenger side NRC 9447 Blue/yellow
Rear - Driver’s side NRC 9448 Blue/red
Rear - Passenger side NRC 9449 Yellow/white
90 (2550 Kg)
Front - Driver’s side NRC 9446 Blue/green
Front - passenger side NRC 9447 Blue/yellow
Rear - Driver’s side NRC 9462 Green/yellow/red
Rear - Passenger side NRC 9463 Green/yellow/white
110 (3050 Kg)
Front - both sides NRC 8045 Yellow/yellow
Rear - both sides NRC 6904 Red/green
110 Levelled (2950 Kg)
Front - both sides NRC 8045 Yellow/yellow
Rear - both sides NRC 7000 Green/white
110 (3400 Kg)
Front - both sides NRC 8045 Yellow/yellow
Rear - both sides NRC 6904 Red/green

Rear helper springs - both sides RRC 3266 No colour code

Como podem ver o código é diferente para cada lado ou não, dependendo de como o comprador prefira, de acordo com o uso. Não dá para ter uma mola com maior torque que a do outro lado no mesmo eixo...Altura dá.Questão de física e engenharia.

Aqui vai uma foto em anexo para entenderem o que são as cores...E podem ver a cor da mola da sua viatura(se for original) que saberá a característica dela.

[alexx.files]

Bem... um estepe simplesmente, pode até não pesar muito. Mas seu peso e a posição onde ele está instalado, definem seu vetor força, que atua no conjunto, como escreveu o Alex...

A Land Rover, nos manuais do Defender considera que para efeitos de cálculo, o motorista pesa 75 kg. Se o fabricante considera os 75 kg da peça que vai entre o banco e o volante, faz todo sentido que considere as outras. Acho que todos nós já passamos deste peso, ou não?!

E destina, para local do tanque de combustível extra, o lado direito, abaixo do banco do passageiro!

Não faço deste 1 cm de diferença um motivo de discussão acerca de um assunto sobre o qual tudo o que posso fazer de melhor é especular, afinal, um mineiro só arrisca quando tem certeza, uai!

Apenas acredito que faz sentido uma diferença mínima na calibragem, no tamanho ou no curso das molas. Lembremo-nos que também que em nossas viaturas, o conjunto câmbio/caixa de transferência está mais para o lado esquerdo. É pouca coisa, mas há, ali, concentração de peso.

Imagino (mais especulação!) que o objetivo do fabricante é obter o equilíbrio do conjunto em condições ideais, condições estas nas quais devemos sempre tentar dirigir nossas viaturas, mas às quais dificilmente chegaremos, afinal, não conduzimos dentro de um laboratório ou pista de testes e sim nas ruas e estradas. Ou, melhor ainda, onde estas quase não existem!

Vamos tentar descobrir como a Land Rover, através de seu pós-venda, trata do assunto?!? Será que há uma resposta una e corporativa ou cada concessionária tem a sua explicação???
______________
Alfonse, de Goyaz
Defender 110 CSW - Prozac

Vou completar o Alfonse, se ele me permite, dizendo que o Defender não está em produção desde 1948 por ser igual aos outros veículos.

[]´s
Alex

[Carlão Rover]

Alfonse,
Insisto que não faz sentido. Se fose pra balancear com o peso, seria o do tanque de gasolina, e não com o motorista. Já viu quanto pesa um estepe de pneu original, modelo militar? Quase nada. Muito menos que um motorista, qualquer que seja o peso deste.

Conforme vai acabando o combustível o carro vai ficando torto???

[alexx.files]

Conforme vai acabando o combustível o carro vai ficando torto???

Se for aquele óleo de fritura que discutimos recentemente é pior ainda porque o combustível vai acabando e o motorista engordando...
