Tanque de combústível extra

[rafaelfernandez]

Tweet

Sendo grátis, muito bom. Pois outro dia liguei pra Antoalde e custa quase R$3.000,00....
Pensar que comprei um tanque novo de 70L pra minha C10 por r$250.00..rs

Foi exatamente a cotação da Antoalde que me deu animo para fazer um DIY assistido.

[]´s
Rafael

[rafaelfernandez]

Clemente,

A pesquisa não para!!!

Essa tubo em U invertido que falastes, funcionaria com o principio do sifão, correto?
Sendo assim, quando o ar entrar no sistema(tanque extra vazio), esse sifão não deixa de funcionar? Como o ar que entrou nele vai ser expulso para que volte a funcionar?

[]´s
Rafael

[CGAUER]

Sim,

o Antoalde e todos os gringos trabalham pela gravidade até o meio, depois é o sifão que faz o serviço.

Sim, sempre quando o tanque extra se esgota, entra ar no sifão, mas então ao reabastecer, a diferença de nível faz tudo voltar ao normal, haja visto que o principal também estará vazio.

O Antoalde é um cópia fiel dos modelos gringos.

Abraços

Clemente

Clemente,

A pesquisa não para!!!

Essa tubo em U invertido que falastes, funcionaria com o principio do sifão, correto?
Sendo assim, quando o ar entrar no sistema(tanque extra vazio), esse sifão não deixa de funcionar? Como o ar que entrou nele vai ser expulso para que volte a funcionar?

[]´s
Rafael

[luiz ccosta]

Pessoal segue link com varios projetos talvez ajude

Land Rover Defender 110 Fuel Tanks
abraços

luiz Claudio

[rafaelfernandez]

Amigos,

Se eu entendi corretamente a explicação do Clemente(já já ele confirma isso!!!), essa deve ser a configuração dos tanques. Pelo menos isso é o que pude deduzir das explicações + as fotos que tirei/postei.

Se estiver correto, gostaria de saber se a manqueira do sifão necessita ir até o fundo do tanque principal, ou se bastaria que ela terminasse num nivel mais baixo que o tanque auxiliar.

Qual o melhor material para se fazer esse sifão? Um tubo dobrado ou uma manqueira? Que tipo de tubo/mangueira!?


[]´s
Rafael

[CGAUER]

Certíssimo!!! Perfeito!

Bom, a mangueira de silicone avança 35cm para dentro do tanque original a partir de seu bocal junto ao chassi.

Entre os tanques está o chassi. Seu desenho está PERFEITO!



Abraços

Clemente

Amigos,

Se eu entendi corretamente a explicação do Clemente(já já ele confirma isso!!!), essa deve ser a configuração dos tanques. Pelo menos isso é o que pude deduzir das explicações + as fotos que tirei/postei.

Se estiver correto, gostaria de saber se a manqueira do sifão necessita ir até o fundo do tanque principal, ou se bastaria que ela terminasse num nivel mais baixo que o tanque auxiliar.

Qual o melhor material para se fazer esse sifão? Um tubo dobrado ou uma manqueira? Que tipo de tubo/mangueira!?


[]´s
Rafael

[rafaelfernandez]

Valeu Clemente!

Assim que der, vou conversar com meu amigo para revermos o projeto. Ele já iria fechar o tanque essa semana, mas com essas alterações teremos que rever.

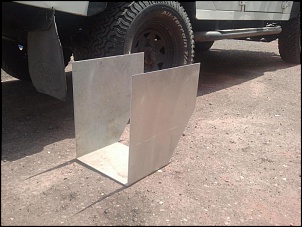

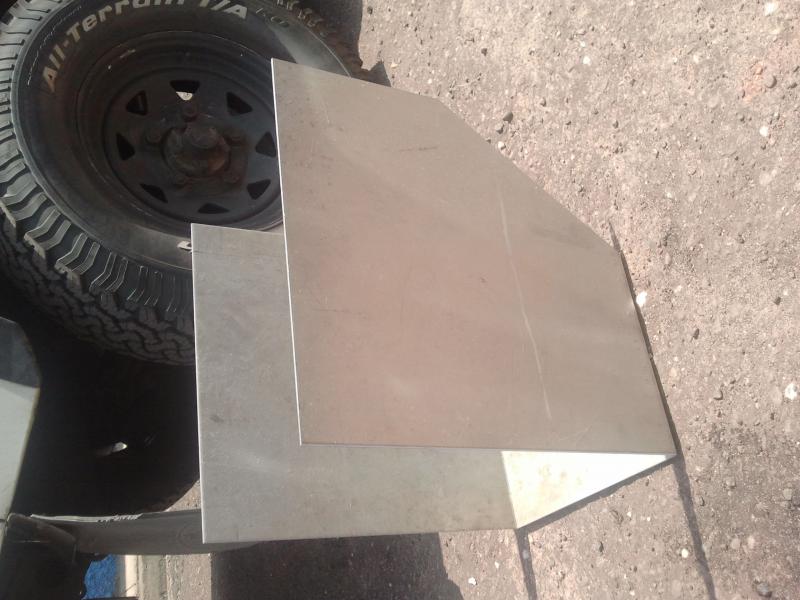

Por enquanto o que temos pronto é isso:



[]´s
Rafael

[CGAUER]

Rafael,

acho que não vai mudar muito não. A parte dentro do tanque extra é fixa em em metal, faça em alumínio de 1/2".

Abraços

Clemente

Valeu Clemente!

Assim que der, vou conversar com meu amigo para revermos o projeto. Ele já iria fechar o tanque essa semana, mas com essas alterações teremos que rever.

Por enquanto o que temos pronto é isso:



[]´s
Rafael

[vwinit]

E aí Rafael? Como ficou o brinquedo??

Tenho estudado este assunto e sempre penso em um tanque de D90 ou D110 (se couber) na traseira do 90tinha interligando os dois por gravidade... (tenho o tanque na lateral).

Como vou viajar no carro em janeiro, vou ter que agilizar isso ...

Vou pesquisar recipientes de outras viaturas e até cilindros, conforme comentado anteriormente neste mesmo tópico.

Caso alguém queira contribuir com mais dicas ou fotos, agradeço!

Assim que eu evoluir nisso, posto fotos aqui tbm.

Abraço,
Hailton.

[rafaelfernandez]

Clemente,

Mais uma vez obrigado! Vou tentar manter o tópico com a maior/melhor quantidade de informações possíveis para ajudar quem venha a seguir esse caminho.

Hailton,

Tudo bem!?

Depois que o Clemente esclareceu a questão do sifão, fui conversar com meu amigo a respeito. Depois disso não voltei a falar com ele, pois a época do Círio começou a se aproximar e os paraenses ficam em modo "suspenso" até o final dos festejos.

Enfim, não esqueci de atualizar vocês não, só não tive noticias... assim que tiver algum avanço no projeto eu posto aqui. Vou tentar tirar a maior quantidade de fotos que conseguir e vou tirar as medidas do tanque e mais alguma que alguem ache conveniente.

Acho que o custo final dessa brincadeira não vai ser nada exorbitante caso algum de vocês resolva fazer um DIY ou talvez mandar fazer.



[]´s
Rafael

[rafaelfernandez]

Amigos,


Demorou, mas tenho novidades....

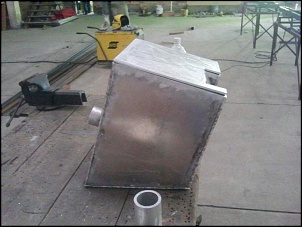

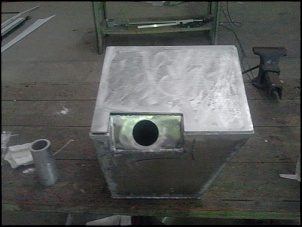

O tanque está quase pronto.

Já fizemos o teste de estanqueidade para verificar a qualidade da solda e nenhum vazamento foi detectado. Falta agora fechar a parte de cima do tanque e fixar a entrada do suspiro, mandar o bocal para ser torneado e assim poder usar a tampa original e mais alguns detalhes de fixação que faltam serem resolvidos, mas nada grave.

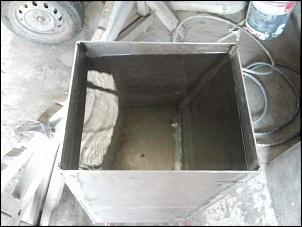

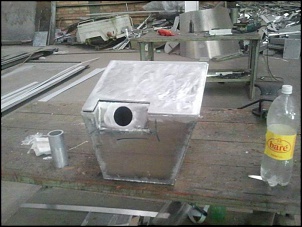

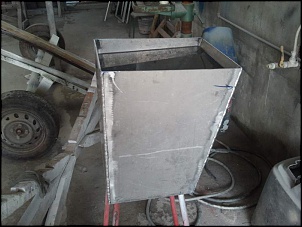

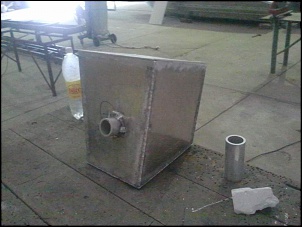

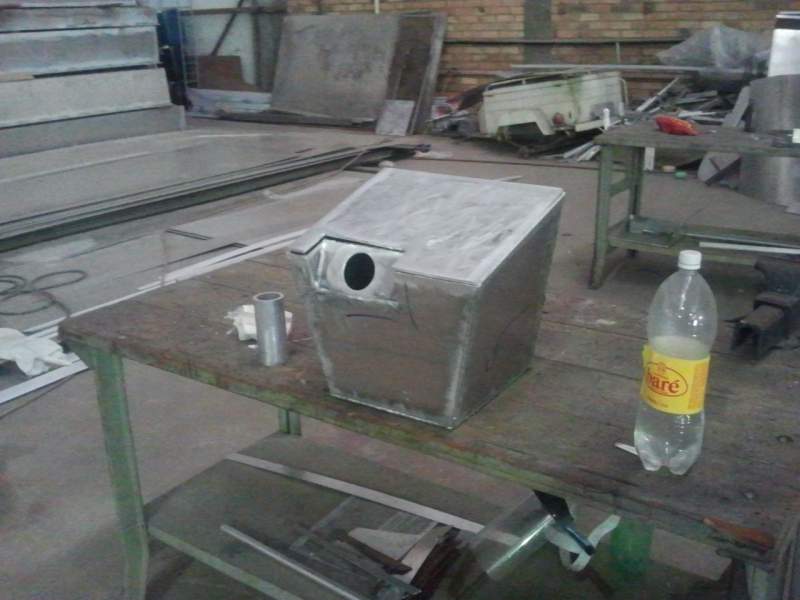

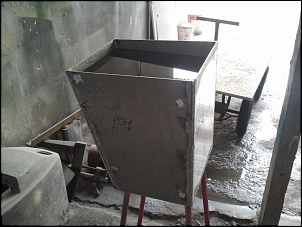

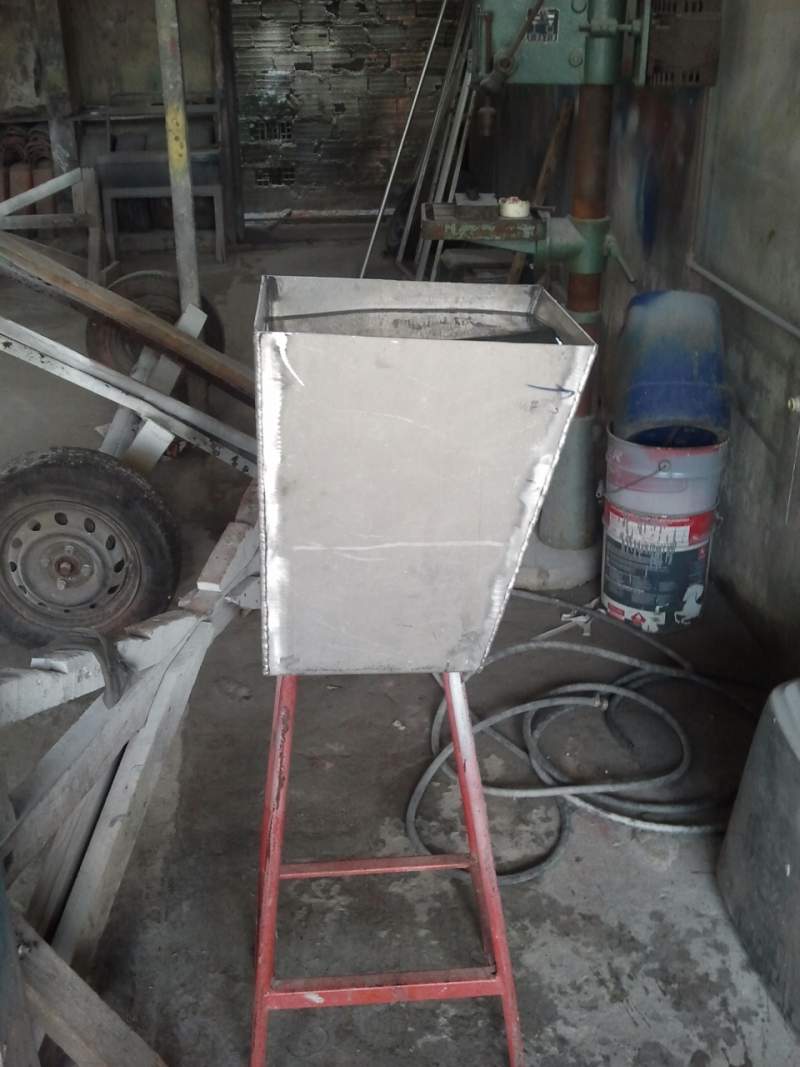

Segue as fotos e caso alguém queira alguma medida, agora é a hora!!!!




[]´s
Rafael

[Alexandre Tietsche]

Rafael, muito legal!
Coloca detalhes ai das medidas, de repente alguém pode desenhar em CAD. Eu não mexo em CAD mas meu sogro mexe e posso pedir pra ele fazer. Tem ideia de quanto se gasta em material e que tipo de solda está usando ?

Já pensou em falar com seu amigo em produzir pra revenda?

Abs,
Alexandre
