Tópico: Barraca de teto

Hybrid View

  • #1



    Wald, primeiro parabéns pela barraca.
    Segundo, li e reli o q vc escreveu e não entendi esse seu esquema de imitação de munk rsrsrsrs. faz um vídeo pra ver se tem como a gente palpitar. abraço.
    Land Rover Defender 110 - 2005 - 300Tdi

  • #2
    Usuário
    Entrada
    02/02/2013
    Local
    Montes Claros/MG
    Posts
    1,469
    Agradecimentos: 0
    Citação Postado originalmente por ocimarpelegrino Ver Post
    Wald, primeiro parabéns pela barraca.
    Segundo, li e reli o q vc escreveu e não entendi esse seu esquema de imitação de munk rsrsrsrs. faz um vídeo pra ver se tem como a gente palpitar. abraço.

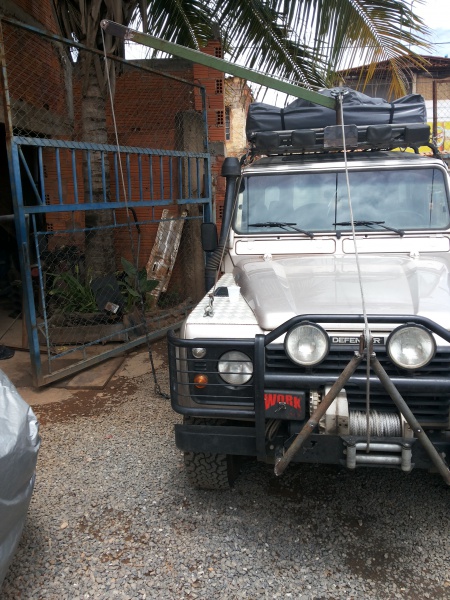

    Barraca de teto-2013-12-06-13.35.35.jpg

    essa foto descreve o funcionamento...mas vou tentar filmar e posto aqui...abs

    Wald
    DEFENDER 90 CSW/2001 "AMORZÃO"

  • #3
    Usuário
    Entrada
    23/02/2012
    Local
    sao paulo/SP
    Posts
    1,800
    Agradecimentos: 9




    ...Ou então um plano B!

    ...O tubo vermelho estaria solidamente fixado na coluna trazeira do jipe.

    Por dentro desse tubo subiria outro tubo laranja de menor diametro e travado no alto com um grampo e ai voce montaria a haste verde com uma roldana na ponta.

    Essa haste assim giraria pivotando nesse encaixe pra apanhar a barraca e voltaria pra cima da capota.

    Usando uma boa redução, esse peso seria puxado facilmente na mão da mesma forma que a haste verde giraria solta, tambem com a mão.


    Acho que da pra fazer tudo sozinho sim, afinal são só 50kgs! o detalhe que facilitaria isso é um stoper nautico parecido com uma bigorna
    [fixada na base do tubo vermelho...] onde vc enroscaria o cabo pra ficar com as mãos livres pra fazer girar oWmunk pra cima do jipe.


    Suerte na empreita! honestamente acho que funciona...

    * o ideal seria usar alumínio... mas da pra fazer usando perfil metalico comum numa boa!

    Abração
    4X4 Brasil

  • #4
    Usuário
    Entrada
    02/02/2013
    Local
    Montes Claros/MG
    Posts
    1,469
    Agradecimentos: 0
    Citação Postado originalmente por Meccano Ver Post




    ...Ou então um plano B!

    ...O tubo vermelho estaria solidamente fixado na coluna trazeira do jipe.

    Por dentro desse tubo subiria outro tubo laranja de menor diametro e travado no alto com um grampo e ai voce montaria a haste verde com uma roldana na ponta.

    Essa haste assim giraria pivotando nesse encaixe pra apanhar a barraca e voltaria pra cima da capota.

    Usando uma boa redução, esse peso seria puxado facilmente na mão da mesma forma que a haste verde giraria solta, tambem com a mão.


    Acho que da pra fazer tudo sozinho sim, afinal são só 50kgs! o detalhe que facilitaria isso é um stoper nautico parecido com uma bigorna
    [fixada na base do tubo vermelho...] onde vc enroscaria o cabo pra ficar com as mãos livres pra fazer girar oWmunk pra cima do jipe.


    Suerte na empreita! honestamente acho que funciona...

    * o ideal seria usar alumínio... mas da pra fazer usando perfil metalico comum numa boa!

    Abração
    Gostei do plano B mas tem um detalhe (que acho que foi o mesmo problema do meu). Essa haste verde aguenta o peso?

    Ou ela vai entortar ou vai ser a base (vermelha e laranja)... Talvez colocando uma mão francesa...mas mesmo assim...a altura que a haste tem que ir é muito grande...

    Abs

    Wald
    DEFENDER 90 CSW/2001 "AMORZÃO"

  • #5
    Usuário
    Entrada
    23/02/2012
    Local
    sao paulo/SP
    Posts
    1,800
    Agradecimentos: 9
    Wald, não tem catraca não!! com uma boa redução voce puxa tudo facilmente na mão e enrosca o cabo no cunho! uma redução de 50% te deixa com menos de 25kgs pra puxar, no camping dá até pra tercerizar pedindo pras crianças fazerem eheheh!

    Wald, metal é como madeira, tem ligas de diferentes resistencias, e se usar um perfil quadrado, fica mais forte ainda!
    4X4 Brasil

  • #6
    Usuário
    Entrada
    02/02/2013
    Local
    Montes Claros/MG
    Posts
    1,469
    Agradecimentos: 0
    Citação Postado originalmente por Meccano Ver Post
    Wald, não tem catraca não!! com uma boa redução voce puxa tudo facilmente na mão e enrosca o cabo no cunho! uma redução de 50% te deixa com menos de 25kgs pra puxar, no camping dá até pra tercerizar pedindo pras crianças fazerem eheheh!
    Fazendo a haste, eu consigo levantar esses 50kg fácil da barraca. Se ela fosse menor dava pra por sozinho no carro...o problema é o tamanho dela e não o peso.. Como disse, o risco do braço entortar que me preocupa na sua idéia. Talvez com tubos mais grossos...sei lá...mas o problema agora já começa a ser a grana porque ficar testando espessura de cano até achar o ideal gera um gasto...fora que não sou eu que estou soldando e construindo...e nem sei qto o cara vai me cobrar por todo esse trampo... :P
    DEFENDER 90 CSW/2001 "AMORZÃO"

  • #7
    Usuário Avatar de Djalma Inoue
    Entrada
    09/12/2010
    Local
    Maceió/AL
    Idade
    64
    Posts
    609
    Agradecimentos: 0
    Wald vc precisa saber o seguinte, guindaste e munk funciona da seguinte maneira se ele pega 3 toneladas isto quer dizer que é pé e ponta ou seja com a lança para cima. Qualquer angulo que a lança dá o valor da pega cai e muito ou seja pelo que vi vc colocou aquela haste na horizontal para vc ter força nesta haste nesta vai ter que fazer tipo um triangulo.

    Dá uma olhadinha no desenho esta uma porcaria kkkkk

    Turco.doc

    Citação Postado originalmente por Waldmartins Ver Post
    Fazendo a haste, eu consigo levantar esses 50kg fácil da barraca. Se ela fosse menor dava pra por sozinho no carro...o problema é o tamanho dela e não o peso.. Como disse, o risco do braço entortar que me preocupa na sua idéia. Talvez com tubos mais grossos...sei lá...mas o problema agora já começa a ser a grana porque ficar testando espessura de cano até achar o ideal gera um gasto...fora que não sou eu que estou soldando e construindo...e nem sei qto o cara vai me cobrar por todo esse trampo... :P
    Djalma Inoue
    Jesus te ama e eu também, pense nisso.
    Land Defender 110 - 2005

  • #8
    Usuário
    Entrada
    02/02/2013
    Local
    Montes Claros/MG
    Posts
    1,469
    Agradecimentos: 0
    Citação Postado originalmente por Djalma Inoue Ver Post
    Wald vc precisa saber o seguinte, guindaste e munk funciona da seguinte maneira se ele pega 3 toneladas isto quer dizer que é pé e ponta ou seja com a lança para cima. Qualquer angulo que a lança dá o valor da pega cai e muito ou seja pelo que vi vc colocou aquela haste na horizontal para vc ter força nesta haste nesta vai ter que fazer tipo um triangulo.

    Dá uma olhadinha no desenho esta uma porcaria kkkkk

    Turco.doc
    Djalma, não entendi nada...nem o que vc falou...nem o desenho...kkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkk kkkkkkkkkkk

    Vou ali comer um "trem" e na volta vou tentar desenhar o que eu queria fazer com mais detalhes...rsrs

    Abs

    Wald
    DEFENDER 90 CSW/2001 "AMORZÃO"

  • #9
    Usuário Avatar de Djalma Inoue
    Entrada
    09/12/2010
    Local
    Maceió/AL
    Idade
    64
    Posts
    609
    Agradecimentos: 0
    Só para ilustrar Defender faz de tudo rsrsrs

    Djalma Inoue
    Jesus te ama e eu também, pense nisso.
    Land Defender 110 - 2005

  • #10
    Usuário
    Entrada
    23/02/2012
    Local
    sao paulo/SP
    Posts
    1,800
    Agradecimentos: 9
    Deixa eu ver se um amigo especifica esse material pra gente ok?
    puxa o freio de mão e aguenta ai...

  • #11
    Usuário
    Entrada
    02/02/2013
    Local
    Montes Claros/MG
    Posts
    1,469
    Agradecimentos: 0
    Citação Postado originalmente por Meccano Ver Post
    Deixa eu ver se um amigo especifica esse material pra gente ok?
    puxa o freio de mão e aguenta ai...
    Blz...vou ficar aguardando mesmo pq o cara que tava fazendo ficou "triste" e disse que perdeu a semana e a gambiarra não funcionou...agora ele vai mexer nela só na outra segunda ...rsrs

    Abs

    Wald
    DEFENDER 90 CSW/2001 "AMORZÃO"

  • #12
    Usuário
    Entrada
    23/02/2012
    Local
    sao paulo/SP
    Posts
    1,800
    Agradecimentos: 9
    Citação Postado originalmente por Waldmartins Ver Post
    Blz...vou ficar aguardando mesmo pq o cara que tava fazendo ficou "triste" e disse que perdeu a semana e a gambiarra não funcionou...agora ele vai mexer nela só na outra segunda ...rsrs

    Abs

    Wald

    Fala Wald, esse meu amigo disse que se vc usar um tubo de 1 polegada e parede de 4 m/m , vc não terá problema em levantar 50 kg , mas tem que ser tubo de aço ok?

    ...se vc quiser posso ajudar com a redução usando roldanas nauticas que uso no veleiro, muito eficientes nesse caso.
    Abss
