Cherokee Sport: Adaptação da console de teto da zj na xj

[Edson_Jeep]

Tweet

Olá Pessoal,

Estou finalizando um velho projeto para restauração do meu Jeep Cherokee Sport 98 (xj).
Como ele não veio com a console de teto, resolvi colocar um. Tive dificuldades em encontrar um modelo do ano do jeep e em boas condições. Então, resolvi adaptar um modelo da Grand Cherokee 98 (zj) (fig. 1 e fig. 2).

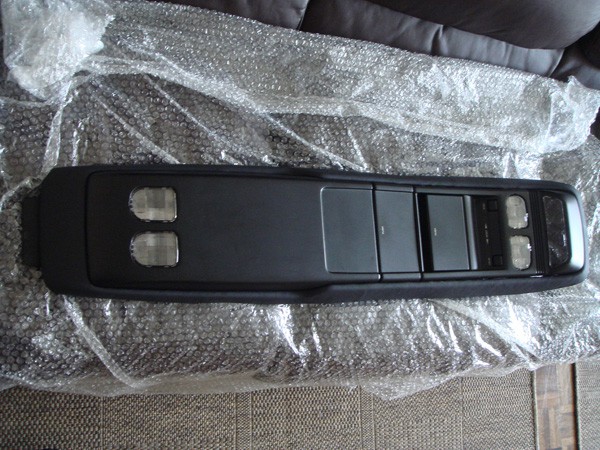

fig. 1: Console da zj

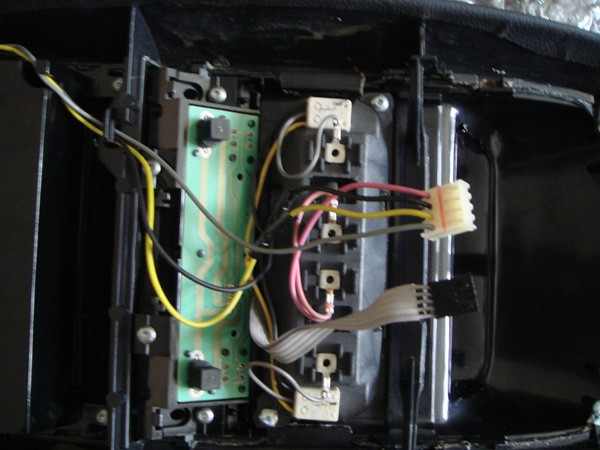

fig. 2: Vista da parte interna da console

Sabendo que os computadores de bordo (compass) da zj e xj não são compatíveis, apesar de serem QUASE idênticos, adquiri o módulo do computado (compass) para a minha xj (fig. 3 e fig. 4).

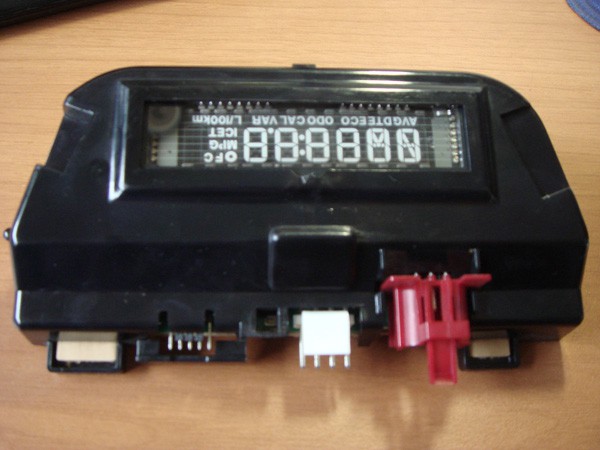

fig. 3: módulo compass zj

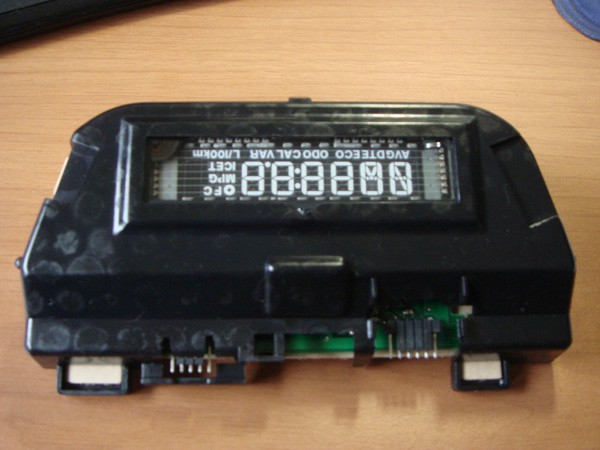

fig. 4: módulo compass xj

Não encontrei problemas em identificar os conectores da console (zj), a fim de adaptar nos conectores do jeep (xj). Além dos sites, existe vasta documentação na Internet sobre o assunto (fig. 5).




fig. 5: Conexões da console da zj.

Neste caso, o conector do jeep zj é ligado diretamente no módulo compass (conector vermelho, fig. 3), o conector banco da console (fig. 5) é ligados igualmente num conector de quatro vias do módulo compass (conector central fig. 3) e o conector preto da console (teclado), é ligado no conector preto do módulo compass da zj (fig. 3).

No caso da console da xj, a coisa é um pouco diferente. Existe um conector intermediário entre o módulo e o conector do jeep xj (conector preto fig. 6). Esse conector concentra tanto os pontos de iluminação, quanto as vias (num total de 6 vias, fig. 7) do módulo compass, que na zj são separados.




fig. 6: conector preto da console xj para o conector do jeep xj.

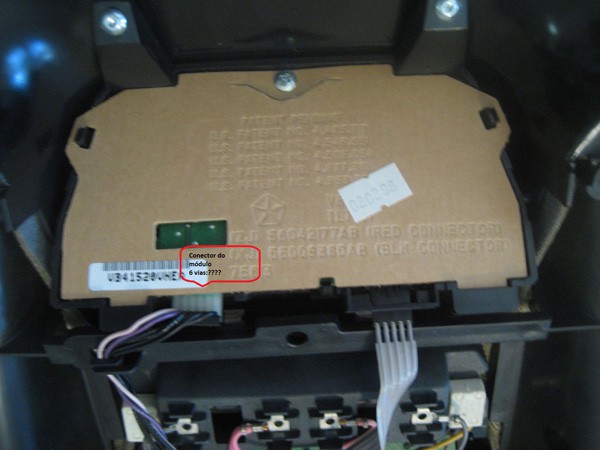

fig. 7: conector do módulo compass (6 vias) da xj, ligado ao conector preto da console.


Até aqui tudo bem...

O problema é que não consegui encontrar um esquema com a descrição das conexões do módulo compass da xj, com o conector da console (conector preto) e é aí que está o problema. O conector do módulo compass da xj possui 6 vias (fig. 4), 1 branco, 1 violeta e 4 pretos (fig. 7), pelo que pude observar em fotos. Como não encontrei documentação a respeito do que são essas vias, não consigo montar um cabo para fazer a adaptação para o conector da console, que irá se comunicar com o conector do jeep.

Se alguém tiver uma xj com console e puder me enviar o diagrama das conexões ou fotos ou tiver um diagrama elétrico do módulo compass da xj e puder me enviar, fico MUITO agradecido.

Abraço a todos.

[Cláudio Brasília]

Olá,
se puder, por favor, informe, pode ser em PVT; onde encontrou e quanto pagou nas peças necessárias, pois penso no futuro em adaptar um trem deste em uma ZJ-Laredo. Grato, um grande abraço e saudações.
PS: Veja o arquivo em anexo, talvez ajude em alguma coisa.

[Cláudio Brasília]

Localização, lay-out e pin-out...

[Edson_Jeep]

Olá Cláudio,

Encontrei a console no mercadolivre, custou R$350,00. Para a zj é bem fácil pois existem muitas ofertas por lá. A vantagem é que já vem com o módulo (completo) é só instalar a coisa. A conexão com o jeep é direto no conector vermelho fig. 3, a sua deve ter um desses no teto por de traz do foro. Outra coisa é o sensor de temperatura externa, que fica na parte frontal do jeep veja fig. 8. Se a sua zj não tiver um você deve adquirir.

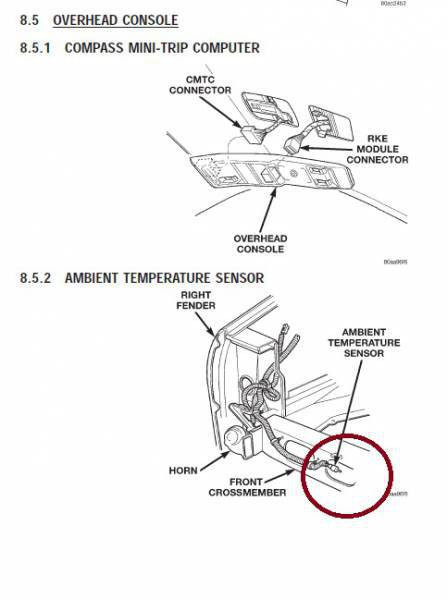

fig. 8: sensor de temperatura do jeep xj

Esse eu comprei numa loja no Colorado (http://www.rockauto.com/) é onde usualmente compro peça para meu jeep (Enviam via FEDEX. É um pouco mais caro do que pelos correios, mas é seguro e MUITO rápido). Quanto aos preços é um sonho para os brasileiros que gostam de JEEP. Se precisar de mais detalhes é só entrar em contato.
Mas vamos ao conector...
Os diagramas que você me enviou são os do jeep (veja fig. 9).

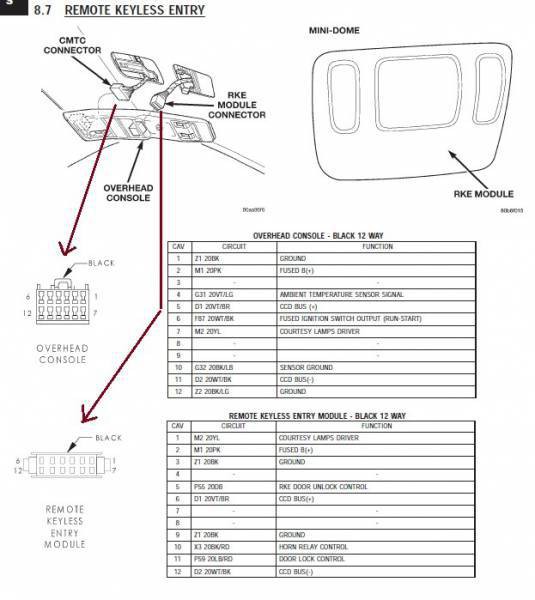

fig. 9: conectore e módulos da console da xj-zj

O que necessito é o diagrama do conector do compass, o da fig. 7 do lado esquerdo e que se conecta ao preto, fig. 6.
De qualquer forma valeu.
Um grande abraço!

[rogerio_zx]

sei que o tópico já tem tempo, mas gostaria de tirar uma dúvida: minha XJ não tem console no teto. Será que mesmo assim os fios/conectores estão lá?
