Rele temporizador me deixando louco...

[Beto-cj5 1975]

Tweet

Comprei uma coluna de direçao de gol bola com chave de seta com pisca alerta em cima...ate ai tudo bem, ja fiz tudo funcionar..agora o que me deixando louco é o rele temporizador do limpador...alguem tem o esquema da pinagem?? Eu so descobri que o 31 é terra e o 15 pos-chave..alguem sabe o que é o :
I = ?
T = ?
53s = ?
53m = ?

Estou fazendo todos os testes na bancada antes de colocar no jeep..
Abrçs

[Thiago Pereira]

Comprei uma coluna de direçao de gol bola com chave de seta com pisca alerta em cima...ate ai tudo bem, ja fiz tudo funcionar..agora o que me deixando louco é o rele temporizador do limpador...alguem tem o esquema da pinagem?? Eu so descobri que o 31 é terra e o 15 pos-chave..alguem sabe o que é o :
I = ?
T = ?
53s = ?
53m = ?

Estou fazendo todos os testes na bancada antes de colocar no jeep..
Abrçs

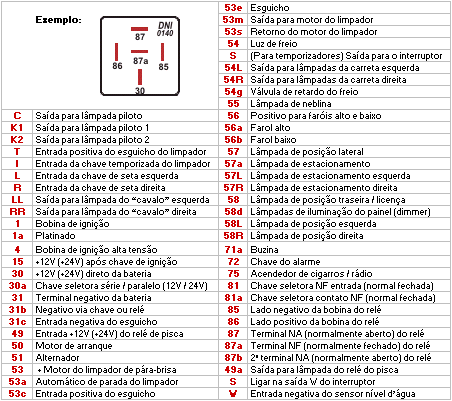

O anexo deve ter ajudar.

[Beto-cj5 1975]

Valeu...vou tentar amanha!! Pelo menos ja tenho parametros de entradas e saidas....abrçs!!
