motor de focus(Duratec 2.0) no jeep

**SAPO-BOMBA** · 05/01/2012 03:38

Alguém tem uma foto frontal desse motor? "Frontal" eu falo das polias, correias, etc...

Ou se tiver algum diagrama "explodido" do motor, melhor ainda.

Outra opção tb é fazer com que o tensor inferior "suba" e fique mais próximo da polia do virabrequim e da polia intermediária, mas aí exige um pouco de quebra-cabeça pra bolar uma base/suporte pro tensor chegar lá....

**SAPO-BOMBA** · 05/01/2012 03:42

Acompanhem este vídeo pra tentar decifrar um melhor jeito pra eliminar o compressor de AC da jogada:

**SAPO-BOMBA** · 05/01/2012 03:56

Olhei, olhei, olhei esse vídeo várias vezes e cheguei à conclusão que é mais fácil fazer um suporte em aço, e colocar uma polia fixa com rolamento parecida com a do compressor de AC.

Utiliza-se a própria furação original do bloco pra prender o suporte, basta tirar as medidas certinho, tendo de preferência a polia que vai ser usada em mãos.

O suporte é mamão com açúcar pra fazer, falta só tirar as medidas e achar uma polia equivalente e tá resolvida a pendenga!

**kge** · 03/02/2012 13:21

Amigos,
Poderiam me ajudar a identificar qual a finalidade dos pontos que marquei nas fotos?

Foto-1
Pontos:
A1: Entrada ou saída da água do radiador? Se for saída, volta para o radiador direto (parte superior)?
B1, C1 e D1 são detalhes da peça.
B1: É continuação de A1 (É como se fosse um "T"). Isso liga aonde?
C1: Entrada ou Saída de água? Qual a finalidade desse ponto?
D1: Esse é o sensor de temperatura? Pergunto pois existe um outro sensor na foto 3 que tá ligado ao bloco e fiquei na dúvida.

Foto-2
Pontos:
A2: Qual a finalidade dos 2 prisioneiros nessa frente? Existe alguma capa que protege as polias?

Foto-3
Pontos:
A3: Esse é o sensor que comentei anteriormente que me deixou dúvidas. Qual o nome/finalidade dele?
B3: Esse tubo é para entrada ou saída de água? Qual a finalidade dele?
C3: Esse tubo maior tem dentro dele tem a válvula termostática (eu to achando que é saída de água) e é logo na bomba. É isso mesmo? Saída de água?

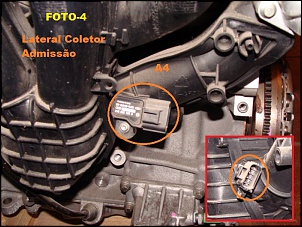

Foto-4
Pontos:
A4: Esse sensor tá localizado no coletor de admissão. Qual o nome/finalidade?

Se puderem me ajudar a traçar o caminho da água no sistema e quais pontos posso inutilizar (acredito que algum desses vá para o ar quente) ficarei grato.

SAPO-BOMBA: Tks pela ajuda anterior!

Já to providenciando a bomba hidráulica e compressor do ar condicionado.

Logo logo preciso de ajuda com o sistema de injeção eletrônica.

Tks!

Abrs.

KGe
