Ajuda com ignição

[m0r473n53]

Tweet

Acabei de Montar o AP 1.8 No jeep e não consegui ligar o módulo de ignição, o módulo é um bosch com 7 pinos e o Distribuidor só saem 2 fios, o chicote tem 5 fios no total, alguém sabe como ligar este módulo?

[Zé Renato]

Coloque na BUSCA da Web, Ignição Eletrônica,vc vai encotrar apostilas e tudo que precisar e mais algumas coisas!

[m0r473n53]

Coloque na BUSCA da Web, Ignição Eletrônica,vc vai encotrar apostilas e tudo que precisar e mais algumas coisas!

ja procurei, porem encontrei somente o esquema de ligacao do modulo de 6 pinos e o de 7 que eu achei apenas para distribuidor com 3 polos. , o unico que eu achei que era de 7 pinos e com distribuidor de 2 polos eu fiz a ligacao dos fios, porem nao funcionou.

[Kim]

Manda uma MP ao Lucas Nassif, ele é bom nisso! (já se ferrou bastante!!! rsrsrsrsrs)

[m0r473n53]

Encontrei o Esquema de Ligacao aqui no forum,

http://www.4x4brasil.com.br/forum/sh...1&postcount=70



estava ligado assim:

1 - Distribuidor
2 - Terra (Fio Preto)
3 - Distribuidor
4 - positivo da bobina e positivo da chave
5 - nao tem fio
6 - negativo da Bobina
7 - nao tem fio

e no Topico esta assim (no jeep esta assim agora)

1 - Distribuidor
2 - positivo da bobina e positivo da chave
3 - Distribuidor
4 - Terra
5 - nao tem fio
6 - negativo da bobina
7 - nao tem fio

porem nao funcionou, sera que queimei meu modulo?

[m0r473n53]

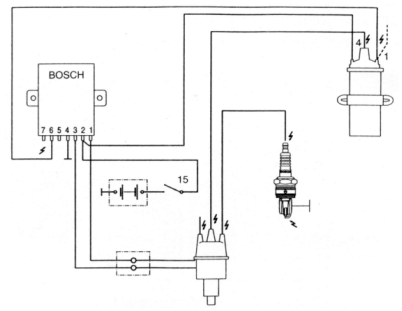

O Modulo havia queimado mesmo, desmontei ele, Refiz uma trilha e troquei o Transistor principal (coloquei um BU208A no Lugar), o modulo Esta funcionando agora, a posicao dos fios era da imagem abaixo.
