Dae Chorão e Vavarusso...
Quanto ao diagrama elétrico original do jeep, não vejo o porque de segui-lo, principalmente se você tem conhecimento em elétrica... pois a elétrica do jeep é basica e simples... digo isso no sentido de se não tiver o diagrama, é possível fazer, pois não ha segredos...
Sobre o chicote pronto, eu comprei para o meu jeep e só aproveitei meia duzia de fios e a caixa de fusível.... é melhor você fazer do zero, com os fios corretamente dimensionados, sem contar que jamais vai ser plug and play a não ser que seu jeep seja extamente original como saiu de fábrica... caso contrário terá de adaptar o chicote, emendar fios e etc... ficando assim uma gambi...
Chicote Elétrico Jeep Willys.
Versão Imprimível
-
30/10/2012, 08:46KitiU.
-
30/10/2012, 10:43chinelao4x4
eu optei por fazer indvidual, cada coisa em seu devido fusivel , foi simples, em um dia fiz toda a eletrica ,
quem tem uma base de vermelho positivo e preto negativo, mete as caras e faz vc mesmo....
o meu deu certo ! rsrsrs
abrçs -
31/10/2012, 15:43anselmorabelloBoa tarde a todosCitação:
Postado originalmente por chinelao4x4
Chinelão
Eu também, como foi eu que fiz a instalação elétrica do Bufallo decidi colocar um fazível de vidro para cada ligação e com isso evitar um possível incêndio. kkkkkkkk
E uns dias antes de começar a mexer com a capota e instalar o som com um subwoofer e amplificador troquei todos os fusíveis para o de lamina e deixar mais um pouco moderno.
Só não podem esquecer que é muito bom colocar um alternador e bateria de respeito para agüentar os faróis de milhas, som e outros acessórios.
Abraços
Olha só
Eu falando desse jeito perece que sou fera nesta aréa. kkkkkkkkkkkkkkkkkkkkkkkkk -
31/10/2012, 18:00vavarussoAnselmo tu és fera sim, basta ver o teu jeep no YT.Citação:
Postado originalmente por anselmorabello
Sim comprei o chicote pronto da paulista4x4, é tanto fio que nao sei se acertar colocar. Agora to achando que mais fácil fazer um do que instalar este aqui.
Valeu!!! -
31/10/2012, 19:09anselmorabelloVavarussoCitação:
Postado originalmente por vavarusso
Boa noite
Antes de criar coragem de mexer naquele monte de fio eu procurei varias alternativa e escolhi fazer o que estava no 1º esquema acima, esse chicote que vc comprou é muito complicado mais é bom, vale a pena vc bater cabeça e montar ele, seria otimo vc ter em mãos os três esquema para poder te orientar melhor.
Boa sorte e paciencia.
Abraços
Abraços -
31/10/2012, 19:36vavarussoValeu grande Anselmo. A minha grande dificuldade é com a coluna que é do opala. Mas, vou ter paciência como vc disse. Vamo que vâmo.Citação:
Postado originalmente por anselmorabello
-
31/10/2012, 20:18Pablo.pinto2007
Eu desejo boa sorte...
Você tem que verificar se esse chicote é adaptado pra chave de seta moderna ou original... pois bem veja, o grande problema ou complicador está aí... eu resolvi colocar a original, pois não quero perder a originalidade do meu jeep, pelo menos externamente, hehehehe...
Se tiver algum coisa que eu possa ajudar... a parte elétrica do meu jeep eu havia feito a dois anos, fabriquei eu mesmo uma caixa de fusíveis, que suportou com dificuldades e limitações devido o material inadequado (já comprei sabendo) e a inexperiência, é sempre assim da segunda vez que se faz se tira os defeitos da primeira... e é o que farei agora... refarei com muitas melhorias, pra durar mais uns dez anos (que exagero)!!!
Valeu!!!
PAblo -
31/10/2012, 21:41Sydney66Vava, pelo que vi da reforma do seu jeep você fez coisas muito piores e mais complicadas que essa. O circuito original do jeep é muito simples, por isso é bom fazer umas melhorias, se você reparar o circuito original só tem UM fusível geral, queimou parou tudo.Citação:
Postado originalmente por vavarusso
Nas suas fotos a gente repara que você tem uma oficina em casa, então deve conhecer um eletricista que lhe ajude, mas não é complicado, o mais difícil é a chave de seta por causa da ligação do rele, digo isso de experiencia própria, à 10 anos refiz a elétrica do meu jeep inteira, coloquei uma caixa de fusíveis, rele na ignição (aumenta a vida útil da chave porque a corrente do circuito não passa mais por ela) e até coloquei pisca alerta (luxo que o jeep não tem!!).
Mas isto são melhorias, para o principal senta ao lado do chicote, abre ele todo e vai identificando cada coisa, devegar se consegue.
AbsAnexo 378411Anexo 378412 -
31/10/2012, 22:39anselmorabelloBoa noiteCitação:
Postado originalmente por vavarusso
Vavarusso
Achei esse circuito do painel do opala aqui no 4x4 Brasil, postado neste endereço e também o da coluna de direção.
http://www.4x4brasil.com.br/forum/je...-do-opala.html -
31/10/2012, 23:10vavarusso
Pessoal obrigado pelas dicas.
Tenho sim um pequeno conhecimento em eletronica, e acho que conseguirei instalar a elétrica com ajuda apenas de vocês. Final de semana posto umas fotos.
Anselmo brigadão pelos arquivo -
31/10/2012, 23:15vavarusso

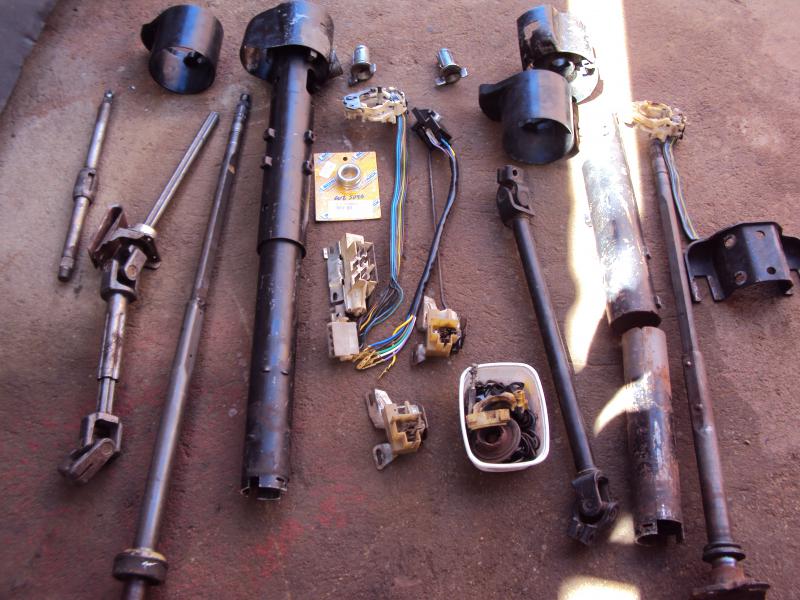

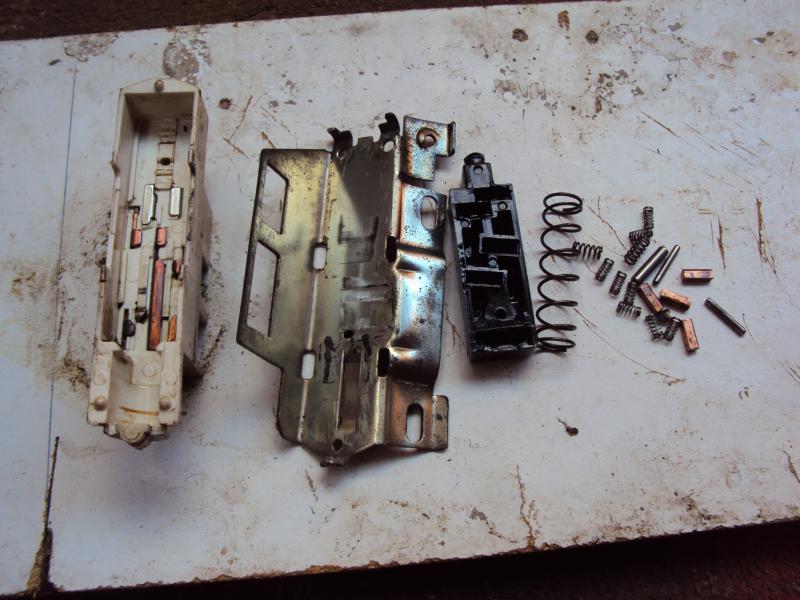

Anexo 378458Anexo 378459Pessoal a coluna é esta, vejam na primeira foto o chicote do comutador de ignição. Essa ligação é me preocupa um pouquinho
-
31/10/2012, 23:19vavarusso
Obrigado Pablo e Sidney.
