Instalação de radio em CJ 63

[elias flato]

Tweet

Obrigado pelas respostas, mas agora surgiu uma outra duvida: Se o cabo não deve ser adaptavel para o radio-antena (na medida certa para não sobrar nem faltar), um radio px cobra, por exemplo, tem o seu "exclusivo cabo" ou algo semelhante? Se estiver falando besteira, desculpe-me.

[]'s

[wilson ghetti]

Meu amigo Luis, conforme eu relatei acima, é mais fácil comprar uma antena nova(o cabo dessa antena ja vem na medida pra ela) entendeu????Toda as antenas(marca:aquarios ou outras...)JA VEM COM O CABO REGULADO PRA ELA e e´só conectar no radio e falar...falar....falar.....valeu.....tenha uma ótima noite.......abraços....

[Alcione]

Boa noite Elias;

Possuo um Super Star na minha viatura ! Esse negócio de cabo no tamanho exato é lenda !!!! Não interfere !!!! reinstalei o meu a 1 mês atráz e o local que fiz o serviço (especializada em Radios-comunicação aqui em Curitiba) me provou através de instrumentos que isto não interfere, refiz o meu no tamanho exato que necessitava e tá funcionando que é uma maravilha !

um radio px cobra, por exemplo, tem o seu "exclusivo cabo" ou algo semelhante?

Não, Salvo alguns rádios muuuuiiiito especiais, é tudo padrão !! Só tens que verificar o tipo do encaixe no seu rádio (que deve estar junto) . Na antena são dois pontos que vão parafusados, um no parafuso que fixa a antena da lataria (negativo) e outro na extremidade da base da antena (positivo)!

O meu está instalado com a fiação direta na bateria com um fusível simples. Este fio de força eu comprei pronto (vermelho-preto com fusível) em uma loja de acessórios para caminhão! Sem segredo ! Pode fazer em casa que é moleza ! Só levei em uma especializada pra medir a tal "estacionária" mas sem segredo nenhum !

Abraços,

[marcelino]

Pessoal

Somente para enriquecer mais o comprimento do cabo pode ser alterado, porém não recomendo já que tem uma medida padrão que deve ser obdecida e é muito complicado pois deve-se levar em consideração o conector, soldar o conector etc ....

O melhor é comprar um cabo pronto de medidas padrão com o conector já soldado e facilitar tudo.... vale a dica do pessoal, procure medir o percurso do rádio até a antena e comprar o cabo pronto o mais justo possível, se sobra não enrole, distribua pelo veículo para não interferir no rendimento...

A ROE DEVE SER MEDIDA AANTES DE TRANSMITIR COM O RÁDIO. Não deve faltar um amigo PX que possa ajudar....

Um abraço,

[Alcione]

O melhor é comprar um cabo pronto de medidas padrão com o conector já soldado e facilitar tudo....

Isto com certeza eliminará qualquer risco de "pequenos equívocos" já que na maioria das vezes as soldas dos conectores são feitas em casa ou por pessoal não muito especializado ! com certeza é muito melhor comprar o cabo pronto !

Abraços,

[elias flato]

Pessoal, amanha vou pegar o meu bob esponja (willys amarelo 63 ) e quarta vou comprar radinho que já está arrumado... quando eu for instalar eu irei postar para falar como ficou...

Uma coisa mais:

O meu está instalado com a fiação direta na bateria com um fusível simples. Este fio de força eu comprei pronto (vermelho-preto com fusível) em uma loja de acessórios para caminhão!
Abraços,

Posso colocar uma caixinha de fusiveis para futuras instalações (como luz interna)?
Uma bateria de 60A aquenta uma boa a corrente, né? É só não exagerar...

[]'s para todos

[Alcione]

Boa noite Elias;

A minha bateria fica no lado direito do jipe, e o rádio eu instalei dentro do porta luvas,ou seja a poucos centímetros da bateria por isso optei em colocar este cabinho direto da bateria e não da minha caixa de fusíveis que fica do lado esquerdo.

Pelo jeito você ainda não tem caixa de fusíveis !! Pode colocar sim, é claro !! mas não deixe de colocar com fusível seja lá onde for, peça orientação (de acordo com o tipo e potência do rádio) a um eletrecista para saber a capacidade do fusível que colocará !!!

A bateria aguenta sim tranquilo !! É só não encher de faróis auxiliares que não tem problemas não !!! A minha (exagero) é de 112A.

Abraços,

[ronairy]

A medida é de 5,75 com algumas variações. Tenho um 148 gtl que funciona a uns 23 anos aproximandamente. Antigamente usava bastante (não tinha internet)... a medida do cabo se não for respeitada pode ser conferido o resultado medindo a estacionária.
O resultado ideal seria 0, porém, se a medida do cabo não for respeitada essa medida vai mudar, pouco mais vai mudar. Diria até que chegando a 1,5 não vai causar grandes danos, simplesmente o sinal não vai sair 100%, ou seja, de 5w o radio vai mandar pela ponta da antena 4,7w
Ah! Tem bastante material pela internet, agora dinassauros são poucos. Sugiro o Lafayette na Sta. Ifigenia (era do meu tempo).

[]´s

[kiko ribeiro]

se não me engano este site tem tudo de radios px/ py/ etc...
http://www.py2mok.tripod.com/IDIOMAS.htm
site do pessoal dos radio amadores

[elias flato]

Valeu pela atenção, mas

Sei que é pedir muito mas um mero mortal, porém jipeiro implora: Alguem pode DESENHAR (isso mesmo, eu sou um idiota) um esquema de fios vindo da bateria passando pela nova caixa de fusíveis (no lado direito) e um deles indo para o radinho (que por sinal adquiri hoje por apenas 80 latas...).

Alcione ou outro entendido no assunto elétrica:
Qual a caixa que eu devo comprar? Colocarei brevemente uma luz de iluminação interna que sairá também dessa caixa. Isso será possivel com aquelas lampadas que costumam ser usadas para iluminação auxiliar traseira (não me lempro a potencia...)

Obrigado

[ronairy]

Sei não...
Se vc não tem noção de como se faz essa instalação é melhor nem arriscar. Esses rádios são chatos e queimam mesmo. Pague L$15 pra um eletricista de autos que ele liga isso pra vc.`

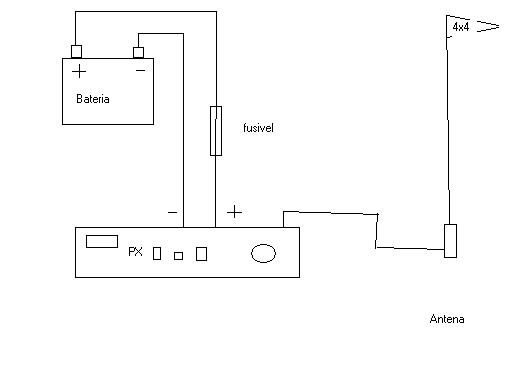

Se a informação ajudar, blz... é positivo com positivo e negativo com negativo (vermelho com vermelho e preto com preto). Um fusivel em série com o positivo e já era. É só copiar da instalação do seu rádio no carro.

[Alcione]

Bom dia Elias;

Este desenho do Ronairy é perfeiro para o que v. precisa !!! É simples assim mesmo O meu está instalado exatamente desta maneira !!

Se vc não tem noção de como se faz essa instalação é melhor nem arriscar. Esses rádios são chatos e queimam mesmo. Pague L$15 pra um eletricista de autos que ele liga isso pra vc.`

Concordo plenamente !!!!

E não tente funcionar o rádio sem que a antena esteja conectada !!! Pode queimar a saida também !!!

Neste tópico tem bastante ajuda sobre instalação a elétrica que v. precisa !

http://www.4x4brasil.com.br/forum/vi...EDvel&start=20


Abraços,
