    Gaiola AP 1.8




    Esta Gaiola eu construi alguns anos atras, depois de utilizar por um tempo tive que vender.
    Agora adquiri de volta e aqui vai alguns dados para auxiliar quem quer construir uma.

    Motor Ap1.8
    Caixa Kombi diesel
    Relação coroa pinhão 36x7
    Pneus traseiros 195/65/15
    Suspensão traseira Kombi Cliper Homocinetica
    Freio diferencial hidraulico para as rodas traseiras (Tipo Select tration só que hidraulico)

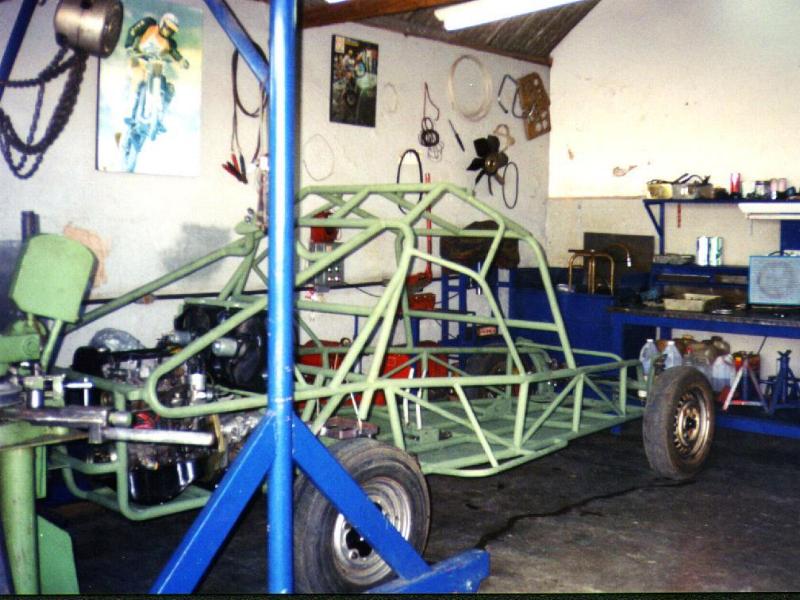

    Estrutura totalmente tubular em tubo 1 1/2 parede 2mm

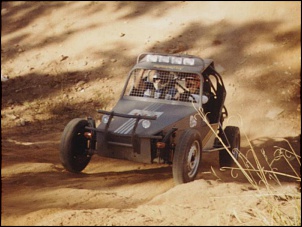

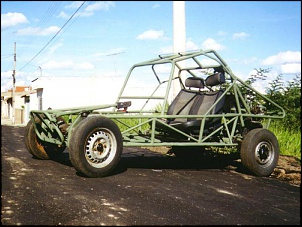

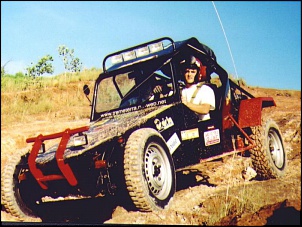

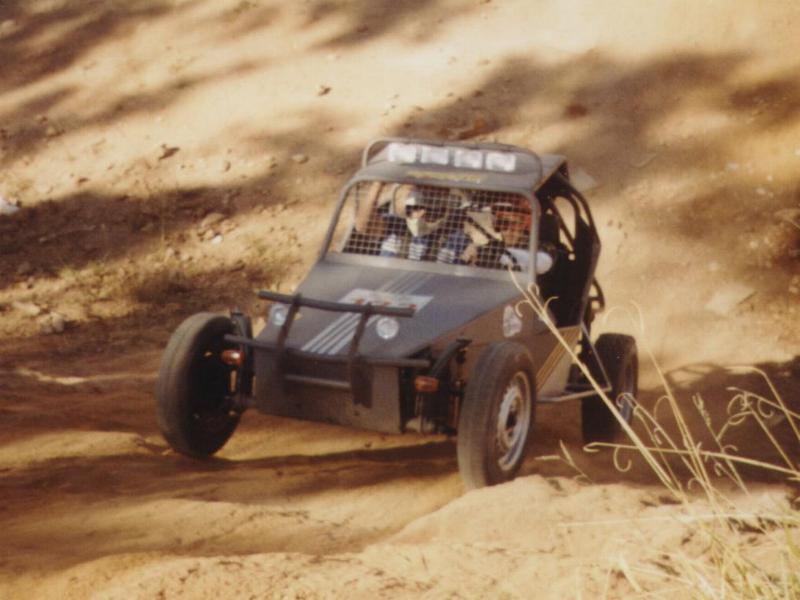

    Miniaturas de Anexos Miniaturas de Anexos Gaiola AP 1.8-autocross_1.jpg   Gaiola AP 1.8-autocross_2.jpg   Gaiola AP 1.8-autocross_10.jpg   Gaiola AP 1.8-autocross_48.jpg
    4X4 Brasil Razão: erro
    Junior
    Varginha-MG (Latitude: -21 34' 00,21092'' Longitude: -45 26' 46,34492'')
    www.equipeterra.com.br

  • #2
    Usuário Avatar de Treme Terra
    Entrada
    03/06/2006
    Local
    Varginha/MG
    Idade
    68
    Posts
    401
    Agradecimento: 1

    Mais Fotos

    Mais fotos.........

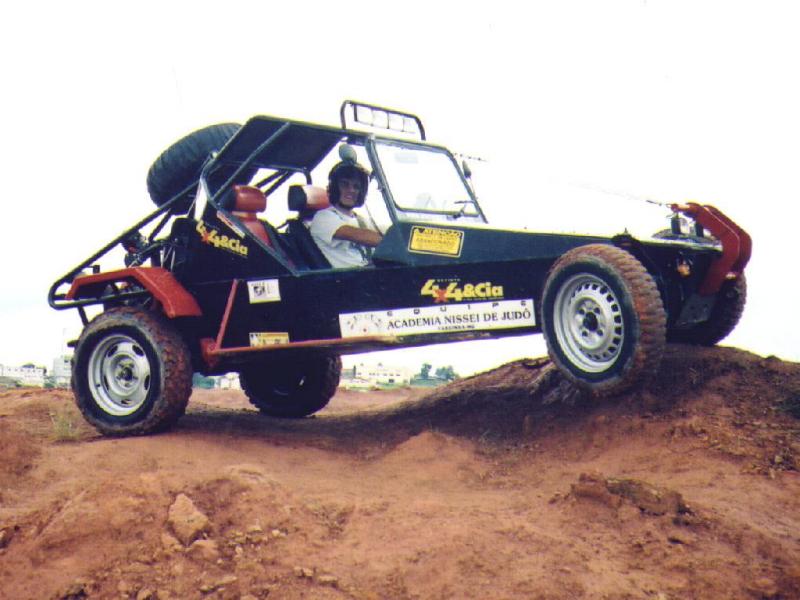

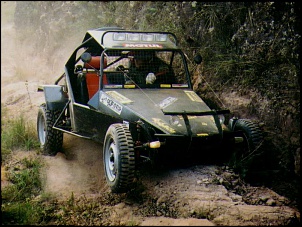

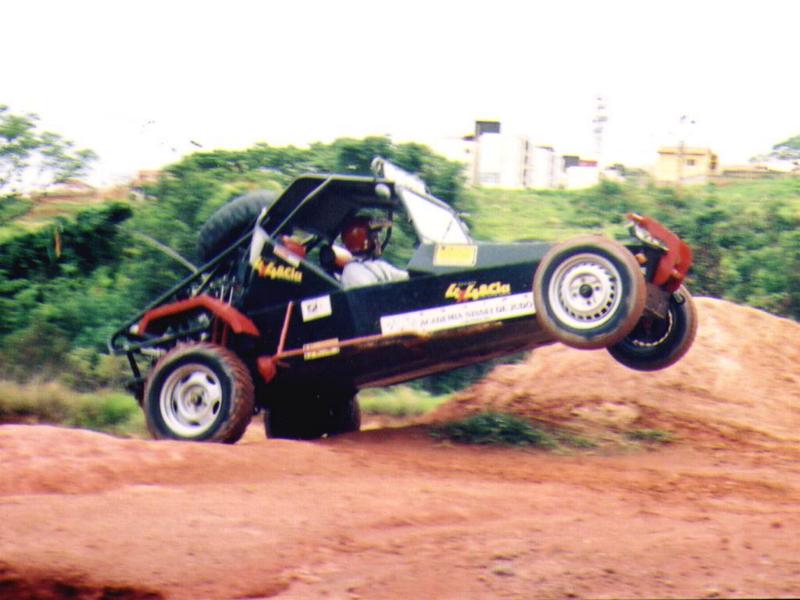

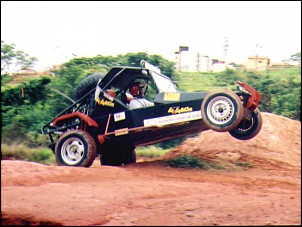

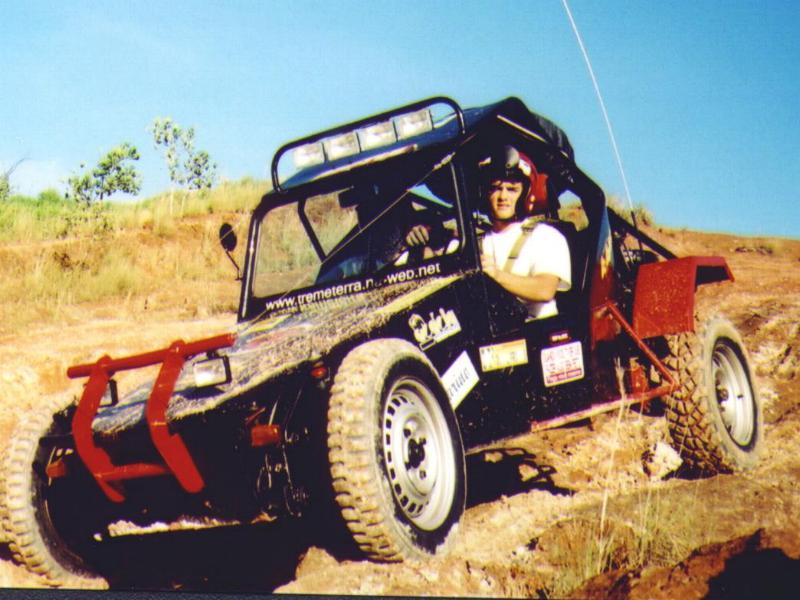

    Miniaturas de Anexos Miniaturas de Anexos Gaiola AP 1.8-autocross_51.jpg   Gaiola AP 1.8-autocross_52.jpg   Gaiola AP 1.8-autocross_54.jpg   Gaiola AP 1.8-junior047.jpg
    Junior
    Varginha-MG (Latitude: -21 34' 00,21092'' Longitude: -45 26' 46,34492'')
    www.equipeterra.com.br

  • #3
    Usuário Avatar de Treme Terra
    Entrada
    03/06/2006
    Local
    Varginha/MG
    Idade
    68
    Posts
    401
    Agradecimento: 1

    Mais Fotos

    Mais fotos

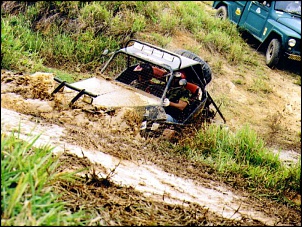

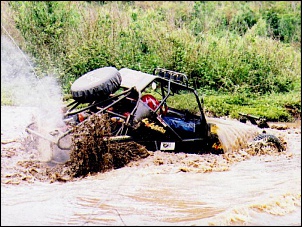

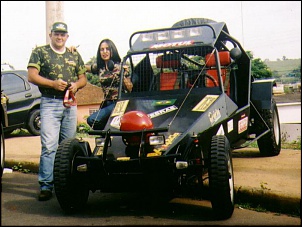

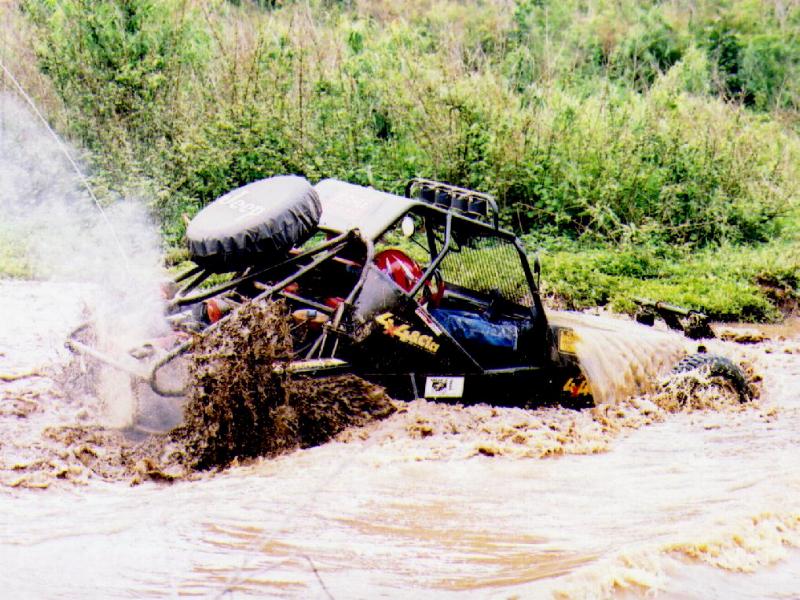

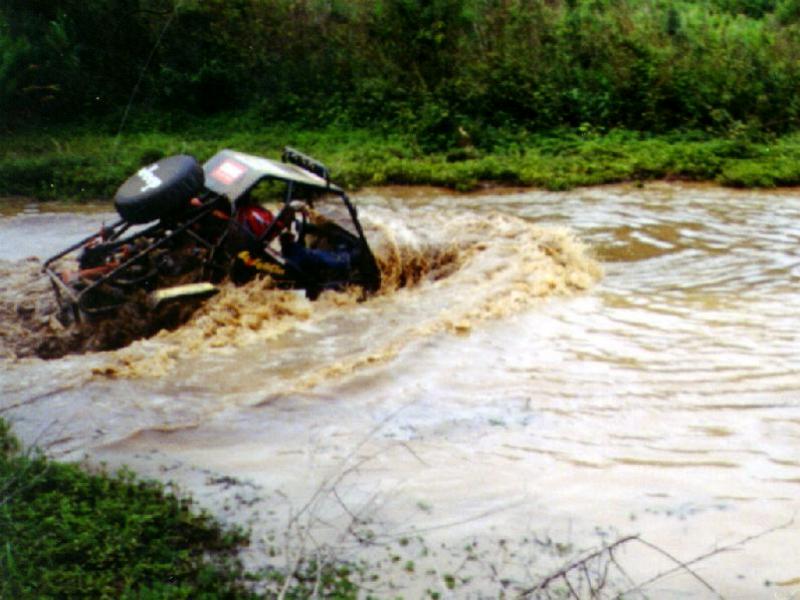

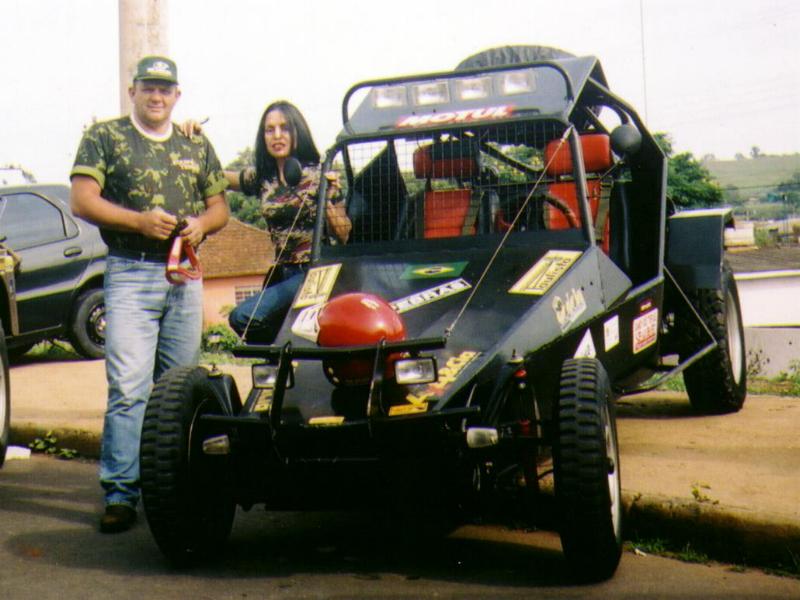

    Miniaturas de Anexos Miniaturas de Anexos Gaiola AP 1.8-junior050.jpg   Gaiola AP 1.8-junior051.jpg   Gaiola AP 1.8-junior053.jpg   Gaiola AP 1.8-junior054.jpg
    Junior
    Varginha-MG (Latitude: -21 34' 00,21092'' Longitude: -45 26' 46,34492'')
    www.equipeterra.com.br

  • #4
    Usuário Avatar de Treme Terra
    Entrada
    03/06/2006
    Local
    Varginha/MG
    Idade
    68
    Posts
    401
    Agradecimento: 1

    Mais Fotos

    Mais fotos.....

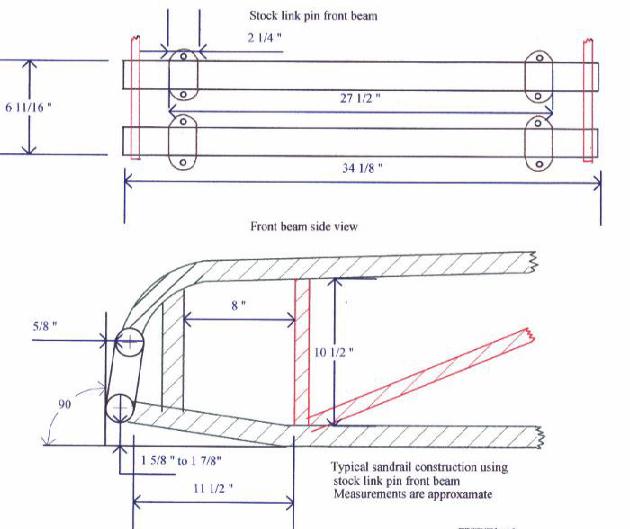

    Foto 3 = é interessante este detalhe da suspensão dianteira, ganha altura e aumenta o caster.

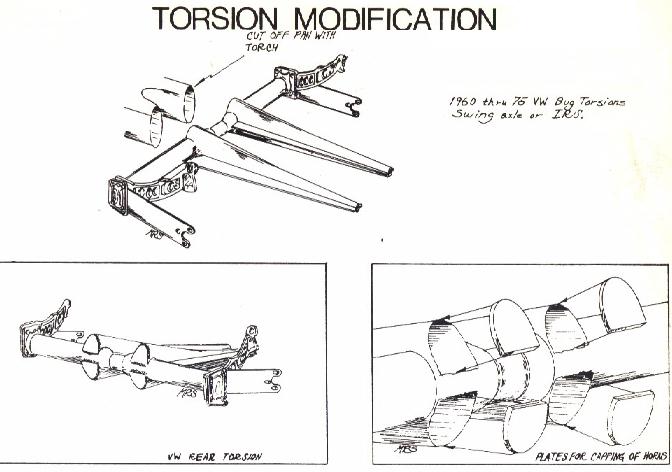

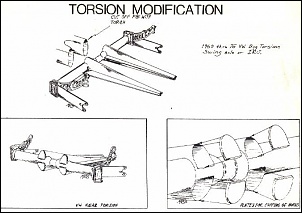

    Foto 4 = aumentar a altura da suspensão traseira.

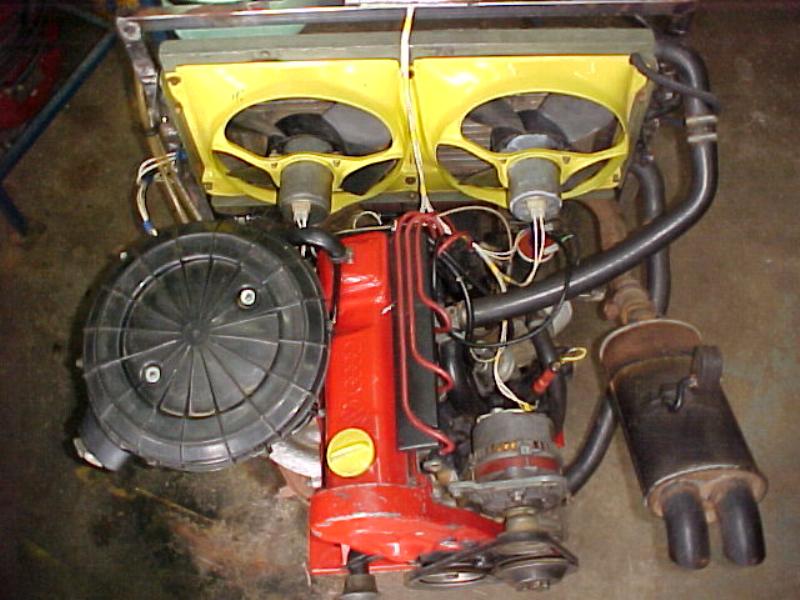

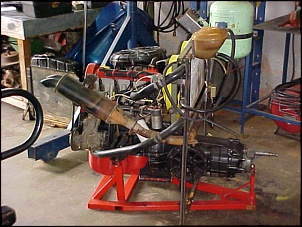

    Miniaturas de Anexos Miniaturas de Anexos Gaiola AP 1.8-mvc-012f.jpg   Gaiola AP 1.8-mvc-014f.jpg   Gaiola AP 1.8-fig-26.jpg   Gaiola AP 1.8-fig-27.jpg
    4X4 Brasil Razão: erro
    Junior
    Varginha-MG (Latitude: -21 34' 00,21092'' Longitude: -45 26' 46,34492'')
    www.equipeterra.com.br

  • #5
    Usuário Avatar de Treme Terra
    Entrada
    03/06/2006
    Local
    Varginha/MG
    Idade
    68
    Posts
    401
    Agradecimento: 1

    Tubemiter

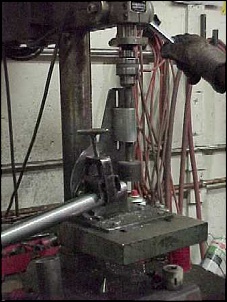

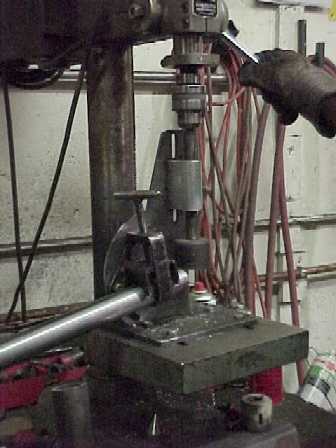

    Este programinha funciona legal ou faça como na foto para cortar o tubo.
    Miniaturas de Anexos Miniaturas de Anexos Gaiola AP 1.8-fig-41.jpg
    Gaiola AP 1.8 Arquivos Anexos
    Junior
    Varginha-MG (Latitude: -21 34' 00,21092'' Longitude: -45 26' 46,34492'')
    www.equipeterra.com.br

  • #6
    Usuário Avatar de Treme Terra
    Entrada
    03/06/2006
    Local
    Varginha/MG
    Idade
    68
    Posts
    401
    Agradecimento: 1

    Detalhe

    Lembrei-me de um detalhe:

    No circuito do freio dianteiro eu coloquei uma valvula equalizadora do freio traseiro do Fiat UNO, com regulagem manual, tem a finalidade de dosar a pressão no circuito hidraulico dianteiro, assim ganha-se na dirigibilidade quando se freia em uma curva por exemplo.
    A gaiola por ter a frente muito leve quando se freia em uma curva a tendencia é que ela continue reta pelo fato de travar as rodas dianteiras.

    Vou tirar umas fotos e postar.
    Junior
    Varginha-MG (Latitude: -21 34' 00,21092'' Longitude: -45 26' 46,34492'')
    www.equipeterra.com.br

  • #7
    Usuário Avatar de Denilson Maçaneiro
    Entrada
    18/07/2006
    Local
    Blumenau/SC
    Idade
    45
    Posts
    563
    Agradecimento: 1
    e ai treme terra vc poderia dar mais detalhes do freio traseiro.....
    se possivel com fotos...
    valeu
    Denilson Maçaneiro
