Axle Truss

[Elmer_Jeep]

Tweet

To afim de reforçar minhas carcaças de eixo Toyota Band, gostaria de consultar umas dicas com a galera mais experiente:

Qual a espessura do material

Soldar cordão contínuo ou intercalado

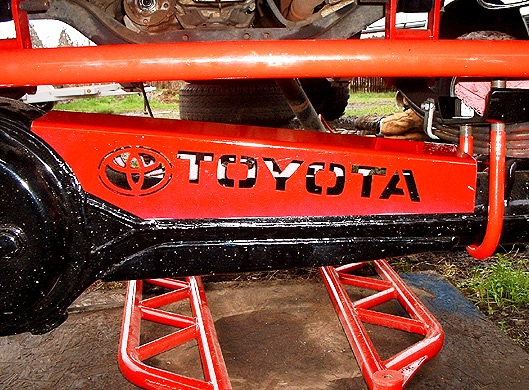

Seria algo tipo o da foto abaixo (foto 1) por enquanto apenas na parte inferior do eixo que segundo aulas do mestre Leopoldo é a parte que mais sofre esforço. (foto2)

[]'s

[Elmer_Jeep]

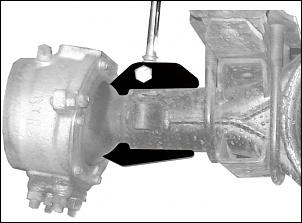

Encontrei essa outra foto aqui, devo usar essa parada nas duas extremidades ou apenas no lado curto

[Alexandre X]

Encontrei essa outra foto aqui, devo usar essa parada nas duas extremidades ou apenas no lado curto

Nos 2. Esse é um ponto de quebra no eixo da Hilux.

[Marisco Off Road]

Elmer,

Estava vendo este reforço lá no Pirate e acho uma boa pois vai evitar inclusive o empenamento das tubeiras. estou pensando em fazer nos dois eixos este reforço por cima da tubeira, agora este das bolotas não tinha visto ainda, mas não deixa de ser um reforço quando se usa pneus grandes né!

Abraço,

[equipeminas4x4]

Faz isso em SAR50 com 3mm de espessura. Resolve qualquer problema.

[]´s

[Marisco Off Road]

Elmer,

Outra opção que vi, é fazer um tubo do topo da bola do diferencial até o suporte das molas e fechar a janela entre a tubeira e o tubo com uma chapa.
Acho mais fácil que dobrar a chapa e modelar com o desenho da bolota.

Abraço,

[Elmer_Jeep]

Cara, nesse exato momento to trabalhando nos moldes dos meus reforços, tá ficando legal, vou tirar umas fotos la.

[]'s

[alexandre roveri]

Se estiver com dó de soldar o eixo pode-se fazer assim com tubos

[equipeminas4x4]

Se tiver com dó de soldar, melhor nem começar à fazer.

[]´s

[Elmer_Jeep]

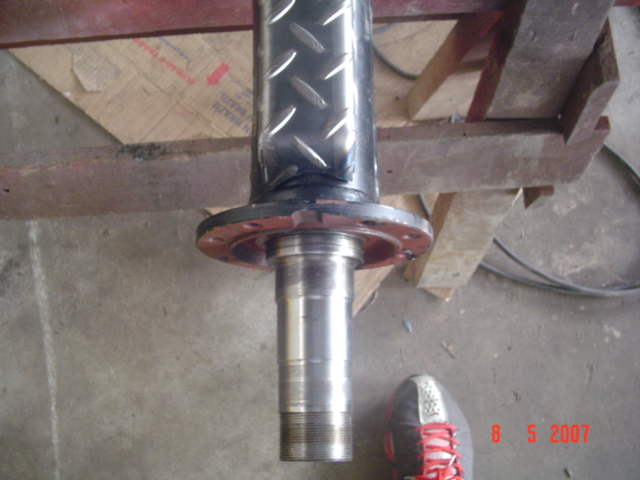

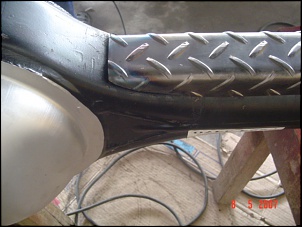

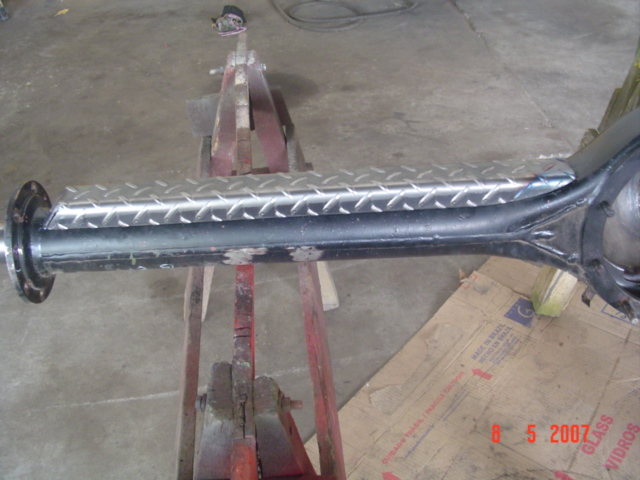

As fotos 1 e 2 tirei ontem no celular, meu filhote brincando no meio da matéria-prima com uns mini-crawlers que ganhou do tio Loras

E as outras são de hoje.

[]'s

[Beto Lacerda]

po gostei .. seguindo o acabamento da carroceria
o Elmer como seu filho cresceu bicho !!!!
porra lembro das fotinhos dele bebezão no msn ...
o tempo passa ...
[]'s

[Elmer_Jeep]

pois é Beto, o material mantem o mesmo visual, hehe.

Sobre o curumim (criança no idioma indigena) já fez 4 anos agora 18/04, gosta de Jeep, ronco de motor, oficina e trilha.

[]'s
