Como localizar o polo NEGATIVO da Bobina ????

[valmor]

Tweet

Como localizar o polo NEGATIVO da Bobina ????

A bobina indica somente os nº : 1 e 15

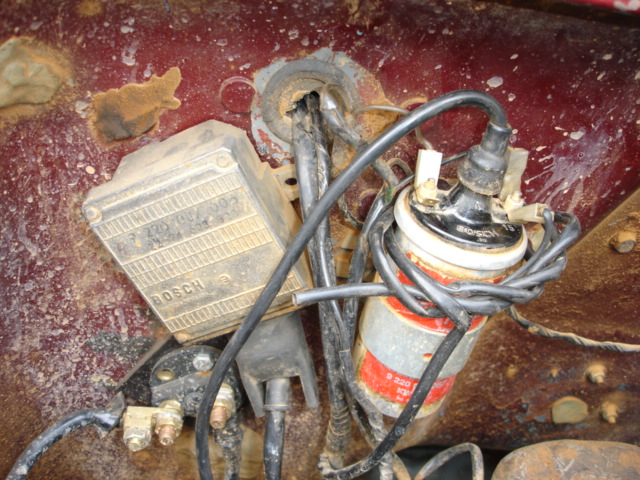

Fotos anexas ...

[]´s

[Paulo Eduardo]

Linha 1 = negativo intermitente
Linha 15 = positivo pós ignição

[]´s

[valmor]

Obrigado Paulo !

Confirmando : O positivo ( 15 ) é o fio que vai pra Ignição eletronica ????

[]´s

[Paulo Eduardo]

é assim:

pino da central: destino:
1 fio A do distribuidor
2 fio B do distribuidor
3 vazio
4 pino 15 da bobina e comutador de ignição tb 15 *
5 aterramento da central
6 pino 1 da bobina (-)

o fio que vai do pino 4 da Central ao 15 da bobina é resistivo, ou usa uma resistência de cerâmica, que faz diminuir a tensão no primário da bobina, e existe um fio que vai da solenóde do arranque até o 15 da bobina, que serve para facilitar a partida, (permite passagem de tensão normal 12v durante a partida).

[]´s

[valmor]

Um tanto complicado pra um aprendiz de eletricista , mas entendi !
Ontem estava instalando um contagiros e esbarrei nesta duvida , já que a bobina não tem + nem - inscritos.

Agora esta claro : Nº 1 corresponde ao NEGATIVO da Bobina, que é onde vai ligado o contagiros.

Obrigado , mais uma vez !

[Paulo Eduardo]

sim, 1 é sempre negativo, 15 é positivo depois de ligar a ignição e 30 é positivo direto da bateria. e o pino num. 3 da central, tb serve para o contagiros.

[]´s
