Esquema Elétrico F1000

[2MMateus]

Tweet

Comprei uma milona cabine dupla, motor MWM 229, mas encontra meio bagunçado a parte elétrica (muita gambiarra) e aos poucos estou refazendo em casa mesmo, se alguem tiver este manual ou um esquema de ligação, ficaria grata se coloca-se o a disposição para download, obrigada.
Obs. Qualquer material neste quesito será bem vindo.

[carlos93]

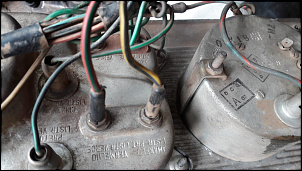

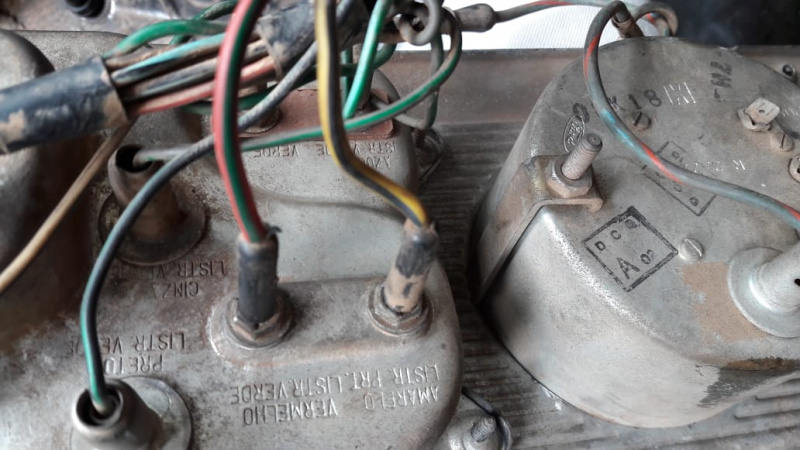

Boa tarde, alguém por ai entende da elétrica deste painel? Minha dúvida é onde ligar os fios do voltímetro da bateria, como vocês podem ver na foto é um fio vermelho listr. verde e um amarelo listr. preto, eles saem direto no chicote diferente dos outros relógios que trabalham com 5v. Desde já, agradeço.

.

[Gesiel Silva]

Alguem tem o esquema eletrico da F1000 3.6 6cc 1994

[alexaltheman1]

Boa tarde, alguém por ai entende da elétrica deste painel? Minha dúvida é onde ligar os fios do voltímetro da bateria, como vocês podem ver na foto é um fio vermelho listr. verde e um amarelo listr. preto, eles saem direto no chicote diferente dos outros relógios que trabalham com 5v. Desde já, agradeço.

.

Olá a todos, primeira vez que estou neste forum, aprendendo como funciona.
Me desculpem de postei em local errado!
Estou com uma F1000 82, comecei agora a arrumar e estou com o mesmo problema, a parte elétrica esta terrível, alguém tem o esquema elétrico pelo menos do painel?
