Qual a maneira certa de isolar o radiador de ar quente do motor MWM 2.8?

Citação:

---

Postado originalmente por Walter da Camper

A saída e entrada que formam o circuito para o ar condicionado são uma derivação do circuito principal da refrigeração (motor x radiador). Portanto, quando se cria um circuito em paralelo com outro existente (o principal), a pressão no circuito original tende a diminuir, pois a derivação (jumper) é um novo circuito de fácil circulação e a pressão vai para onde é mais fácil. Quando a serpentina interna está no lugar e funcionando, a queda de pressão é compensada pela dissipassão de parte do calor para dentro do carro e a refrigeração do motor se mantém. Quando a válvula do ar quente é fechada, interrompe-se a circulação e tudo se comporta como se estivesse tamponado.
Portanto, a melhor solução é tamponar, pois interligar as mangueiras e deixar uma circulação inútil entre elas equivale a curto-circuitar a bomba, o que reduz drasticamente a pressão no circuito principal (motor x radiador) e, consequentemente, a capacidade de refrigeração quando o motor é mais solicitado.

Espero que tenha conseguido explicar...:pensativo: Advogado dando aula de mecânica dos fluídos...:screwy:


Grande abraço.

---

GRANDE WALTER DA CAMPER

Explicação tão clara como um dia ensolarado .

O ponto de saída da água para o aquecedor e o de retorno estão próximos e as vazões se compensam em qualquer situação. Volume enviado ao aquecedor retorna para o circuito do motor em quantidade idêntica. Se voce regula o aquecedor em x%, sai x% da vazão para o aquecedor e retorna x% para o motor. Se você fecha o aquecedor x=0%, se você usa a totalidade do aquecedor x=100% da vazão destinada ao aquecedor. Tampão =0%, mangueira ligando os dois pontos =100%. Nenhuma das condições vai influenciar a refrigeração do motor pois a vazão destinada ao trocador de calor é mínima. Não haverá perda ou acréscimo de pressão mensurável no circuito do motor pois a água sai e retorna ao circuito sempre em vazões idênticas pois o circuito é fechado. A troca de calor com o aquecedor é desprezível para o volume de calor gerado pelo motor. Se você subir um morro durante 5 min. poderá gera mais calor do que o trocador dissipará em uma hora. Ou seja o trocador do aquecedor não tem influência no circuito do motor e tampão ou by-pass dá na mesma: em nada.

Citação:

---

Postado originalmente por franzlana

O ponto de saída da água para o aquecedor e o de retorno estão próximos e as vazões se compensam em qualquer situação. Volume enviado ao aquecedor retorna para o circuito do motor em quantidade idêntica. Se voce regula o aquecedor em x%, sai x% da vazão para o aquecedor e retorna x% para o motor. Se você fecha o aquecedor x=0%, se você usa a totalidade do aquecedor x=100% da vazão destinada ao aquecedor. Tampão =0%, mangueira ligando os dois pontos =100%. Nenhuma das condições vai influenciar a refrigeração do motor pois a vazão destinada ao trocador de calor é mínima. Não haverá perda ou acréscimo de pressão mensurável no circuito do motor pois a água sai e retorna ao circuito sempre em vazões idênticas pois o circuito é fechado. A troca de calor com o aquecedor é desprezível para o volume de calor gerado pelo motor. Se você subir um morro durante 5 min. poderá gera mais calor do que o trocador dissipará em uma hora. Ou seja o trocador do aquecedor não tem influência no circuito do motor e tampão ou by-pass dá na mesma: em nada.

---

X2!

Igor, pode ter sido coincidência seu motor ter apresentado aquecimento depois de ter isolado o aquecimento e é bom ficar de olho para achar o real culpado pelo aumento da temperatura . Seja qual for a forma de isolar o aquecimento, nenhuma delas tem influência significativa na eficiência do sistema.

Citação:

---

Igor, também fiquei na dúvida. Se eu tampar a entrada e a saída da bomba, não prejudicaria a circulação da água e consequentemente a refrigeração do motor?

---

Você não estaria fechando a entrada nem a saída da bomba e sim uma pequena derivação para o circuito de aquecimento interno e isso não influenciará em nada a eficiência do sistema de refrigeração.
A minha recomendação em tamponar ao invés de interligar com mangueira é pelo fato de ter menos pontos passíveis de vazamentos nas mangueiras, abraçadeiras, etc...

Boa noite.

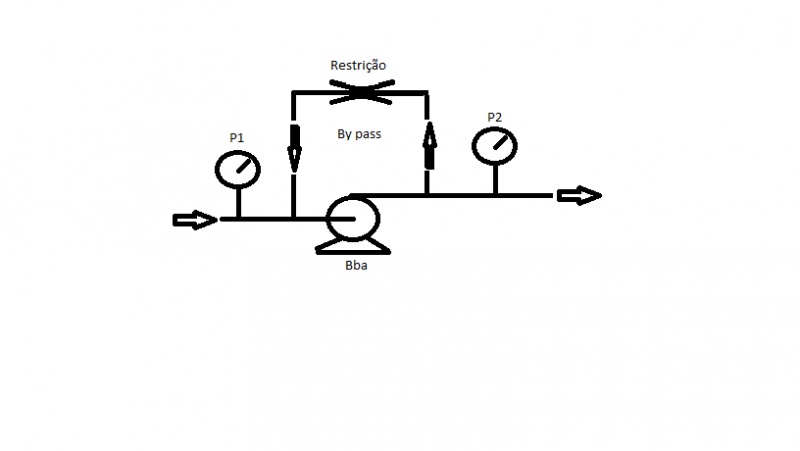

Fiz um croqui no auto cad de pobre rsrsrs, não sei se ficou muito nítido, mas o que eu queria mostrar é exatamente o que o Walter tão bem explicou e como já fiz algumas vezes na fábrica onde trabalho, quando precisei baixar a pressão da saída de uma bomba sem inversor de frequência ou válv. de alívio, ou seja, através de uma restrição no by pass.
No caso da bba do MWM, por não conhecer o tipo de bba (já tinha ouvido falar que era de duplo rotor) então pedi ajuda aos colegas e agradeço a tds. Vou fazer como o Rogério falou, tamponar entrada e saída como o Solanocardia mostrou na foto.
Anexo 462272

Pessoal,

Considerar apenas o 1º croquí, o segundo está errado, foi por falta de habilidade rsrsrsrs

Esse croqui ilustra bem a situação.
Abre-se o by-pass a pressão de todo o sistema diminui.
Ao fechá-lo, o sistema trabalha com a máxima pressão fornecida pela bomba.
Esse princípio é tão básico que vale para qualquer sistema que trabalhe sob pressão, seja água, óleo, combustível ou ar.
No caso do circuito de água do ar condicionado, cada litro que circula pela mangueira interligada, é um litro a menos circulando pelo radiador. Daí resulta que a melhor solução é tamponar.

Citação:

---

Postado originalmente por Igor Lustosa Goulart

Boa noite.
Fiz um croqui no auto cad de pobre rsrsrs, não sei se ficou muito nítido, mas o que eu queria mostrar é exatamente o que o Walter tão bem explicou e como já fiz algumas vezes na fábrica onde trabalho, quando precisei baixar a pressão da saída de uma bomba sem inversor de frequência ou válv. de alívio, ou seja, através de uma restrição no by pass.
No caso da bba do MWM, por não conhecer o tipo de bba (já tinha ouvido falar que era de duplo rotor) então pedi ajuda aos colegas e agradeço a tds. Vou fazer como o Rogério falou, tamponar entrada e saída como o Solanocardia mostrou na foto.
Anexo 462272

---

Citação:

---

Postado originalmente por Igor Lustosa Goulart

Oi pessoal.
Retirei o sistema de ar condicionado de minha Camper e nele existia o radiador do ar quente. Na bomba d`água pensei em colocar um tampão na entrada e outro na saída, mas por via das dúvidas, perguntei ao mecânico se essa era a maneira correta. Segundo ele, eu teria que unir a entrada e a saída com uma mangueira, fazendo uma jump.
Isso não fez muito sentido para mim, pois em meu raciocínio, se eu faço a união da entrada com a saída da bomba, eu prejudico sua eficiência, baixando a pressão do sistema. Como meus argumentos não foram aceitos por ele e nem por outros dois meca que consultei, fiz o serviço como eles recomendaram, mas sem concordar, pois a unica explicação que eles deram foi dizer "é assim que se faz".
Em percursos pequenos de +ou- 50 km não senti diferença na temperatura, mas indo a Viçosa (300km) por duas vezes tive que tirar o pé em subidas longas, pois a temperatura chegou perto da faixa vermelha, coisa que não acontecia.
Pergunto aos colegas: Essa ligação das mangueiras é realmente a correta?
Abraço

---

Igor, é bem simples entender! quando voce joga agua quente para outro radiador dentro da canine que está refrigerada, a agua volta para o motor mais fria, voce tem 2 radiadores, 1 esterno para o motor e outro menor dentro da cabine para aquecer o ambiente que troca calor, então voce tem baixo desempenho no ar condicionado gelado, em compensação o motro refrigera mais rápido, mas não é normal o motor aquecer quando voce não tem ou não usa o ar quente, pois foi projetado para trabalhar com ou sem ar frio e quente, deve ter outros problemas de arrefecimento como valvula termostatica, sensor da ventuinha acionando com temp. maior que deveria etc.
