    ADAPTAÇÃO DE DIREÇÃO HIDRAULICA BLAZER , S10 Em Rural e F 75..




    Prezados.. Estou adaptando uma caixa de D. Hidr. da S 10 ou Blazer..

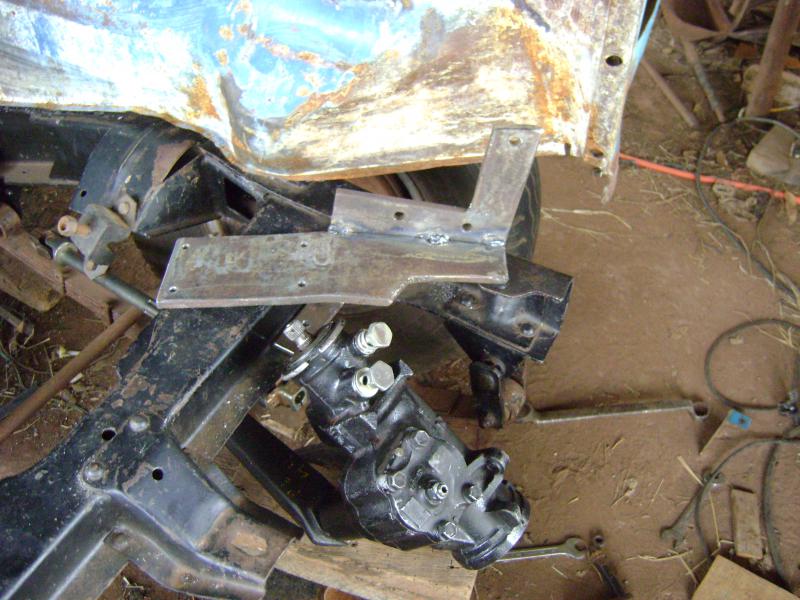

    Não sei se alguém já o fez desta forma que estou fazendo.. Uma chapa de ferro de 3/8 por 10x28 cm. S U P O R T E...da caixa .

    Fiz uma dobra na chapa numa prensa. e recortei o lugar do eixo pitiman. Fiz uma lateral de chapa e fiz os devidos furos para fixar a

    caixa. Coloquei por baixo da travessa dianteira do Radiador e a caixa por cima desta chapa.

    De forma que ao receber a caixa de direção o sem fim da direção ficasse por cima da travessa, e por uma barra até a coluna.

    Na travessa do chassis (a do radiador) fiz os furos para parafusar a chapa.

    O suporte da caixa de Direção é parafusada na travessa sem solda. A unica peça soldada e a fixação da chapa na caixa de direção.. na segunda foto, a que aparece furada na medida da caixa (parafusos da caixa)
    qualquer coisa dá uma alô.
    .

    Bom melhor que isto as fotos ok.Um abraço



  2. #2
    Usuário Avatar de antonio umino
    Entrada
    29/08/2009
    Local
    T U P Ã/SP
    Idade
    68
    Posts
    3,506
    Agradecimentos: 10
    O proximo passo.... Acoplar a caixa na coluna de direção.
    Ok. Um abraço.

  3. #3
    Usuário Avatar de Lopes
    Entrada
    03/02/2009
    Local
    Arujá/SP
    Idade
    48
    Posts
    1,384
    Agradecimentos: 0
    Citação Postado originalmente por antonio umino Ver Post
    O proximo passo.... Acoplar a caixa na coluna de direção.
    Ok. Um abraço.
    Antonio, ontem te enviei uma MP, você recebeu?
    Geralmente o pessoal fixa a caixa no chassi, mas achei bem legal a sua idéia, ficou bem rígida Antonio?

  4. #4
    a minha foi direto no chassis, mas em um dos pontos precisou de um espaçador, espero que as fotos expliquem.
    Miniaturas de Anexos Miniaturas de Anexos -f75-feixe-toyota-ost-35-003.jpg   -f75-feixe-toyota-ost-35-001.jpg
    F75 V6 "VERDEC".
    \\XTERRA TDIe 2006 192CV//

  5. #5
    Usuário Avatar de antonio umino
    Entrada
    29/08/2009
    Local
    T U P Ã/SP
    Idade
    68
    Posts
    3,506
    Agradecimentos: 10
    Lopes. ainda não está. Mas com certeza a chapa de 3/8 parafusada na travessa com parafusos de 3/8 com porca travante, nos dois lados da travessa (aba). ficou bem firme. Inclusive foi soldado uma chapa lateral para fixar a caixa. e como o Danilo Kid, diz tem que ter um espaçador entre a caixa e o suporte. mais ou menos de 1/2 polegada...

    A barra de ligação entre a caixa e a coluna tem várias inclusive da propria s 10. F 1000 e d20...
    Estou colocando a coluna original e o volante original...Mas tem opções de coluna de varias outras viaturas. Exemplo..
    Os volantes da ford. Corcel. f 1000 e o do aero willys itamaraty e as Rurais e pickup luxo. tem a mesma estria...
    Me parece que os da linha fusca passat gol. também tem a mesma estria.
    Quanto à coluna pode ser adaptada de varios veiculos. Ecoesporte. monza, opala, s 10 blazer.. e por aí afora, dependendo do que se tem ou quer colocar.... Por aqui tem uma coluna usada de S 10 com chave de seta e acho que de farol. por R$ 400,00... achei muito caro...ainda tem que comprar o volante Ah. esta coluna está com air bag.. Mas vou fazer o mais original possivel..
    Lopes tenho os conjuntos de coroa e pinhão. de 9x53 acho que tenho dois montados. mais 8x43 tambem montados um dianteiro e outro trazeiro. Vou dar uma olhada. ok. e te mando mp.
    um abraço

  6. #6
    Usuário Avatar de antonio umino
    Entrada
    29/08/2009
    Local
    T U P Ã/SP
    Idade
    68
    Posts
    3,506
    Agradecimentos: 10
    Mais umas fotos...

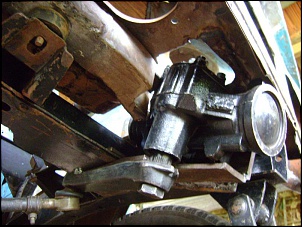

    -imagem-061.jpg frente (bico no lugar) e a caixa de direção

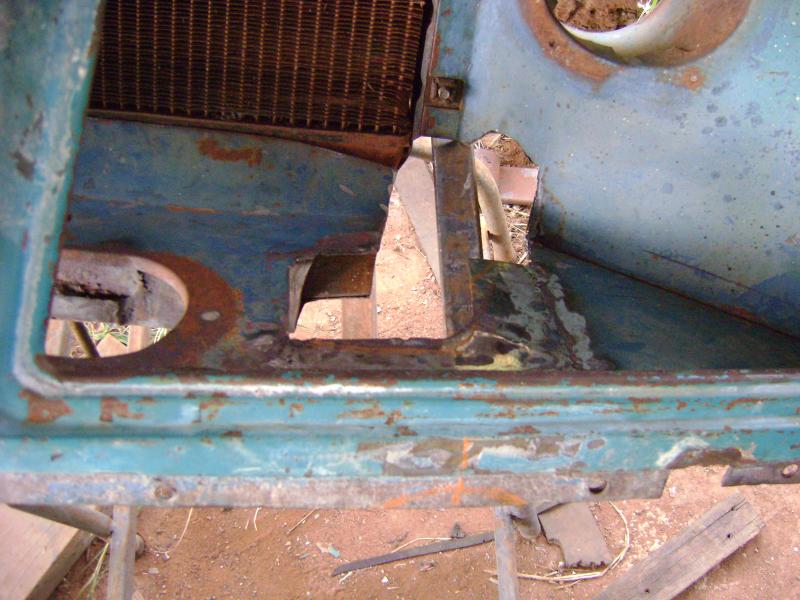

    Frente recortada para receber a caixa de direção.-imagem-052.jpg

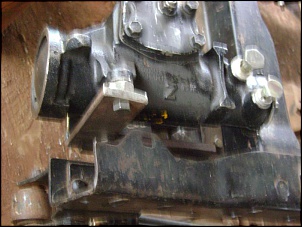

    -imagem-060.jpgFrente montada caixa de direção....

    Ok. um abraço

  7. #7
    Usuário
    Entrada
    28/05/2004
    Local
    Campos dos Goytacazes/RJ
    Idade
    48
    Posts
    1,314
    Agradecimento: 1
    Mestre antônio, tá ficando bom o serviço!
    Pelas fotos percebí que a caixa ficará presa no suporte de chapa parafusado à travessa e na longarina ficará solta?

  8. #8
    Usuário Avatar de Marco-Maga
    Entrada
    01/07/2008
    Local
    Santo Antonio do Pinhal/SP
    Posts
    9,443
    Agradecimentos: 0
    Citação Postado originalmente por Roger Nunes Ver Post
    Mestre antônio, tá ficando bom o serviço!
    Pelas fotos percebí que a caixa ficará presa no suporte de chapa parafusado à travessa e na longarina ficará solta?

    Antonio,

    Aproveitando a pergunta do Roger, vc por acaso soldou e ou reforçou a travessa?
    Marco Maga
    Gv 01,Pneus 235/70/16 BL 2" - F 75 /76 4cc pneus 33" PX2y8803-01

  9. #9
    Usuário
    Entrada
    28/05/2004
    Local
    Campos dos Goytacazes/RJ
    Idade
    48
    Posts
    1,314
    Agradecimento: 1

    adaptação

    Marco, fiz esse questionamento ao Antônio pra saber extamente isso. Se não reforçar a longarina e a travessa vai quebrar.
    Se o suporte de chapa que foi feito e parafusado a travessa não for também soldado ou parafusado a longarina, vai quebrar.




    Citação Postado originalmente por Marco-Maga Ver Post
    Antonio,

    Aproveitando a pergunta do Roger, vc por acaso soldou e ou reforçou a travessa?

  10. #10
    Usuário Avatar de Marco-Maga
    Entrada
    01/07/2008
    Local
    Santo Antonio do Pinhal/SP
    Posts
    9,443
    Agradecimentos: 0
    Citação Postado originalmente por Roger Nunes Ver Post
    Marco, fiz esse questionamento ao Antônio pra saber extamente isso. Se não reforçar a longarina e a travessa vai quebrar.
    Se o suporte de chapa que foi feito e parafusado a travessa não for também soldado ou parafusado a longarina, vai quebrar.

    Roger,

    Concordo com vc...

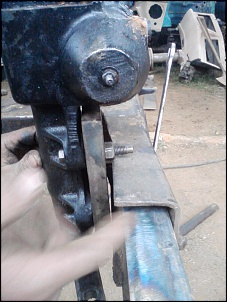

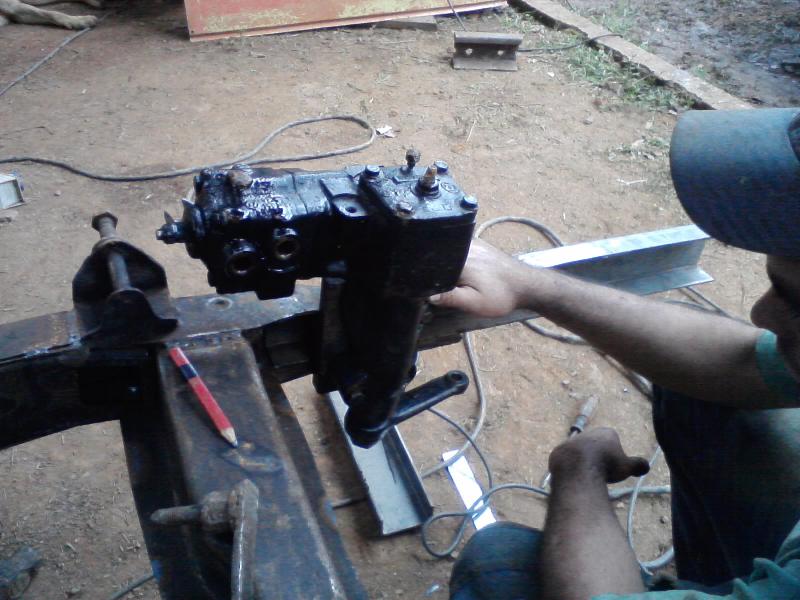

    Ontem começamos a adaptar a DH de omega na viatura do amigo Furst, da uma olhada na chapa que ela vai fixada e essa chapa vai ser soldada no chassi..
    Marco Maga
    Gv 01,Pneus 235/70/16 BL 2" - F 75 /76 4cc pneus 33" PX2y8803-01

  11. #11
    Usuário
    Entrada
    28/05/2004
    Local
    Campos dos Goytacazes/RJ
    Idade
    48
    Posts
    1,314
    Agradecimento: 1

    adaptação

    Marco, a chapa está até superdimensionada o porém fica por conta da longarina que é fraca pra suportar o esforço transversal a que será submetido. Sugiro que feche a longarina dos dois lados com chapa de 1/4" e solde a travessa pra garantir durabilidade da adaptação. A tendência é que a logarina comece a trincar depois de algum tempo na junção com a travessa e ao lado da chapa onde será parafusada a caixa de direção.










    Citação Postado originalmente por Marco-Maga Ver Post





    Roger,

    Concordo com vc...

    Ontem começamos a adaptar a DH de omega na viatura do amigo Furst, da uma olhada na chapa que ela vai fixada e essa chapa vai ser soldada no chassi..

  12. #12
    Usuário Avatar de Marco-Maga
    Entrada
    01/07/2008
    Local
    Santo Antonio do Pinhal/SP
    Posts
    9,443
    Agradecimentos: 0
    Citação Postado originalmente por Roger Nunes Ver Post
    Marco, a chapa está até superdimensionada o porém fica por conta da longarina que é fraca pra suportar o esforço transversal a que será submetido. Sugiro que feche a longarina dos dois lados com chapa de 1/4" e solde a travessa pra garantir durabilidade da adaptação. A tendência é que a logarina comece a trincar depois de algum tempo na junção com a travessa e ao lado da chapa onde será parafusada a caixa de direção.
    Vc ta falando da do antonio né?
    Marco Maga
    Gv 01,Pneus 235/70/16 BL 2" - F 75 /76 4cc pneus 33" PX2y8803-01
