Ordem de Ingição

[Guilherme A. Araújo]

Tweet

Bom, pesuisei aqui no forum e nao achei nada relacionado.
Pesquisei muito na internet, e pelo que vi, geralmente conta-se a ordem dos cilindros sentido; volante-hélice.
As figuras que achei usam o dizer: frente do motor, mas tem um desenho onde seria a frente que ao meu ver seria o volante do motor.

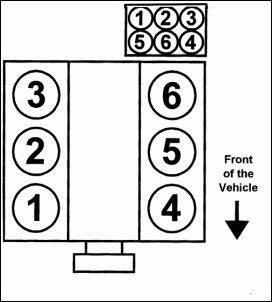

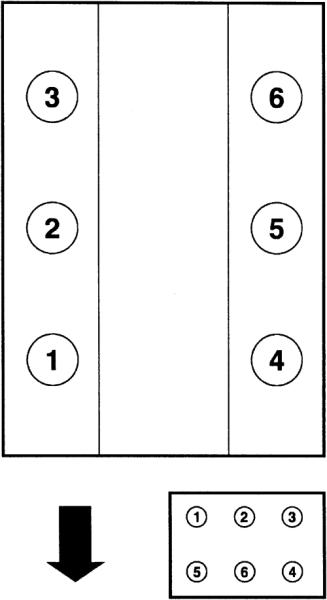

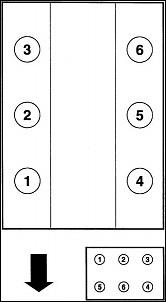

A fim de esclarecer nao só pra mim, mas também para usuarios futuros, coloco aqui alguns dos diagramas que achei, mas tenho duvidas quanto ao sentido correto de contagem da ordem de ignicao.

Preciso tirar esta dúvida!!!

[SERGIO AUGUSTO]

Bom, pesuisei aqui no forum e nao achei nada relacionado.
Pesquisei muito na internet, e pelo que vi, geralmente conta-se a ordem dos cilindros sentido; volante-hélice.
As figuras que achei usam o dizer: frente do motor, mas tem um desenho onde seria a frente que ao meu ver seria o volante do motor.
A fim de esclarecer nao só pra mim, mas também para usuarios futuros, coloco aqui alguns dos diagramas que achei, mas tenho duvidas quanto ao sentido correto de contagem da ordem de ignicao.

Preciso tirar esta dúvida!!!

Fala Guilherme:
Nos motores em LINHA, o cilindro 01, é o do lado da POLIA, frente do veículo, e o ultimo é o do "lado do volante". Nos motores em V, não sei qual o 01, se o da esquerda ou direita, olhando o motor da frente do veículo.
Geralmente( acho que sempre), a ordem nos 6 cilindros é 1-5-3-6-2-4
e nos 4 cilindros é 1-3-4-2.
Abraço
Sérgio

[Guilherme A. Araújo]

Eae pessoal, ninguem mais pra me ajudar com estas figuras?? Walter, Edin?? o que acham??!!!

[Fernando Massad]

A sequência é 1-5-2-6-3-4

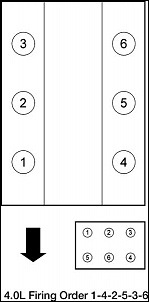

Tá no próprio diagrama.....em todos eles.....exceto do 3o que aparentemente está errado....

[Guilherme A. Araújo]

A sequência é 1-5-2-6-3-4
Tá no próprio diagrama.....em todos eles.....

Entao, o que ue quero confirmar é da onde começa a contar os cilinddros, da frente do carro pra trás, ou do volante do motor pra trás.
Pq neste desenhos eu fico meio assim pq o desenhosinho q tem lah, parece que é do vonlante do motor, mas ele tem escrito que é a frente do motor....

Só pra desencargo de consciencia mesmo, tendeu??


Abraçoo

[Fernando Massad]

Entao, o que ue quero confirmar é da onde começa a contar os cilinddros, da frente do carro pra trás, ou do volante do motor pra trás.
Pq neste desenhos eu fico meio assim pq o desenhosinho q tem lah, parece que é do vonlante do motor, mas ele tem escrito que é a frente do motor....

Só pra desencargo de consciencia mesmo, tendeu??


Abraçoo

No V6 o 1o cilindro é o mais próximo do farol direito da viatura, ou seja:
Sentado no banco do motorista, o 1o cilindro estará do lado direito, mais próximo ao farol direito, portanto mais longe de vc; o 4o cilindro estará à esquerda, mais próximo ao farol esquerdo; o 3o cilindro estará atrás, do lado direito, próximo ao passageiro; o 6o cilindro estará à esquerda, mais próximo de vc; o 2o cilindro estará do lado direito, entre os outros dois cilindros; o 5o cilindro estará do lado esquerdo, entre os outros dois cilindros.

É isso

[Guilherme A. Araújo]

No V6 o 1o cilindro é o mais próximo do farol direito da viatura, ou seja:
Sentado no banco do motorista, o 1o cilindro estará do lado direito, mais próximo ao farol direito, portanto mais longe de vc; o 4o cilindro estará à esquerda, mais próximo ao farol esquerdo; o 3o cilindro estará atrás, do lado direito, próximo ao passageiro; o 6o cilindro estará à esquerda, mais próximo de vc; o 2o cilindro estará do lado direito, entre os outros dois cilindros; o 5o cilindro estará do lado esquerdo, entre os outros dois cilindros.

É isso

Beleza!!!!

Entao, estes diagramas estao realmente certos...

Obrigado fernando.

Acho que hoje vou avabar de montar a viatura.

[Orleans]

Segue a sequência para o motor OHV.

[Fernando Massad]

Segue a sequência para o motor OHV.

A sequência é a mesma: 1-5-2-6-3-4

[Fernando Massad]

Beleza!!!!

Entao, estes diagramas estao realmente certos...

Obrigado fernando.

Acho que hoje vou avabar de montar a viatura.

Manda notícias pra gente depois

[robson010203]

isso varia de motor para motor: o mwm 229 por exemplo o 1º cilindro é o traseiro, mais proximo do volante; o maxion 2.5 o 1º é o da frente, mais proximo da helice.
nos 4 cilindros a ordem é 1 3 4 2 ou 1 4 3 2 variando tambem de motor para motor. Até hoje todos os motores que ja vi tem essa ordem gravada em algum lugar no bloco

[Guilherme A. Araújo]

Montei o carro hoje, deu tudo certo, falhou um pouco, mas depois se concertou, só preciso andar nela pra ver se nao vai falhar como fazia antes...
