    Lightbulb SNORKEL FEITO EM CASA COM MENOS DE R$200,00 P CHEROKEE SPORT (passo a passo)




    Pessoal, terminei e ficou bom, bonito (na minha opinião) e barato.

    Fiz um snorkel para minha Cherokkee sport só com peças de sucata, coisas do fundo da garagem e gastei menos de R$200,00 incluindo a compra de um chapéu na gama 4x4 que custou R$85,00.

    Material necessário:

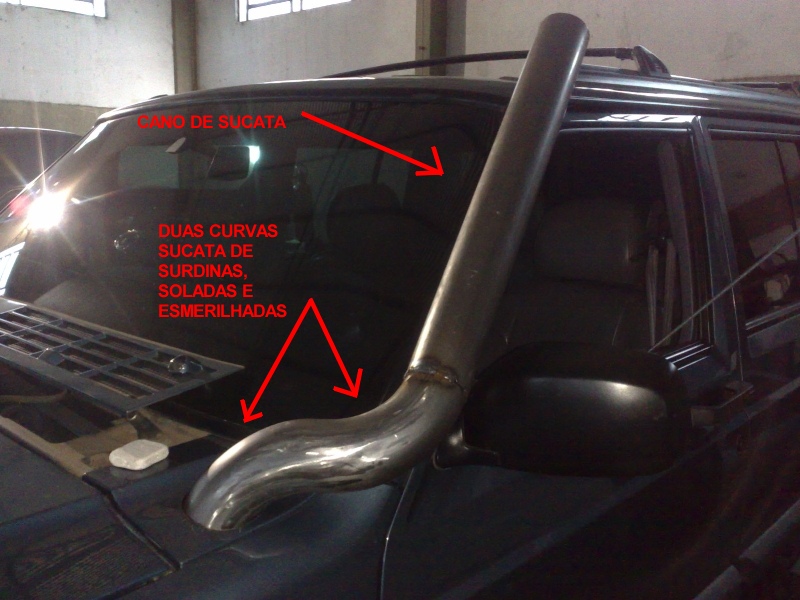

    -1,20m cano 3pol (pedaço de cano de descarga velho);
    -2 curvas 3pol (cano de descarga velho);
    -80cm mangueira 2,5pol flexivel de sucata;
    -20cm cano d´agua de 60mm;
    -2 curvas de cano d´agua 60mm;
    -3 nipel de mangueira de jardim de 90 graus;
    -2 nipel de mangueira de jardim retos;
    -2m de mangueira de jardim;
    -1 torneira plástica de ferragem;
    -Spray preto fosco;
    -Braçadeira 3pol (prende chapéu do snorkel);
    -2 Presilhas;
    -1 tubo de Silicone grande;
    -1 Poxipol;

    Serviços:
    Solda dos canos com bom acabamento;
    Boa vontade e disposição para se sujar.

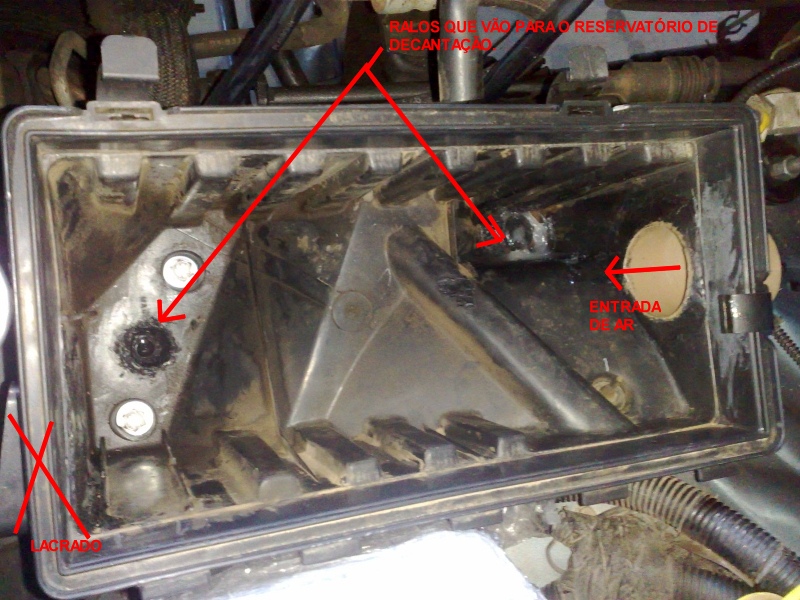

    Devido a minha preocupação (ou neorose) que se por ventura entra-se agua da chuva ou lama lá por cima no chapéu como lacrei o filtro não sairia, e deixar o tradicional respiro na caixa do filtro faria que um atoleiro dentro d´agua alta fizesse entrar agua para dentro, resolvi fazer um reservatório de decantação, onde deixo o sistema completamente lacrado, se entrar alguma água ele descerá por gravidade da caixa de filtro para um reservatório de 600ml (by Coke Zero) abaixo atrás do para choque dianteiro e daí uma torneira poderá abrir para sair essa agua quando por ventura descer.

    Vantagem que a garrafinha de coca é transparente, assim sempre depois de um açude, lavagem, dá para verificar se entrou algo e tal.

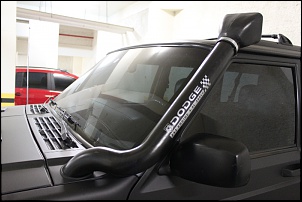

    Abaixo posto em fotos passo a passo como foi feito:
    Miniaturas de Anexos Miniaturas de Anexos SNORKEL FEITO EM CASA COM MENOS DE R0,00 P CHEROKEE SPORT (passo a passo)-cherokee004.jpg   SNORKEL FEITO EM CASA COM MENOS DE R0,00 P CHEROKEE SPORT (passo a passo)-cherokee009.jpg   SNORKEL FEITO EM CASA COM MENOS DE R0,00 P CHEROKEE SPORT (passo a passo)-cherokee015.jpg   SNORKEL FEITO EM CASA COM MENOS DE R0,00 P CHEROKEE SPORT (passo a passo)-cherokee017.jpg   SNORKEL FEITO EM CASA COM MENOS DE R0,00 P CHEROKEE SPORT (passo a passo)-cherokee019.jpg

  • #2
    Usuário Avatar de FabricioSoares
    Entrada
    17/10/2004
    Local
    Porto Alegre / Santa Maria/RS
    Idade
    45
    Posts
    184
    Agradecimentos: 0

    Arrow Mais fotos

    envio mais fotos do snorkel
    Miniaturas de Anexos Miniaturas de Anexos SNORKEL FEITO EM CASA COM MENOS DE R0,00 P CHEROKEE SPORT (passo a passo)-cherokee013.jpg   SNORKEL FEITO EM CASA COM MENOS DE R0,00 P CHEROKEE SPORT (passo a passo)-cherokee020.jpg   SNORKEL FEITO EM CASA COM MENOS DE R0,00 P CHEROKEE SPORT (passo a passo)-cherokee021.jpg   SNORKEL FEITO EM CASA COM MENOS DE R0,00 P CHEROKEE SPORT (passo a passo)-cherokee002.jpg   SNORKEL FEITO EM CASA COM MENOS DE R0,00 P CHEROKEE SPORT (passo a passo)-cherokee003.jpg

  • #3
    Usuário Avatar de FabricioSoares
    Entrada
    17/10/2004
    Local
    Porto Alegre / Santa Maria/RS
    Idade
    45
    Posts
    184
    Agradecimentos: 0

    VEDAÇÕES ADICIONAIS (necessárias e desnecessárias)

    Já na empolgação de mergulhar e tal fiz algumas outras vedações, os amigos que entendem mais que eu do fórum podem até dizer se não úteis ou não.
    Miniaturas de Anexos Miniaturas de Anexos SNORKEL FEITO EM CASA COM MENOS DE R0,00 P CHEROKEE SPORT (passo a passo)-cherokee016.jpg   SNORKEL FEITO EM CASA COM MENOS DE R0,00 P CHEROKEE SPORT (passo a passo)-cherokee022.jpg   SNORKEL FEITO EM CASA COM MENOS DE R0,00 P CHEROKEE SPORT (passo a passo)-cherokee011.jpg

  • #4
    Usuário Avatar de FabricioSoares
    Entrada
    17/10/2004
    Local
    Porto Alegre / Santa Maria/RS
    Idade
    45
    Posts
    184
    Agradecimentos: 0

    por fim, foto do bixo

    ah, envelopei de preto fosco... é incrivel como tem coisas que no detran é barato, R$79,00 de despesa final para trocar de cor aqui no RS.
    Miniaturas de Anexos Miniaturas de Anexos SNORKEL FEITO EM CASA COM MENOS DE R0,00 P CHEROKEE SPORT (passo a passo)-cherokeelado.jpg

  • #5
    Usuário Avatar de Juliano Nitsch
    Entrada
    09/02/2009
    Local
    Bauru/SP
    Idade
    44
    Posts
    1,058
    Agradecimentos: 2
    Ficou muito legal Fabrício !!
    Parabéns...
    Vc mesmo que envelopou ??

    Até

  • #6
    Legal a iniciativa!!!! Boas experiências e fotos bem ilustrativas!!

    A única ressalva é selar o módulo. Acho que qualquer humidade que passar pelos cabos (impossiveis de selar) ficaria presa no módulo e aí poderia oxidar tudo. Sabemos que cherokee sofre um pouquinho com oxidação na elétrica

    Alí seria uma boa colocar numa caixa com ventilação e que não bata água.

    Sobre o distribuidor, vendem umas capas que são melhores que as originais. Se não me engano essas de performance (accel, mallory etc...) já são mais desenvolvidas quanto a isso. Tem que pesquisar. A que eu uso é bem selada Eu tb tenho um certo preconceito com vedação de distribuidor por causa da humidade... Mas isso é frescura minha

    Abs

  • #7
    Usuário
    Entrada
    29/07/2008
    Idade
    69
    Posts
    44
    Agradecimentos: 0

    cherokee 97

    Oi

    Poderia me dizer quem envelopou sua cherokee e quanto custou?

    Abs

    Sergio

  • #8
    Usuário Avatar de raven
    Entrada
    27/03/2008
    Local
    Praia Grande/SP
    Idade
    52
    Posts
    348
    Agradecimentos: 0
    Trabalho muito bom Fabricio. Quem tiver ABS vai ter um pouco de trabalho, se quiser copiar a sua idéia.

    Parabéns

    Abs

  • #9
    Usuário Avatar de Duda Lopes
    Entrada
    21/01/2004
    Local
    Guarulhos/SP
    Idade
    53
    Posts
    2,101
    Agradecimentos: 0
    Citação Postado originalmente por FabricioSoares Ver Post
    ah, envelopei de preto fosco... é incrivel como tem coisas que no detran é barato, R$79,00 de despesa final para trocar de cor aqui no RS.
    Fabricio,

    Essa sua Cheroka tá muito bacana.

    [].

  • #10
    Usuário Avatar de FabricioSoares
    Entrada
    17/10/2004
    Local
    Porto Alegre / Santa Maria/RS
    Idade
    45
    Posts
    184
    Agradecimentos: 0
    Samukanvas...

    Eu fiquei meio assim de selar tudo, mas na dúvida...o módulo ficou bem embrulhadinho... o distrbuidor coloquei um respiro... enfim...nem sei se foi melhor ter feito..é um teste.

    Sérgio..
    Mandei envelopar na empresa PROPA de Santa Maria - RS custou 700,00 mas tem um detalhe, peça o vinil MAIS BARATO QUE EXISTIR, visto que o mais barato é o mais grosso e que molda menos, precisamos de vinil mais grosso p trilha, o vinil 3M especial para envelopamento (que é caro) é super fino.

    E mais, nosso carro não é nada arredondado, vinil mais barato que existe e alguma imperceptiveis emendinhas.

    Abraço

  • #11
    Usuário Avatar de douglasbj
    Entrada
    08/10/2009
    Idade
    42
    Posts
    16
    Agradecimentos: 0
    parabéns cara, ficou muito bom mesmo !!! boa iniciativa !!!

  • #12
    Usuário Avatar de AG
    Entrada
    28/12/2005
    Local
    sao paulo/SP
    Idade
    60
    Posts
    181
    Agradecimentos: 0
    Parabens, o carro ficou lindo.
    Me diz uma coisa : com o SNORKEL, o motor trabalhou mais frio ? Melhorou potencia ?

    Pergunto isso, pois ele passa a chupar ar frio, ao invez de ar quente do cofre do motor.
