Troller TARJA PRETA

[sergiocavallaro]

Tweet

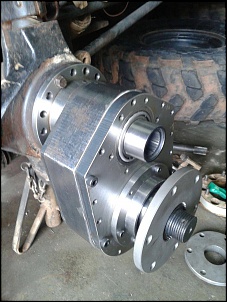

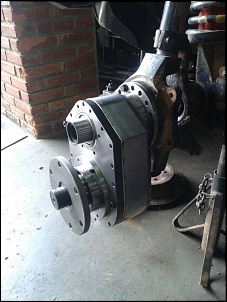

Fechando as caixas dos Portais

[sergiocavallaro]

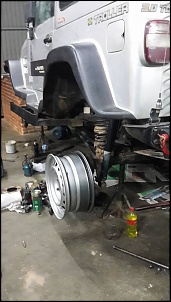

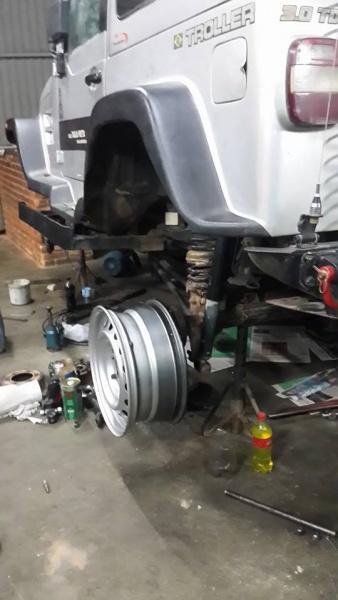

Montando no eixo.

[sergiocavallaro]

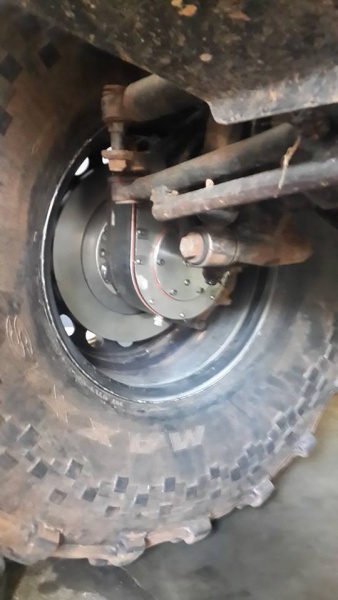

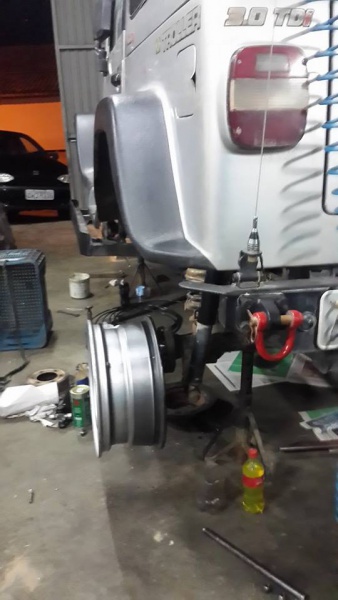

Ajustando o off set da roda.

[sergiocavallaro]

Montagem das pinças.

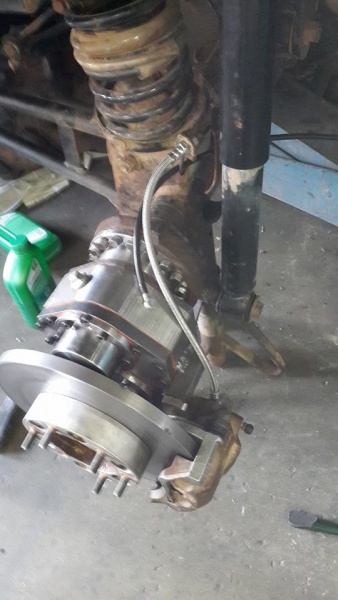

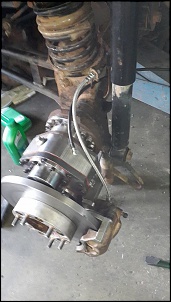

Flexível tipo aeroquip.

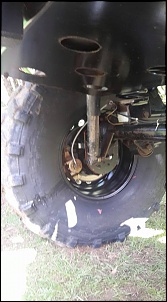

Pinças nas costas da roda.

[sergiocavallaro]

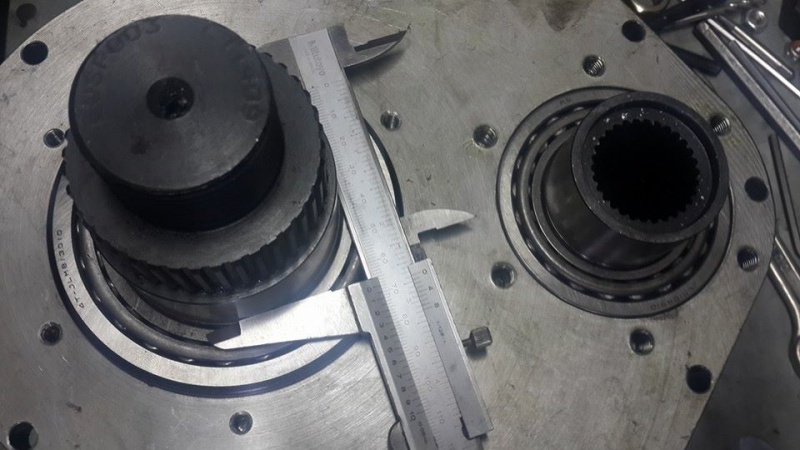

Diâmetro do semi eixo.

[sergiocavallaro]

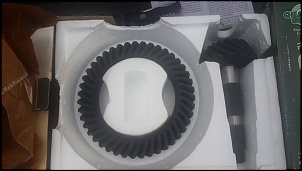

Relações 14x43.
A redução total será 6,15 com o portal.

[sergiocavallaro]

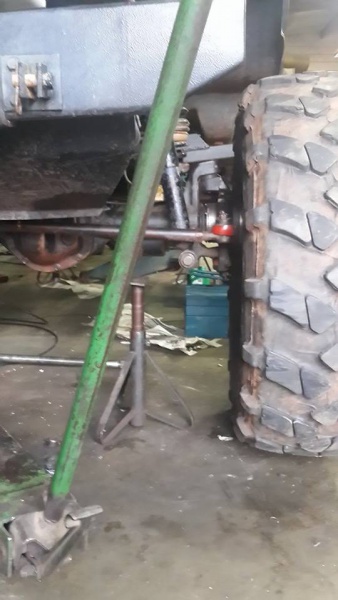

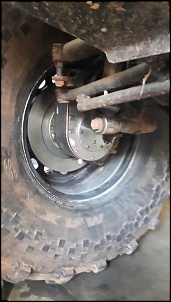

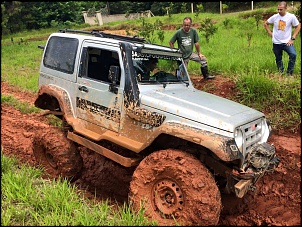

Vão livre de 475mm

[sergiocavallaro]

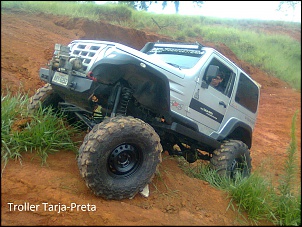

Tá funcionando. hora dos ajustes.

[sergiocavallaro]

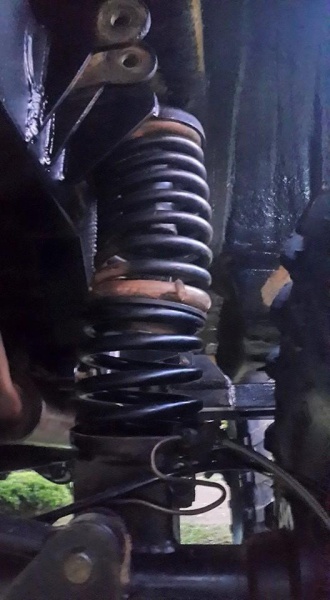

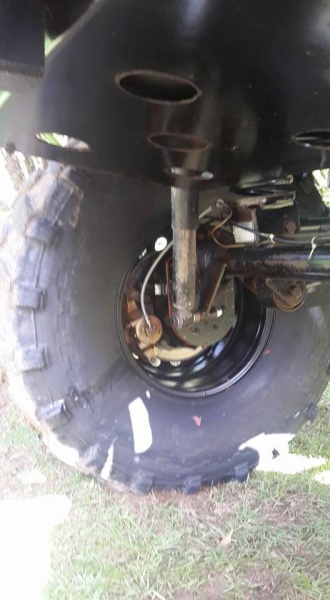

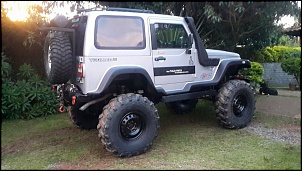

Ajustei a altura da traseira. Agora usei a mola original + 4 elos da mola da Rota que tem o fio mais grosso.

[sergiocavallaro]

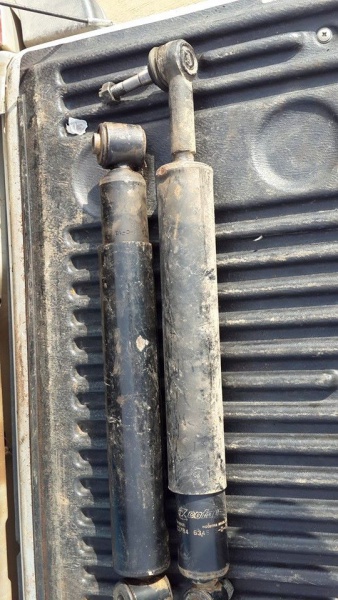

O amortecedor do MB 1313 não ficou bom no Tarja. Só consegui curso grande. O resto ficou ruim. O troller inclinava demais nas curvas e socava quando passava nos buracos e nas elevações da pista.
Então troquei os dois traseiros pelo amortecedor de direcao do onibus MB O-370.
Ainda não testei na trilha mas ficou excelente no asfalto.
As medidas são:
Aberto 880mm
Fechado 570mm de centro a centro.
Próxima etapa é trocar os dianteiros também.

[Foltram F 1000]

Sergio Parabéns pelo projeto, semana passada eu e o Inácio Cobra estávamos falando justamente
desse seu eixo portal que por sinal ficou muito bem feito, estou ansioso para saber sobre o seu
desempenho, afinal não é nada fácil desenvolver tecnologia para os fora de estrada devido ao seu
uso extremo.
Mais uma vez Parabéns e boa sorte nos testes.

[Renato Fraga]

Show, hein???

Tem mais fotos ou detalhes do portal??? Desenhos ou coisa do tipo???

Abração
