    Conversão de medidas de torque de motor.




    Caros amigos Foristas.

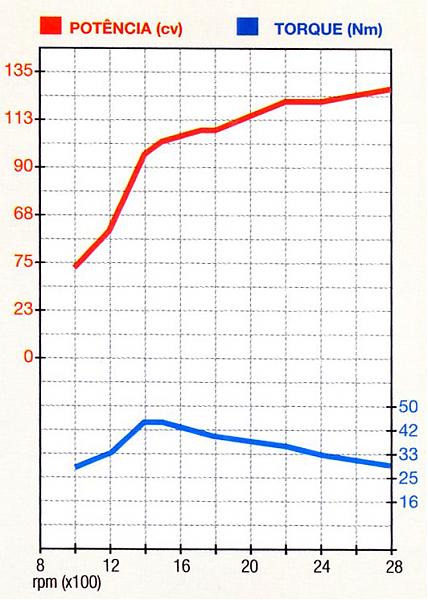

    Achei uma tabela do motor Cummins, onde apresenta Potência (cv) e o Torque (Nm), conforme demonstra anexo.

    Ao transformar em Kgf, os valores são baixos, onde estou errando?

    Aos especialistas, poderiam me ajudar?

    Desde já meus agradecimentos.

    Kim.
    Miniaturas de Anexos Miniaturas de Anexos Conversão de medidas de torque de motor.-dsc00756.jpg   Conversão de medidas de torque de motor.-comparar_euromeiii.jpg
    Imagens Anexas

  2. #2
    Usuário Avatar de joão k. chikui
    Entrada
    03/02/2007
    Local
    cotia/SP
    Idade
    53
    Posts
    2,552
    Kim , simplesmente pq esta tabela já deve estar com o torque em mkgf, e não em Nm.

    Esse é o BT3.9 ?
    Samurai Maracujá:Motor 1.6, eixo Hilux tras LR , Calmini 4.16 , SPOA, Jumelo revolver , Warn XD9000-i, 3k guerra 305/70-16

  3. #3
    Usuário Avatar de joão k. chikui
    Entrada
    03/02/2007
    Local
    cotia/SP
    Idade
    53
    Posts
    2,552
    Kim
    Este deve ser o Cummins B3.9120 P5-0 do F4000(torque de 45 mkgf a 1500 rpm) ou do cargo 712 (46,4 mkgf a 1500 rpm) , ambos com 120 CV a 2800 rpm.
    Samurai Maracujá:Motor 1.6, eixo Hilux tras LR , Calmini 4.16 , SPOA, Jumelo revolver , Warn XD9000-i, 3k guerra 305/70-16

  4. #4
    Usuário Avatar de lg_gustavo
    Entrada
    06/04/2004
    Idade
    37
    Posts
    716
    1 N.m = 0,10197162 kgf.m

    A unidade no eixo da curva deve estar errada...

    [ ]s

  5. #5
    Usuário Avatar de Tarcisio Pinheiro
    Entrada
    01/08/2007
    Idade
    40
    Posts
    202

    Unidades de medidas

    Olá, bom dia a todos !!

    Pelos meus conhecimentos é isso ai mesmo, a tabela está errada,
    Já deve estar marcando em Kgfm

    Tenho aqui um programa de conversão de unidades de medidas se quizerem eu coloco aqui adisposição

    Atée!!!

  6. #6
    Moderador Avatar de Elmer_Jeep
    Entrada
    05/01/2004
    Local
    Boa Vista/RR
    Idade
    35
    Posts
    13,149
    Com certeza faltam uns zeros nas medidas do torque. Já que no topo da tabela informa que o torque está expresso em Nm, se fossem realmente (aproximadamente) 42 Nm daria 4kg então está errado. Creio que o correto seriam(aproximadamente) 420Nm.


    Mais alguns numeros pra conversão:

    1Kgf.m = 10,0 Nm
    1Nm = 0,7378 ft.lb (libra pés)
    1Kgf.m = 7,233 ft.lb
    1Kgf = 10 N

    []'s

  7. #7
    Banido Avatar de ojaneri
    Entrada
    01/07/2004
    Idade
    32
    Posts
    1,950
    1 KiloGrama Força Metro (KgFm) = 9,80665 Newton Metro (Nm)

  8. #8
    Usuário Avatar de Tarcisio Pinheiro
    Entrada
    01/08/2007
    Idade
    40
    Posts
    202

    Programa de conversão

    Olá pessoal,

    Aí vai o programa de conversão de varias e varias unidades de medida,
    espero ajudar,OK


    Ateé!!!!!!
    Arquivos Anexos

  9. #9
    Kim
    Kim está offline
    Usuário Avatar de Kim
    Entrada
    17/10/2005
    Local
    Nova Aliança do Ivaí/PR
    Idade
    43
    Posts
    10,307
    Caramba, ninguém viu o llinck do programa conversor que coloque no post #1???

    É do IPEM!

  10. #10
    Usuário Avatar de Hugo4x4
    Entrada
    24/04/2005
    Local
    São José do Rio Preto/SP
    Posts
    1,040
    Citação Postado originalmente por Kim Ver Post
    Caros amigos Foristas.

    Achei uma tabela do motor Cummins, onde apresenta Potência (cv) e o Torque (Nm), conforme demonstra anexo.

    Ao transformar em Kgf, os valores são baixos, onde estou errando?

    Aos especialistas, poderiam me ajudar?

    Desde já meus agradecimentos.

    Kim.
    Kim,

    O gráfico tem dois erros, um no torque onde os valores mostrados devem ser multiplicados x 10 para serem expressos em Nm e outro no eixo "y" onde diz 75 CV o valor correto é 46 CV.
    A relação entre torque e potência está dada por:

    Torque [kgfm] = 716,2 x N[CV] / Rpm

    Calculando para N = 113 CV e 1960 Rpm temos um torque de 41,3 kgfm que equivalem a 404,8 Nm (do gráfico 380 Nm).
    Hugo4x4
    Defender 110 04
    Jeep CJ5 73
