Prezados Amigos,
Bom dia; tomo a liberdade de postar aqui, para uso gerALL, uma extração de páginas de um manual muito bom sobre alternadores Bosch (o manual poderá ser obtido em www.manualesdemecanica.com), a qual diz respeito ao esquema elétrico do Terminal W, que quando inexistente no alternado, poderá e deverá ser adaptado neste, desde que com conhecimento técnico prévio para isto. Para os motores Diesel/gasóleo, que não possuem sistema elétrico de ignição, com bobina, distribuidor e velas de ignição, tal como veículos gasolina/àlcool; será necessário obter sinal do alternador (Terminal W), para determinar a rotação do girabrequim/volante do motor. Como já foi dito aqui, ajustes finos poderão ser feitos, através do corpo do conta-giros, caso este tenha esta opção, mas o diâmetro da polia original é importante, para maximizar e aproximar a medição. Bom proveito a todos, um grande abraço e saudações.
P.S.: Foi também adicionado manuais instrumentos Cronomac.
CONTAGIROS X Alternador
Versão Imprimível
-
28/12/2010, 12:21Cláudio BrasíliaTerminal W...
-
30/12/2010, 01:07elvis
Troquei o meu alternador pelo do caminhão mercedes disseram que é do
"mercedes bicudinho"
ele já tem a saída para o contagiros , ficou perfeito mas a amperagem é menor acho que 60 amp. -
15/09/2015, 09:30fabiano r
Ressuscitando o tópico!

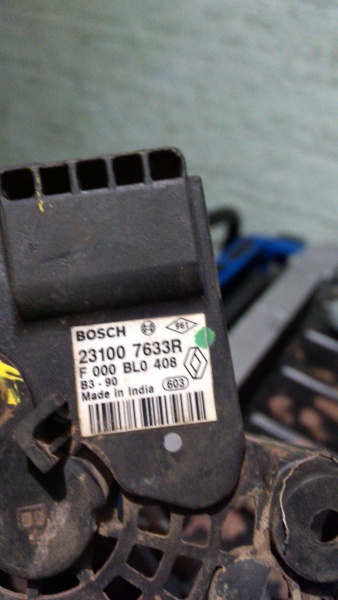

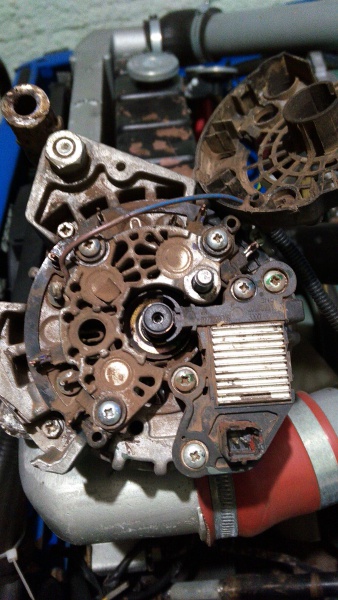

Estou a dias apanhando com um conta giros Turotest modelo 301238, estou usando um alternador bosch da linha Renault que não tem a saída W para o conta giros, deixei no eletrecista o qual adaptou o fio para saída W mas o conta giros marca menos, ainda vou fazer mais testes mas como o acesso ao alternador é complicado preciso retirar a bomba da DH e retirar o alternador para ter acesso a tampa traseira, ontem retirei para verificar mas não fiz mais testes devido ao tardar da hora, segue as fotos, caso alguém tenha conhecimento poderia me informar se a ligação está correta?
Anexo 511802Anexo 511803 -
15/09/2015, 09:48FbandCitação:
Postado originalmente por fabiano r
Fabiano,
Será que o conta giros não está marcando menos pela alteração do tamanho das polias?
Ele não possui uma regulagem?
Abs -
15/09/2015, 09:50fabiano r
Fabio as polias são originais mercedes, não tem regulagem nesse conta giros, inclusive mandei e-mail para a Turotest vamos ver se respondem.
Abração! -
15/09/2015, 10:17Fband
Como você sabe que está marcando menos? Tem outro medidor no virabrequim?
Abs -
15/09/2015, 11:15fabiano rCitação:
Postado originalmente por Fband
por que para chegar em 2000 rpm tem q fazer saltar as bielas kkkk -
15/09/2015, 11:26Fband
Pelo pouco que eu entendo, a ligação parece estar certa... talvez seja o conta giros que não é compatível..
Abs -
21/09/2015, 10:10CAPT GOTTLIEB
Como instalei e calibrei o conta-giros Cronomac do meu JIPÃO Band, motor OM314, alternador MB Sprinter 310 (85A):
Ligado o conta-giros no terminal W do alternador. Colocado o motor para funcionar até estabilizar bem a marcha lenta. No OM314 fica em torno de 600 RPM. Aparafusar ou desaparafusar o parafuso de regulagem (face posterior do conta-giros) até ficar em 600 RPM e fixação final do conta-giros. Já ficou calibrado. Nota: o sinal do terminal W só será enviado ao conta-giros quando o alternador estiver excitado (luz vermelha do painel apagada - carregando a bateria).
Anexo 512405 Anexo 512406 -
21/09/2015, 10:49Fbandmas nesse caso você não tem a certeza de que o motor esteja realmente em 600 rpm. Então o conta giros pode não estar indicando corretamente...Citação:
Postado originalmente por CAPT GOTTLIEB
Abs -
21/09/2015, 12:08CAPT GOTTLIEBFBand, a rigor a sua crítica procede. Mas eu conversei com o pessoal da Cronomac e foram eles que me passaram esta dica. Realmente não dá para saber se o motor OM314 na marcha lenta está rodando a 600, 610, 650, 590 RPM, mas como está próximo de 600 RPM a calibração fica razoavelmente aproximada. É um método prático, com uma margem de erro aceitável. Porém o pessoal da Cronomac me disse também que se eu quisesse uma medida perfeita teria que medir a RPM do motor com um aparelho eletrônico, o que não fiz. Quando meu JIPÃO está a 1500 RPM pode ser que na realidade esteja entre 1450 e 1550 RPM, mas na prática isso não faz diferença. Abraços,Citação:
Postado originalmente por Fband
-
21/09/2015, 13:35FbandExato, só falei porque sou chato mesmo... kkkkkCitação:
Postado originalmente por CAPT GOTTLIEB
Abração!!
