Cara..Citação:
Postado originalmente por Caio Tessa
Eu acho bacana de cano tb, mais pra mim ia ficar difícil de fazer.. Precisa de viradeira e não tenho acesso fácil.. Pra cortar as chapas um corte no plasma e uma dobradeira me resolvem.. Como tem uma empresa que faz esse serviço, pra mim fica mais acessível..
[ ]´s
Valeu VellascoCitação:
Postado originalmente por Vellasco
As chapas são de aço 1020 com espessura de 1/8".. O único problema de desenvolver e o tempo.. Como não é minha profissão as coisas demoram um pouco pra sair, mas saí...
[ ]´s
Medidas do parachoque de chapa de aço do Vitara 4 portas 98
Versão Imprimível
-
01/08/2013, 23:55rodrigo.hoffman
-
14/09/2013, 23:59cassio xanxerê
Rodrigo deixa te incomodar to querendo um para-choque assim também mas o meu e 97 4 portas será que serve as medidas será que so muda na fixação outra coisa fica muito pesado? parabém ele ficou show de bola
-
16/09/2013, 00:05rodrigo.hoffmanCara..Citação:
Postado originalmente por cassio xanxerê
Não sei te dizer se serve no 4 portas.. Se o original do 2 e 4 portas for igual deve servir, pq eu usei os locais da fixação original pra prender esse ai.. Qt ao peso eu acredito que deve ta perto de uns 20 a 25 kg sem a mesa do guincho e os suportes dela..
[ ]´s -
17/09/2013, 00:36Buno Ventura
Rodrigo,
Poderia conferir as medidas pois não estão batendo com a que tenho...
Segue as minhas.
Grato
Anexo 431195 -
17/09/2013, 22:29rodrigo.hoffmanVou conferirCitação:
Postado originalmente por Buno Ventura
To meio na corrida essa semana, mas assim que sobrar um tempinho eu dou uma verificada e volto aqui pra contar..
[ ]´s -
08/10/2013, 21:24fsalata
Boa noite pessoal.

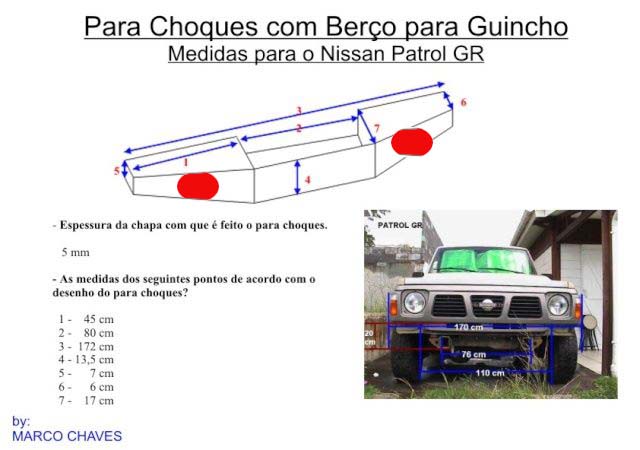

Tenho uma dúvida referente a medida da peça indicada abaixo, gostaria de uma ajuda obrigado.
Hoffman vc conferiu as medidas, pode passar novamente ?
Anexo 434266 -
09/10/2013, 13:22Buno VenturaAs medidas que passei no meu poste anterior bateram no meu Side porem ele e 2 portas, eu tenho o projeto completo em cad (SolidWorks) se quiser eu te mando...Citação:
Postado originalmente por fsalata
Abraços -
09/10/2013, 22:59Rainer 89
Bruno,
Você teria como me passar esse projeto em CAD.
Tenho planos de futuramente fazer um parachoque pro meu Side, to buscando projetos e ideias para fabricar um.
Grato, -
09/10/2013, 23:59rodrigo.hoffmanRapaziada..Citação:
Postado originalmente por fsalata
Desculpa ai a demora.. Fui agora lá dar uma conferida nas medidas... Baseado no desenho acima segue os valores:
- 550 mm
- 500 mm
- 1600 mm
- 160 mm
- 55 mm
- 140 mm
- 170 mm
- o vão central (frontal) tem 890mm
- os laterais tem 410 mm
- tb tem uma aba inferior (parte de baixo) inclinada 45° de 500 mm em todo o para choque
A chapa que utilizei foi de 1/8"
Abraços -
10/10/2013, 06:46Buno VenturaOpa mando sim me manda uma mp com seu email...Citação:
Postado originalmente por Rainer 89
Abraços -
10/10/2013, 07:11fsalataBrno por favor me envie o projeto em cada para o email fabiano.salata@gmail.com , não posso mandar mensagem MP nao tenho mais de 50 msg no forum..Citação:
Postado originalmente por Buno Ventura
Obrigado.. -
10/10/2013, 07:12fsalataObrigado Rodrigo pelas informações.Citação:
Postado originalmente por rodrigo.hoffman
