Projetado do inicio ao fim

[oliver.vs]

Tweet

Vc vai fazer as dobras como?? chassis será reto?
fui ver os Ibex e é muito parecido com o UMM so muda a frente.
Eu gostei do projeto... vc ja fez uma estimativa do custo final?

[nicolaslancaster]

Vc vai fazer as dobras como?? chassis será reto?
fui ver os Ibex e é muito parecido com o UMM so muda a frente.
Eu gostei do projeto... vc ja fez uma estimativa do custo final?

As dobras serão com uma dobradeira comum, mesmo as vigas travessas estruturais o serão.
De fato o Ibex lembra o UMM com as laterais do capô rebaixadas. A título de informação o Ibex foi baseado no Land Rover Defender (estruturalmente falando) mas são bem distintos
Acho o Ibex muito bonito
Sobre o valor, eu não gostaria que ultrapassasse uns R$40.000,00 quanto menos melhor.

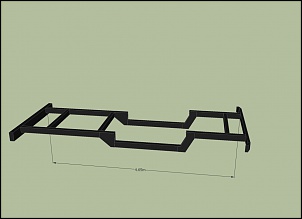

Sobre o chassi eis a imagem
Ainda farei muita alteração para ajustá-lo as condições de realidade

[Kirynoo]

Sobre as considerações!

- Então vá de Eixos, Cambio e CT de Toy.Band, encontra peças para ela no mundo inteiro!
- Motor, Q20B é um temperamental sim, mas é simples direto e objetivo, faz seu trabalho sem reclamar!
S4T-Plus é outro do mesmo genero, é bem mais bruto que o Q20B.
- DH - ZF - é super confiável! e não estraga facilmente (quando muito trocar um reparo, que é bem simples)
- Semi eixos, cruzetas e homocineticas e todos os envolventes, dependo dos eixos que vai usar!
- Para todos tem opções de "reforço" desde os nacionais até os importados (depende do bol$$$$$o)


Quanto aos pitacos:
- Cruzetas/homocineticas - Depende do angulo que tera a suspa com maximo encutamento e maxima extensão, e outros detalhes básicos destes itens.
- Porque este rebaixo no chassi, qual a funcionalidade dele? Aparentemente estaria limitando o vão livre com solo o que dificultaria transposição de algum obstáculo. Não seria mais apropriado para um veiculo para situações extremas, que os eixos tivessem uma movimentação mais livre? Como está usando Molas Helicoidais, poderia pensar numa solução diferente para o chassis que permita uma melhor mobilidade dos eixos.

- Voce mesmo fará as dobras nas chapas ou vai mandar para alguma especializada?
- uma observação simples na template do capô (1530mm), já observou que para dobrar este capô vai precisar de chapa fora do padrão comercializado no Brasil. ou talvez eu não tenha percebido corretamente.
- Onde ficou o centroide do projeto? qual a altura relativa ao solo?

- já projetou/simulou/pensou no rolamento lateral do projeto?
- e a dinamica geral.

Quanto ao Sketchup é interessante! ele faz montagens complexas, soldas, e tudo mais?

Pessoal: é Eng.Mecânico?

[nicolaslancaster]

Sobre as considerações!

- Então vá de Eixos, Cambio e CT de Toy.Band, encontra peças para ela no mundo inteiro!
- Motor, Q20B é um temperamental sim, mas é simples direto e objetivo, faz seu trabalho sem reclamar!
S4T-Plus é outro do mesmo genero, é bem mais bruto que o Q20B.
- DH - ZF - é super confiável! e não estraga facilmente (quando muito trocar um reparo, que é bem simples)
- Semi eixos, cruzetas e homocineticas e todos os envolventes, dependo dos eixos que vai usar!
- Para todos tem opções de "reforço" desde os nacionais até os importados (depende do bol$$$$$o)


Quanto aos pitacos:
- Cruzetas/homocineticas - Depende do angulo que tera a suspa com maximo encutamento e maxima extensão, e outros detalhes básicos destes itens.
- Porque este rebaixo no chassi, qual a funcionalidade dele? Aparentemente estaria limitando o vão livre com solo o que dificultaria transposição de algum obstáculo. Não seria mais apropriado para um veiculo para situações extremas, que os eixos tivessem uma movimentação mais livre? Como está usando Molas Helicoidais, poderia pensar numa solução diferente para o chassis que permita uma melhor mobilidade dos eixos.

- Voce mesmo fará as dobras nas chapas ou vai mandar para alguma especializada?
- uma observação simples na template do capô (1530mm), já observou que para dobrar este capô vai precisar de chapa fora do padrão comercializado no Brasil. ou talvez eu não tenha percebido corretamente.
- Onde ficou o centroide do projeto? qual a altura relativa ao solo?

- já projetou/simulou/pensou no rolamento lateral do projeto?
- e a dinamica geral.

Quanto ao Sketchup é interessante! ele faz montagens complexas, soldas, e tudo mais?

Pessoal: é Eng.Mecânico?

Sempre muito grato pela sua intervenção...

[nicolaslancaster]

Sobre as considerações!

- Então vá de Eixos, Cambio e CT de Toy.Band, encontra peças para ela no mundo inteiro!
- Motor, Q20B é um temperamental sim, mas é simples direto e objetivo, faz seu trabalho sem reclamar!
S4T-Plus é outro do mesmo genero, é bem mais bruto que o Q20B.
- DH - ZF - é super confiável! e não estraga facilmente (quando muito trocar um reparo, que é bem simples)
- Semi eixos, cruzetas e homocineticas e todos os envolventes, dependo dos eixos que vai usar!
- Para todos tem opções de "reforço" desde os nacionais até os importados (depende do bol$$$$$o)


Quanto aos pitacos:
- Cruzetas/homocineticas - Depende do angulo que tera a suspa com maximo encutamento e maxima extensão, e outros detalhes básicos destes itens.
- Porque este rebaixo no chassi, qual a funcionalidade dele? Aparentemente estaria limitando o vão livre com solo o que dificultaria transposição de algum obstáculo. Não seria mais apropriado para um veiculo para situações extremas, que os eixos tivessem uma movimentação mais livre? Como está usando Molas Helicoidais, poderia pensar numa solução diferente para o chassis que permita uma melhor mobilidade dos eixos.

- Voce mesmo fará as dobras nas chapas ou vai mandar para alguma especializada?
- uma observação simples na template do capô (1530mm), já observou que para dobrar este capô vai precisar de chapa fora do padrão comercializado no Brasil. ou talvez eu não tenha percebido corretamente.
- Onde ficou o centroide do projeto? qual a altura relativa ao solo?

- já projetou/simulou/pensou no rolamento lateral do projeto?
- e a dinamica geral.

Quanto ao Sketchup é interessante! ele faz montagens complexas, soldas, e tudo mais?

Pessoal: é Eng.Mecânico?

Sobre o motor... o que aparece no meu desenho é o Caterpillar 3406B 6 cilindros em linha não que eu vá utilizá-lo.

Sobre as dimensões de chapa; pagina 2 do documento no link
https://www.belgo.com.br/produtos/pl...anks_rolos.pdf

o representante dessa empresa está a 70Km da minha casa em:

Juiz de fora
Endereço: Rua Henrique Burnier, 580
Bairro: Mariano Procópio
Cep: 36080-150
Telefone: (32) 3228-7950

Eu utilizo com certa freqüência chapas de 3m x 1,5m x 14; 16; 18 e 20

Todo o projeto é provisório só o conceito não. Sobre esse ultimo: carro simples que possa ser fabricado até em uma serralheria e de uso severo (certamente me expressei mau com o termo “uso extremo”). Meu foco é nesse conceito e não no desenho da carroceria ou do chassi… Com meia dúzias de cliques no mouse posso fazer as alterações e correções pertinentes. E correndo o risco de ser arrogante, construí-lo com minhas próprias mãos é ainda mais fácil para mim.

Veja o desenho agora o chassi é reto e claro não possui os pontos de fixação e ancoragem da suspensão, carroceria, motor, barras estabilizadoras etc. As travessas, é bem possível que sejam reposicionadas.


Sobre a dobra das chapas, tenho algum recurso técnico e ferramental para esse intento. Acredite não é sofisticado.

Sobre o centróide nunca havia ouvido ou visto esse termo, porém se ele se refere ao centro geométrico ou mesmo o centro de gravidade ou de massa e sua altura relativa do solo, isso pode ser definido, estimado, calculado ou encontrado empiricamente. Pensemos nisso depois!

Sobre o rolamento certamente você sabe que está relacionado diretamente com o centro de massa e a dinâmica de uso. Como eu disse acima pensemos nisso depois!

Quanto ao Sketchup eu diria que ele só não faz chover… Brincadeira. Utilizo muito o autocad, o Sketchup é muito bom por ser gratuito e para fazer maquetes eletrônicas em 3D. É possível construir qualquer elemento de máquina complexo. Pode-se montar o projeto como no mundo real, peça por peça e juntar tudo como em um quebra-cabeça.

Imagino que queira saber minha formação quando pergunta se sou engenheiro mecânico:
Permita-me uma lembrança. Tive um professor de filosofia que dizia que um doutor é um burro carregado de muitos livros ironicamente tenho quase 2000 sobre os mais variados temas, todos lidos reiteradas vezes. Vejo que você é muito inteligente e solícito só precisa ser mais cortês -fazer meu trabalho sem reclamar… lamentável, auto crítica não é reclamação! Voltando ao assunto, diziam no passado que eu era Físico mas isso já passou, hoje sou uma espécie de inventor em tempo integral. Trabalho dando forma e solução tecnológica aos conceitos de pesquisadores e cientistas de algumas universidades. Tecnicamente falando sou instrumentista científico (Também já tive confecção e quebrei). Nas horas vagas fabrico carretinha e congêneres.
Desculpe-me se inflacionei a resposta.
Mas a idéia é boa talvez eu volte a estudar Engenharia Mecânica.

[Kirynoo]

ahahaahaha! Centroide, centro de Gravidade ou centro de massa são tudo farinha do mesmo saco, significam a mesma coisa!
Correto que pode ser deixado para depois, bem como a parte geral de dinamica.

Quanto a forma do Chassis, foi somente um questionamento simples. Para uso severo quanto mais simples e resistente melhor. Eu colocaria uma travessa a mais, o posicionamento vai depender do motor cambio escolhido para aumentar a resistencia do conjunto.

Em hipótese nenhuma eu estava questionando sua formação, era somente para eu ter algum argumento mais específico. Quanto a cortesia, muitas vezes o texto não permite as várias nuances de entonação e nem sou muito bom em escrever também, (sacrifico o pobre do lusitano abrasileirado quase sempre). Muito bom ser inventor em tempo integral, dar forma e solução tecnológica a conceitos de pesquisadores realmente é uma dádiva! Tive o prazer de conhecer um, (Sr. Francisco, na época ele tinha uns 65 a 70 anos) que não tinha formação academica, mas era um mestre em traduzir em realidade os conceitos de fisica básica (mecanica).

[nicolaslancaster]

ahahaahaha! Centroide, centro de Gravidade ou centro de massa são tudo farinha do mesmo saco, significam a mesma coisa!
Correto que pode ser deixado para depois, bem como a parte geral de dinamica.

Quanto a forma do Chassis, foi somente um questionamento simples. Para uso severo quanto mais simples e resistente melhor. Eu colocaria uma travessa a mais, o posicionamento vai depender do motor cambio escolhido para aumentar a resistencia do conjunto.

Em hipótese nenhuma eu estava questionando sua formação, era somente para eu ter algum argumento mais específico. Quanto a cortesia, muitas vezes o texto não permite as várias nuances de entonação e nem sou muito bom em escrever também, (sacrifico o pobre do lusitano abrasileirado quase sempre). Muito bom ser inventor em tempo integral, dar forma e solução tecnológica a conceitos de pesquisadores realmente é uma dádiva! Tive o prazer de conhecer um, (Sr. Francisco, na época ele tinha uns 65 a 70 anos) que não tinha formação academica, mas era um mestre em traduzir em realidade os conceitos de fisica básica (mecanica).

Olá meu caro;
Você deu-me uma dica de ouro quando disse “o posicionamento vai depender do motor cambio escolhido” vou partir para definir esse conjunto. Suponho que, depois seja conveniente a definição de eixo e suspensão. Correto? Se sim depois redesenho o chassi.
Humildade, você demonstra ter essa virtude, apesar de não conhece-lo pessoalmente tenho certeza de que é um homem de caráter.
Sobre a formação: O trabalho e a profissão de um homem devem ser respeitados. A formação… isso sim é perfumaria (serve para abrir certas portas). Já o estudo contínuo, seja ele por qual meio for, preenche muitas lacunas e apara as arestas do nosso conhecimento.
Sobre o Sr. Francisco deve ter sido um privilégio conhecê-lo. Eu mesmo tive a sorte de ser aprendiz de muitos mestres. Uma grande revolta que eu tenho é que essas pessoas não podem dar aulas em escolas formais, existe um artifício legal para que eles lecionem mas, nesse caso eles, lamentavelmente e por conta de uma lei estúpida, não são chamados de professores e sim instrutores.
Vou deixar um link que simboliza essa minha revolta
Rubem Alves - Urubus e sabis

[nicolaslancaster]

Depois de um tempo parado eis umas outras imagens!
Na parte central da cabine deverá ter um recuo onde vão ser alojadas a embreagem, a caixa de marcha e possivelmente a caixa de transferência
Lembrando sempre que os desenhos aqui são apenas um estudo e não um projeto de engenharia.

[nicolaslancaster]

Essas imagens novas são uma atualização, já tenho o chassi mais bem definido e vou fazer um protótipo para teste
em tubo de 120 x 50 x 4,75 (mm) vai ficar muito rígido

[dudu83]

kkkkkkkkk, pensei que so eu tivesse essa ideia, venho projetando algo parecido, porem "mentalmente", estou reformando uma bandeirante praticamente sozinho, isso tem me dado muita luz sobre "montar" um carro..

minha ideia de chassis seria como a sua, tipo engesa, minhas sujestoes sao:

eixos dana 44, sao comuns em varios veiculos, ambos seriam rigidos, diversas opcoes de relaçao

setor de direçao zf, bomba de direçao dhb

caixa de cambio eaton com caixa de transferencia borgwrner (ranger, f1000 etc leve e robusta) porem modificaria o acionamento da embreagem, nas picapes modernas ele e muito complicado e caro alem de deixar o power train muito comprido, utilizaria um garfo como na bandeirante e caminhoes..

atuadores de embreagem utilizaria os trw das bands antigas e dos troler 2,8, simples e barato

motor, o mwm x10 ou o cumins 4bt, sao simples e baratos o problema seria o peso

utilizaria feixes de mola..

o ideal e utilizar chapa 20 e 18..

na lataria esbarei num probelma, a junçao entre as portas e a caroceria, isso nao consegui ainda definir

o capo seria como o do hummer, uma peça inteira que abre pra frente isso facilitaria a manutençao e montagem..

So nao sei se e possivel fabricar um prototipo sem airbar e abs e com motor mecanico..

[nicolaslancaster]

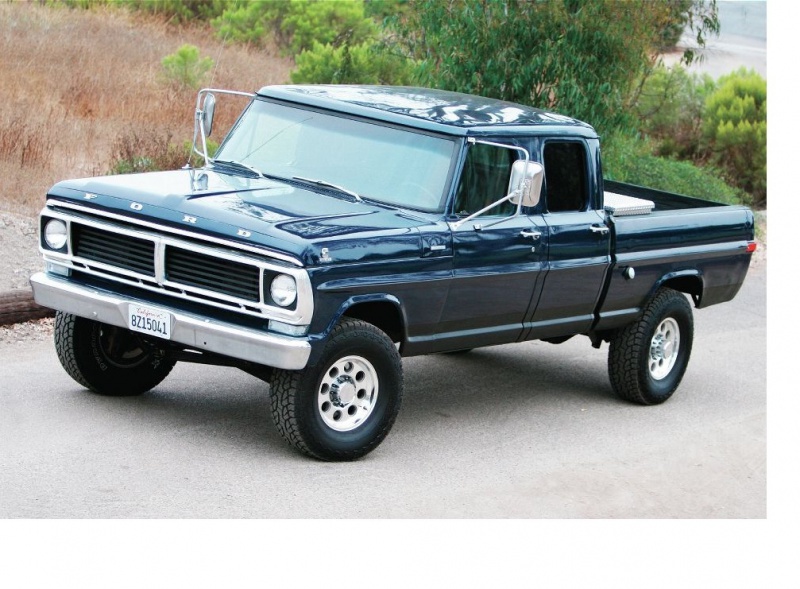

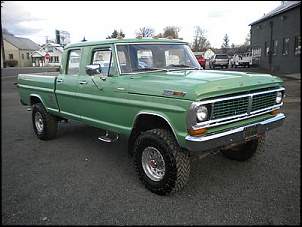

Obrigado pelo comentário DuDu83, é um grande incentivo. A propósito, estou reformando uma F100 e estou pensando em fazer outro chassi ou alongar e reforçar o que eu tenho para fazer uma cabine dupla como as F250 americanas como nas imagens e com tração 4x4, eixo rígido, mola semi-elíptica com reduzida. Bem, a carretinha que aparece junto é só uma curiosidade (eu as fabrico nas horas vagas).

[nicolaslancaster]

Sobre essa dúvida...
"o nao sei se e possivel fabricar um prototipo sem airbar e abs e com motor mecanico.."
o novo Troller T4 é classificado como fora de estrada assim está dispensado da obrigatoriedade do Air Bag

veja o artigo do CTB

"Art. 4º Estão dispensados do atendimento aos requistos desta Resolução os veículos fora-de-estrada, os veículos especiais, definidos pela norma NBR 13776 da Associação Brasileira de Normas Técnicas e os de uso bélico."
