CPU de bordo Pajero TR4

Bom pessoal,

Chegou hoje meu ScanGauge E, comprado nos EUA via Amazon e enviado por redirecionamento.

Demorou 1 mês e 1 semana para chegar. Fui taxado (R$ 170,00 de II + ICMS) em cima do valor declarado do produto, que foi de $ 95.96 (dolares).

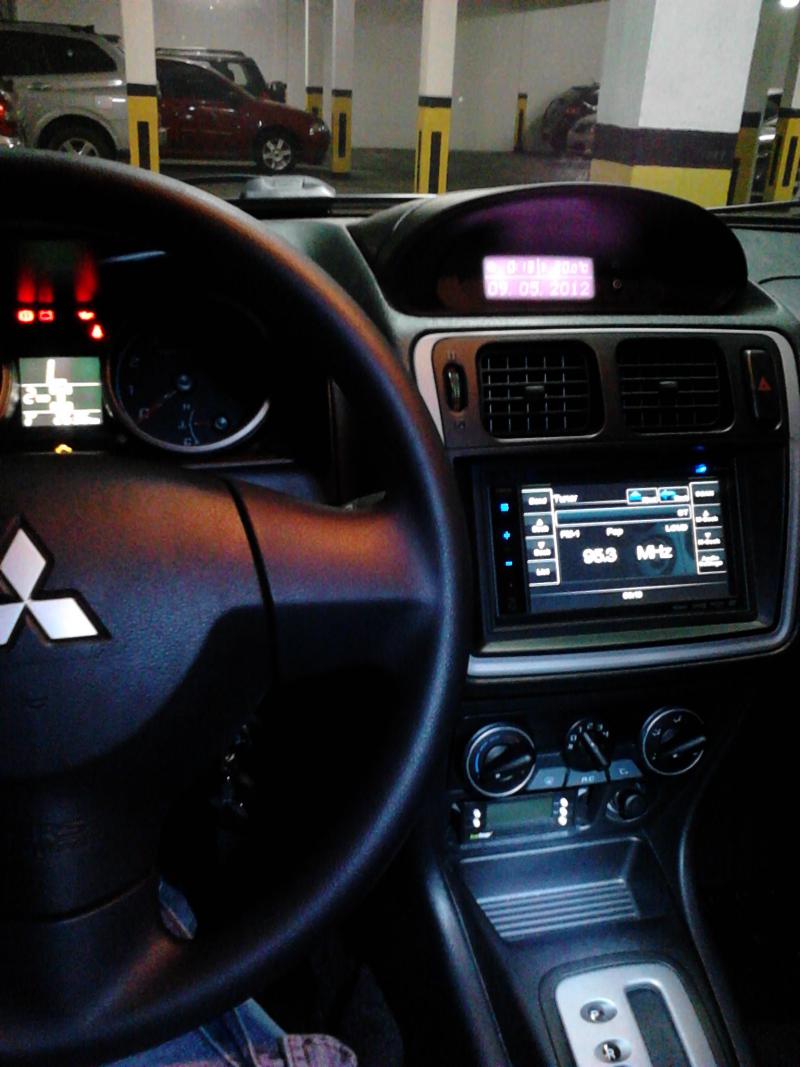

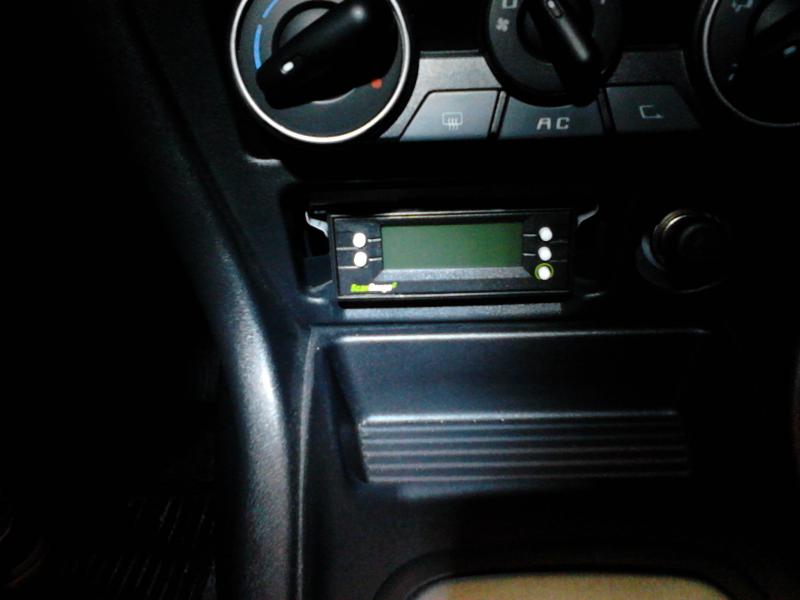

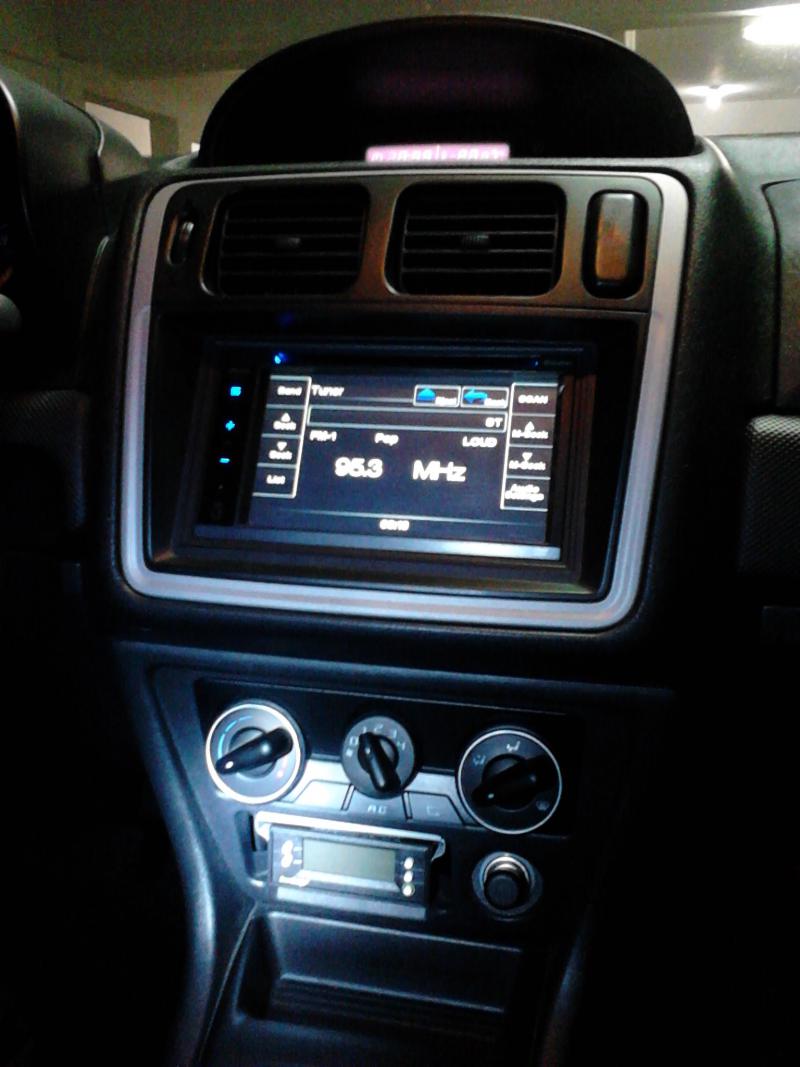

Realizei a instalação na TR4 de maneira bem simples. Pluguei na entrada OBD II, tirei o cinzeiro (aquele abaixo do ar condicionado), puxei o fio pelo buraco, e instalei o mesmo no lugar do cinzeiro, que não utilizo. Coube milimetricamente dentro da "casa" do cinzeiro que até parece que foi feito para ser instalado ali. Se tivesse comprado o Scangauge II, não caberia nesse lugar.

Sei que o ideal seria instalar na altura do painel para não tirar os olhos da estrada, mas não consegui achar um bom lugar para instalação nem no painel, nem perto dele.

A TR4 usa o protocolo de comunicação do aparelho denominado KWPF. Pelo que notei, quase todos as funções do aparelho funcionam.

Seguem as fotos.

Abraços.
Anexo 346394Anexo 346395Anexo 346396Anexo 346397

Gabriel, ficou bacana, apesar de muito embaixo.

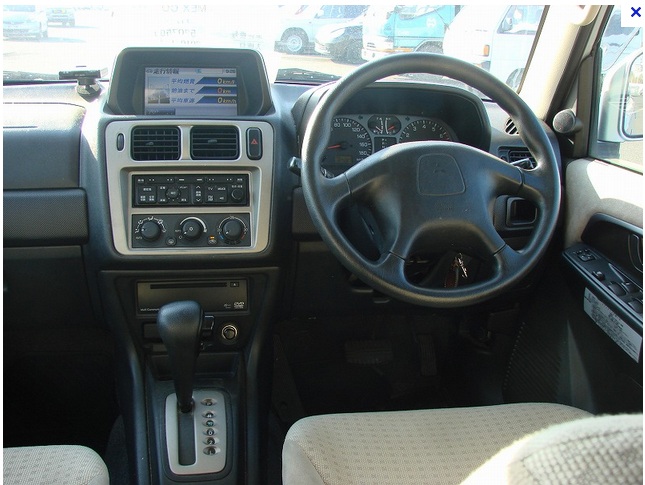

Eu vi essa foto de uma Pinin e fiquei me perguntando... olha o telão que tem esse modelo... e é uma 2005, igual a minha.

Anexo 346448

Uma pergunta: a TR4 tem algum modelo semelhante nos EUA? Pois mandar vir esse computador de bordo da Europa é uma mão de obra dos diabos.

Abraço!

Esse telão é uma central multimidia primária, pra fazer funcionar teria que trazer a tela, a moldura, os chicotes, a unidade do rádio e o leitor de dvd...

Se achasse pelo menos essa moldura já daria pra adaptar alguma coisa bacana naquele espaço

Pessoal,

desculpa a demora pra postar (viajo bastante).

Fico a disposição!

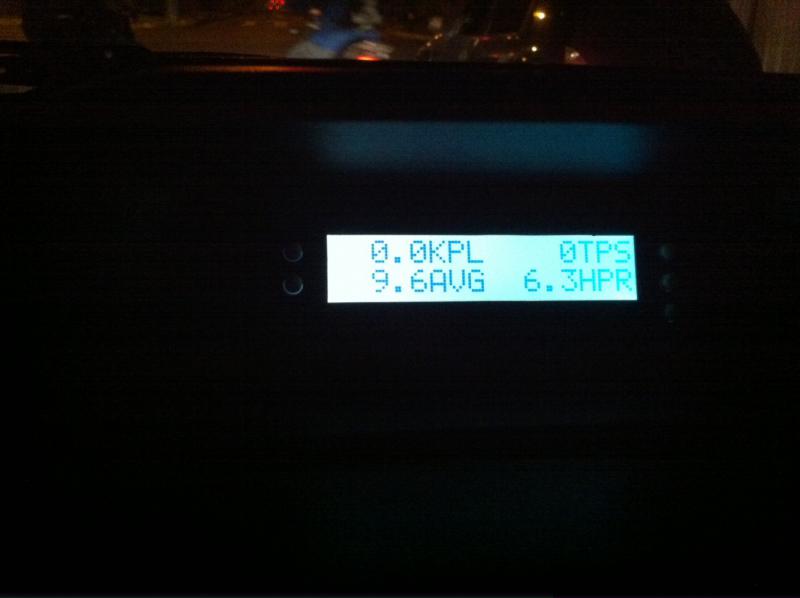

Anexo 349102

Anexo 349101

Citação:

---

Postado originalmente por caique

é esse aqui: Voltímetro Digital Relógio Termômetro Interno Externo Carro - R$ 64,90 no MercadoLivre
tinha um desses no defender e funciona muito bem. No caso da TR4, penso em retirar a caixa original e adaptar somente o display no lugar do relógio original...abçs

---

Opa,
Esse equipamento sai por US$11,30 no DealExtreme
3.8" LCD Digital Thermometer + Voltage Measuring Bar for Vehicles
E o frete é grátis.:concordo:
Abs

Citação:

---

Postado originalmente por Aurélio

Opa,
Esse equipamento sai por US$11,30 no DealExtreme
3.8" LCD Digital Thermometer + Voltage Measuring Bar for Vehicles
E o frete é grátis.:concordo:
Abs

---

Amigão, você colocou no lugar do relógio original?? Como fez? Coube direitinho? Vale a pena comprar esse lance? Conseguiu colocar o consumo em KM/L ?

Aqui no DealExtreme tem o Scan Gauge por $76 (free shipping). Até pode rolar imposto, mas nunca me taxaram. Só escolher embalagem pra presente (gift) e deixar que entreguem via postal mesmo, sem ser por DHL, Fedex... Segue o link: Scan Gauge 3.2" LCD 3-in-1 Automotive Computer - Worldwide Free Shipping - DX

Abraço,

Citação:

---

Postado originalmente por Aurélio

Opa,
Esse equipamento sai por US$11,30 no DealExtreme
3.8" LCD Digital Thermometer + Voltage Measuring Bar for Vehicles
E o frete é grátis.:concordo:
Abs

---

Tb fiquei interessado, cabe no mesmo local daquele relógio? a instalação é simples??

Citação:

---

Postado originalmente por RValle

Amigão, você colocou no lugar do relógio original?? Como fez? Coube direitinho? Vale a pena comprar esse lance? Conseguiu colocar o consumo em KM/L ?

Aqui no DealExtreme tem o Scan Gauge por $76 (free shipping). Até pode rolar imposto, mas nunca me taxaram. Só escolher embalagem pra presente (gift) e deixar que entreguem via postal mesmo, sem ser por DHL, Fedex... Segue o link: Scan Gauge 3.2" LCD 3-in-1 Automotive Computer - Worldwide Free Shipping - DX

Abraço,

---

Fala cara,

Sabes dizer se esse scan da deal extreme funciona na TR4 2006? Outra coisa, será que ele cabe no lugar do relógio original?

Abraço!

Opa.

Eu não o instalei numa TR4.
Como eu já havia visto no DX achei interessante compartilhar com os amigos, pois é mais barato do que no ML.
Abs

Ai gente, também estou interessado em ocupar melhor aquele espaço. Nas minhas pequisas identifiquei que a TR4 a gasolina tem protocolo difícil de ser acessado. Até agora somente o Evoscan parece que faz o link. Peguei um aparelho para testar o V-checker A-301. tem dimensões legais 6,5x 9,5cm. Visor de cristal com a mesma cor do odometro e som original. Várias funções de leitura da injeção (fiz o teste na triton e fiquei empolgado). Faz escolha do que você quer ver na tela 5 itens. Faz verificação de código de erros e apaga códigos gravados. Uma verificação completa. Infelizmente não funcionou na TR4 2005 e na Tracker 2009. Funciona nas TR4 com injeção magnetti marelli (flex).

Tem no mercado livre anunciado mas os preços altos em comparação com essa que me passaram. Se funcionasse é claro. Vou fazer um último teste isolando o pino 1 do conector. Na ObdII são 16 pinos. 8 em cima 8 embaixo.
1 02 03 04 05 06 07 08
9 10 11 12 13 14 15 16 na TR4 gasolina tem disponível pinos 1,4,5,7,9 e 16.
Quem tem o Evoscan, pode dizer como comprou e qual gps instalou?

Citação:

---

Postado originalmente por Periquitooffroad

Ai gente, também estou interessado em ocupar melhor aquele espaço. Nas minhas pequisas identifiquei que a TR4 a gasolina tem protocolo difícil de ser acessado. Até agora somente o Evoscan parece que faz o link. Peguei um aparelho para testar o V-checker A-301. tem dimensões legais 6,5x 9,5cm. Visor de cristal com a mesma cor do odometro e som original. Várias funções de leitura da injeção (fiz o teste na triton e fiquei empolgado). Faz escolha do que você quer ver na tela 5 itens. Faz verificação de código de erros e apaga códigos gravados. Uma verificação completa. Infelizmente não funcionou na TR4 2005 e na Tracker 2009. Funciona nas TR4 com injeção magnetti marelli (flex).

Tem no mercado livre anunciado mas os preços altos em comparação com essa que me passaram. Se funcionasse é claro. Vou fazer um último teste isolando o pino 1 do conector. Na ObdII são 16 pinos. 8 em cima 8 embaixo.
1 02 03 04 05 06 07 08
9 10 11 12 13 14 15 16 na TR4 gasolina tem disponível pinos 1,4,5,7,9 e 16.
Quem tem o Evoscan, pode dizer como comprou e qual gps instalou?

---

Puxa vida, a minha é justamente uma TR4 2005... tava até animado com isso e agora jogaram balde de água fria. :-(

Citação:

---

Postado originalmente por cdmax

Hoje instalei o Scangauge II na minha TR4.

Deu um pouco de trabalho para conectar, mas depois de alguns resets e reconexões a CPU ficou funcionando perfeitamente!

Instalei a mesma no local do relógio (TR4 2009), e nao ficou nada mal...

---

CDMAX,

Comprei um Scangauge II e estou com dificuldades para instalar na minha TR4 2005. pode me ajudar?

Qual foi o padrão que ficou funcionando no seu caso? ISO?

Tem relatos aqui que a TR4 2005 está fora do padrão, mas não faz sentido (esperança é a última...).

Abraço
