Esse meu 600cc ja estamos a 2 meses, mas ja estou ficando louco !!! não aguento mais rsrsrss, Uma duvida, no eixo traseiro estamos com duvida sobre fazer com eixo estriado ou com chaveta ? Que material vc usou? aço 4340 ? Agradeço se vc me ajudar !Citação:
Postado originalmente por ediosp
Esses brinquedos custam muito caro !!! mas a adrenalina de andar com ele eh sensacional !!! Vlw !!!
Kart Cross - Fotos
Versão Imprimível
-
06/11/2012, 14:11A. Richard
-
06/11/2012, 14:23ediospCara, dois meses não é nada, comprei o meu fez um ano em outubro... ai a grana ficou curta e tive que segurar... Mas é meu, assim que conseguir terminar ai é se divertir...Citação:
Postado originalmente por A. Richard
Homocinéticas, normalmente são estriadas. É dificil saber qual a melhor. Na minha área de projetos, dizem que estriado é melhor pois cada dente tem uma face de contato, aumentando a resistencia, sendo que na chaveta tem apenas uma face, porém sendo bem maior... teria que avaliar o tamanho da chaveta usada (face) e os dentes (soma das faces e areas do dente).
Prefira um 4140 ou 4340... materia melhor... Um 1020 pode até aguentar, so que vai limitar (dependendo do diametro). Acho que valeria, já que tem um motor de 600cc e vai dar um baita torque, inventir numa tenmpera (tratamento) desse eixo, pois toda a carda/força vai estar nele...
O motor do meu é CB 450II, esquenta muito, por isso as ventoinhas. Depois quando der vou procurar em leilão um 600cc (hornet0 ou 750cc. Ai vai ser Brinquedo de gente grande... -
06/11/2012, 14:29A. RichardCara um kart com motor 600cc de hornet ficaria ANIMAL !!! estou contente ja com o meu 600cc, imagina um maior ! kkk, sobre o eixo estamos querendo fazer com aço 4340, de 40mm. Usamos homocineticas de passat . Sobre seu motor, aonde, ou de qual equipamento vc comprou as ventoinhas ? tb vou precisar disso . Vc tem facebook ? me adicione lá : Ademir Richard ReischCitação:
Postado originalmente por ediosp
Abrçs !!! -
06/11/2012, 15:33ediospBah, esses tempos vi num leilão uma GSX 750 antiga... Lance inicial R$ 500,00. No outro dia, era o leilão, pensei, nem vou, vai sair muito caro... Um colega meu foi e disse que a moto saiu por R$ 750,00.. Ela estava apenas sem carenagem, com um pisca e um retrovisor quebrado pois encostaram ela numa parede lá no depósito mesmo, no mais perfeita. Acredito que o motor devia esta perfeito... Perdi a oportunidade... Mas outra hora aparece...Citação:
Postado originalmente por A. Richard
As ventoinhas já vieram na gaiola... Mas esses tempo estive procurando um para meu trabalho (radiador de óleo hidráulico para guindaste) vou ver se ainda acho o contato... Mas acredito ser facil...
Aqui na empresa utilizamos o trocador de calor completo (Radiador) da marca Hydac (Trocadores de calor / radiadores: HYDAC) pode te ajudar a iniciar uma pesquisa... -
06/11/2012, 17:44Hendrick_DProjeto
EDIOSP, eu vi que voce colocou o projeto que eu disponibilizei aqui, voce colocou no seu blog! SEM PROBLEMAS! Mas voce se esqueceu de disponibilizar a parte em .PDF :???:
-
06/11/2012, 19:21ediospPerfeito Hendrick. Deve ter visto que escrevi no blog que vou fazer o projeto novamente em 3D, para que possa fazer algumas alterações. Por exemplo, tem partes do chassi que são feitas em 4 tubos diferente, que se for compra já dobrado, pode ser feito em duas ou até uma só.Citação:
Postado originalmente por Hendrick_D
Quanto menos pontos de solda, mais resistente fica o projeto/chassi.
Se der uma olhada pelo Blog, verá que tem outros projetos completos, e alguns que estou, digamos "remodelando" que tem apenas imagens e o andamento do projeto. Atualmente estou no da suspensão.
Aproveitando, você executou o projeto? -
07/11/2012, 01:10lpilz1Olá ediosp, sobre ventoinhas dá uma olhada nestas: Ventoinha Universal 9 Polegadas 12 Volts Para Radiador V09p - R$ 59,99 no MercadoLivreCitação:
Postado originalmente por ediosp
-
07/11/2012, 12:45ediospBoa dica!Valeu lpilz1. Obrigado pela dica! A. Richard, isso que estava procurando...?Citação:
Postado originalmente por lpilz1
-
07/11/2012, 13:17dieegoo12Construção

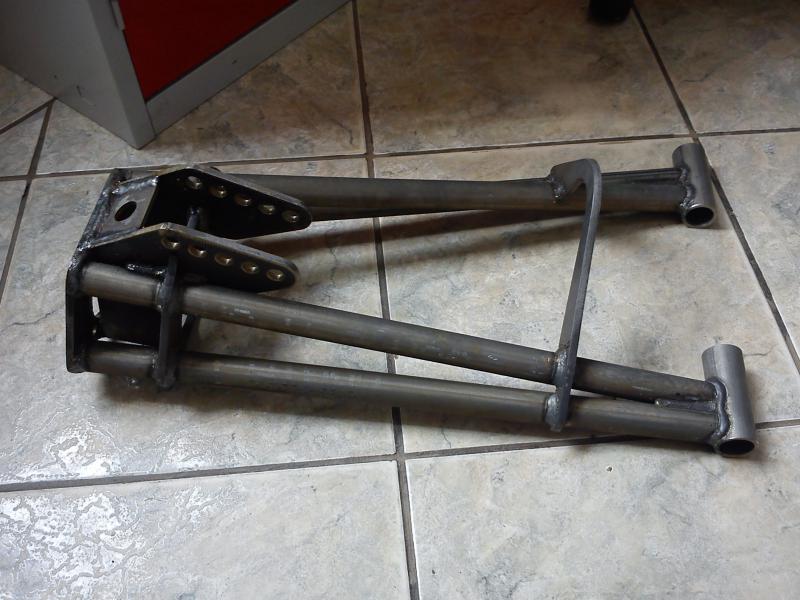

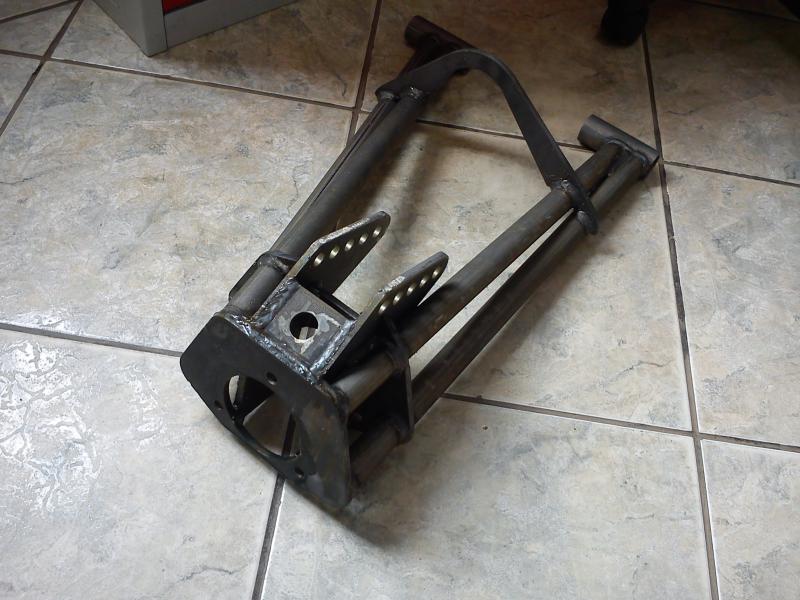

Hendrick_D olha as fotos da construção do meu Kart Cross 600cc
Estou comecei a fazer meu Kart Cross há 2 semana já, só que agora comecei a encontrar certas dificuldades, pois o projeto que tenho aqui não dá detalhes extremos da suspensão traseira, e agora estou quebrando a cabeça para começar a montar a parte de traz.
Anexo 379560Anexo 379561Anexo 379562 -
07/11/2012, 13:34ediospVai dizendo as duvidas ai cara... Derrepente podemos ajudar.Citação:
Postado originalmente por dieegoo12
Faço projetos e tenho este que está fazendo...
Manda ai que pitaco tem bastante. kkkk -
07/11/2012, 15:58dieegoo12ediospCitação:
Postado originalmente por ediosp

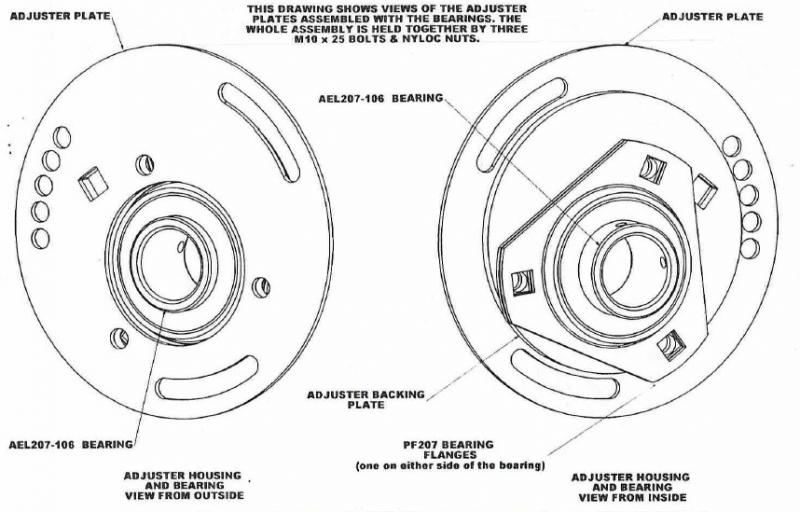

Anexo 379567
O problema tá nessa peça triangular que acredito que é aonde vai o rolamento. Então, é nisso que encontrei a dificuldade, pois não há nenhuma medida da peça e nem mesmo do rolamento, estou mais um amigo bolando a peça em um programa 3D, vamos ver depois de contar se vai dar certo. Vlw -
07/11/2012, 16:10ediospFlange
dieegoo12 essa peça que vc falou, é um "flange" de fixação do rolamente, vc encontra em lojas que vendem rolamentos...
Não tenho certeza mas o nome/referência deve ser PF 207. Essa é uma peça estampada, vai ser dificil fazer.
O rolamento, a referência é AEL207-106.
Procure Google digitando apenas essas referências, vai encontrar as listas de rolamentos e Flanges.
