Ford F75 4.9i CE - Jaby - Reforma em andamento...

Muito legal o túnel e a tampa para o motor!

Vai precisar de um bom revestimento térmico, andei uns dias sem a tampa do cambio na minha F1000 e a caloria que soprava do 4.9 era forte, como era inverno foi até confortável.
Outro ponto que alterei na F1000 foi colocar manta asfáltica em todo o assoalho por baixo do tapetão de borracha, pois a chapa fervia.
No tapetão de borracha tem ainda outra manta....hj vc coloca a mão no tapetão depois de horas na estrada e tá frio.

[]'s

Citação:

---

Postado originalmente por Rodrigo Baratti

Muito legal o túnel e a tampa para o motor!

Vai precisar de um bom revestimento térmico, andei uns dias sem a tampa do cambio na minha F1000 e a caloria que soprava do 4.9 era forte, como era inverno foi até confortável.
Outro ponto que alterei na F1000 foi colocar manta asfáltica em todo o assoalho por baixo do tapetão de borracha, pois a chapa fervia.
No tapetão de borracha tem ainda outra manta....hj vc coloca a mão no tapetão depois de horas na estrada e tá frio.

[]'s

---

Rodrigo me fala aí como é esse isolamento pois certamente vou precisar?

Só falta acertar os buracos das alavancas assim que colocar a caixa de tração...
Anexo 378480Anexo 378481Anexo 378482

Em todo o contorno da tampa, foi feito uma estrutura no painel de fogo com chapa 1"x1/4". Foi feito isso pelo tamanho do buraco que ficou no painel, que havia reduzido a estrutura contra torção nessa parte. Agora acredito não termos problemas.
Anexo 378483Anexo 378479

Olá Rodrigo Baratti,

A questão da temperatura é um ponto que ja venho conversando algum tempo com o pessoal da Donivel (Donizete e o Rodrigo), entrei em contato com um pessoal que fornece mantas térmicas e acústicas para o ramos automotivo.

O ponto agora e definir qual manta será utilizada, mas a idéia e utilizar manta térmica na parede corta fogo (lado do motor) e manta termoacustica no lado interno (interior da cabine).

Você tem a especificação do material que vc utilizou na sua F1000?

Forte abraço,

Citação:

---

Postado originalmente por Rodrigo Baratti

Muito legal o túnel e a tampa para o motor!

Vai precisar de um bom revestimento térmico, andei uns dias sem a tampa do cambio na minha F1000 e a caloria que soprava do 4.9 era forte, como era inverno foi até confortável.
Outro ponto que alterei na F1000 foi colocar manta asfáltica em todo o assoalho por baixo do tapetão de borracha, pois a chapa fervia.
No tapetão de borracha tem ainda outra manta....hj vc coloca a mão no tapetão depois de horas na estrada e tá frio.

[]'s

---

Vendo tampa do motor, estou com umas idéias interessantes...:semideia

Parabens Rodrigo e equipe donivel!

Forte abraço,

Citação:

---

Postado originalmente por Rodrigo_Donivel

Só falta acertar os buracos das alavancas assim que colocar a caixa de tração...
Anexo 378480Anexo 378481Anexo 378482

Em todo o contorno da tampa, foi feito uma estrutura no painel de fogo com chapa 1"x1/4". Foi feito isso pelo tamanho do buraco que ficou no painel, que havia reduzido a estrutura contra torção nessa parte. Agora acredito não termos problemas.

---

Citação:

---

Postado originalmente por Júnior_NF

Vendo tampa do motor, estou com umas idéias interessantes...:semideia

Parabens Rodrigo e equipe donivel!

Forte abraço,

---

Vlw Jr... nós agradecemos....
Mas...... e a idéia interessante? Kkk

Essa será implementada no momento do acabamento interno... hehehe

Citação:

---

Postado originalmente por Rodrigo_Donivel

Vlw Jr... nós agradecemos....
Mas...... e a idéia interessante? Kkk

---

Citação:

---

Postado originalmente por Júnior_NF

Essa será implementada no momento do acabamento interno... hehehe

---

Blz blz blz... Rs...

Citação:

---

Postado originalmente por Júnior_NF

Olá Rodrigo Baratti,

A questão da temperatura é um ponto que ja venho conversando algum tempo com o pessoal da Donivel (Donizete e o Rodrigo), entrei em contato com um pessoal que fornece mantas térmicas e acústicas para o ramos automotivo.

O ponto agora e definir qual manta será utilizada, mas a idéia e utilizar manta térmica na parede corta fogo (lado do motor) e manta termoacustica no lado interno (interior da cabine).

Você tem a especificação do material que vc utilizou na sua F1000?

Forte abraço,

---

Junior,

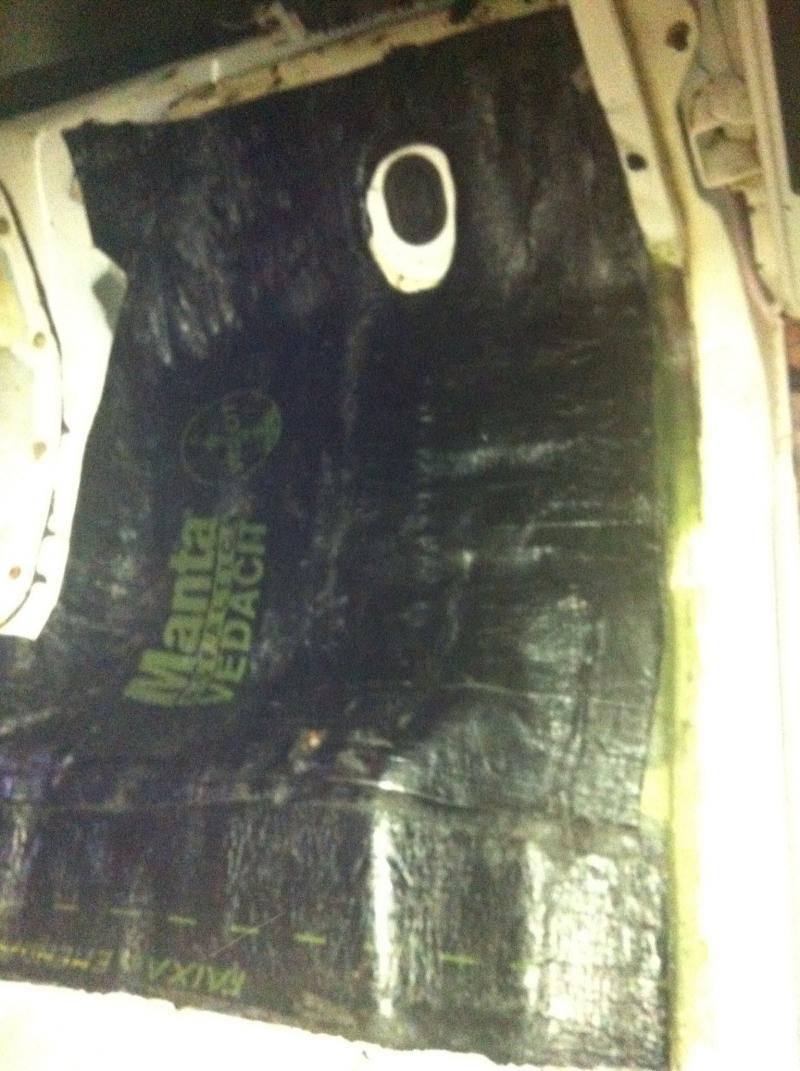

Como ficou debaixo do tapetão usei manta asfáltica comum de 5 mm e não me preocupei com acabamento.
O tapetão tb tem um revestimento bem grosso que ajuda a segurar o ruido e o calor. E na parede corta fogo tem outro revestimento interno, não tenho certeza se no 4.9 tem revestimento no cofre, mas no diesel tem.

O 4.9 é bem silencioso com o escape original (F1000), o que não deverá ser o seu caso! hehehehe

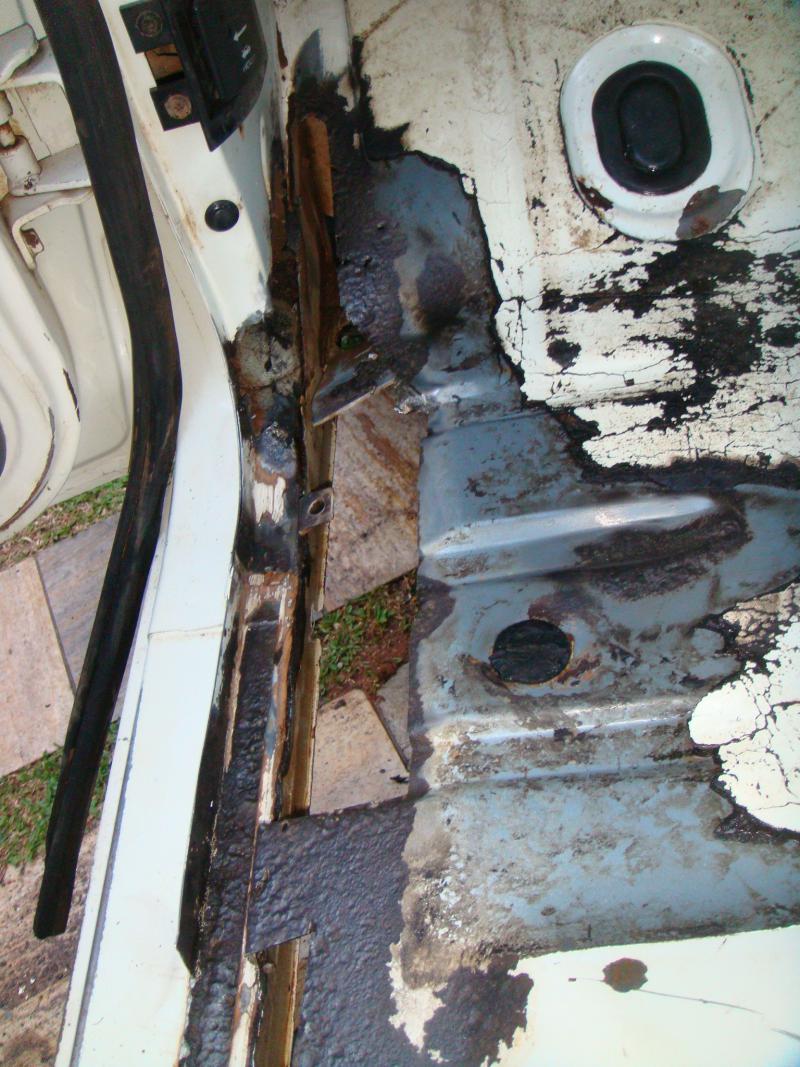

Veja umas fotos do antes e depois, repare que originalmente ela já tinha manta colada como um tapete e pintada, vc pode fazer assim e colocar um tapete por cima.

Anexo 379544 Anexo 379545 Anexo 379546 Anexo 379547

O inconveniente desse tipo de acabamento é enferrujar e vc não ver, por isso um bom tratamento na chapa é imprescindível. Não tem almoço grátis!

[]'s

Olá Rodrigo Baratti,

A idéia e utilizar manta térmica aluminizada (especifica para veiculos) na parede corte fogo (lado motor) e manta termoacústica no lado interno.

A idéia é reventir toda a cabine com o isolamento termoacustico, assim acredito eu que não serei cozido no verão, a pesar do ar condicianado... hehe

Quanto ao escapamento, não vai ter jeito não, vou utilizar somente a saida do motor original da F1000, o restante vamos pensar em algo bem interessante... :twisted:

Gostei do resultando da manta asfaltica que vc utilizou. Conheço o tapeta da F1000 e realmente o ele tem um ótimo revestimento. Agora quanto a ferrugem, isso me peocupa, mas vamos pensar em alguma solução para evitar esse problema.

O que vc vai fazer com o chassi F1000 que sobrou? Ele tem documento?

Forte abraço,

Citação:

---

Postado originalmente por Rodrigo Baratti

Junior,

Como ficou debaixo do tapetão usei manta asfáltica comum de 5 mm e não me preocupei com acabamento.
O tapetão tb tem um revestimento bem grosso que ajuda a segurar o ruido e o calor. E na parede corta fogo tem outro revestimento interno, não tenho certeza se no 4.9 tem revestimento no cofre, mas no diesel tem.

O 4.9 é bem silencioso com o escape original (F1000), o que não deverá ser o seu caso! hehehehe

Veja umas fotos do antes e depois, repare que originalmente ela já tinha manta colada como um tapete e pintada, vc pode fazer assim e colocar um tapete por cima.

Anexo 379544 Anexo 379545 Anexo 379546 Anexo 379547

O inconveniente desse tipo de acabamento é enferrujar e vc não ver, por isso um bom tratamento na chapa é imprescindível. Não tem almoço grátis!

[]'s

---

Citação:

---

Postado originalmente por Júnior_NF

A idéia e utilizar manta térmica aluminizada (especifica para veiculos) na parede corte fogo (lado motor) e manta termoacústica no lado interno.

---

É essa que pretendo usar no meu jeep tb.

Citação:

---

Postado originalmente por Júnior_NF

O que vc vai fazer com o chassi F1000 que sobrou? Ele tem documento?

---

O chassi ta baixado, se tivesse documento montava o Branquinha no diesel.
Ainda nao sei o uso, talvez a parte da frente vire suporte de motor e a de tras uma carretinha pro sitio.

[]'s

Esta tomando forma.... e estou gostando do que vejo... kkkkAnexo 380566Anexo 380567
