MOITTA Utv/Gaiola

[Gomes Neto]

Tweet

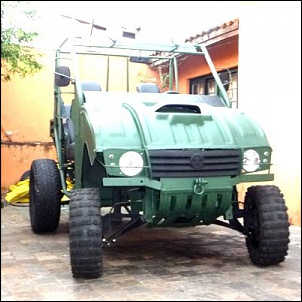

MOITTA / UTV Gaiola.


FIXA TECNICA:


Motor:
VW 1.600 cc (Kombi 96) serie ouro, dupla carburação.

Tipo de Construção: Motor de combustão interna de 4 cilindros e a 4 tempos, montado na traseira
Disposição dos cilindros: opostos 2 a 2 na horizontal
Diâmetro: 85,5mm
Curso do Pistão: 69mm
Cilindrada: 1584cm³
Compressão: 7,2:1
Potência Máxima: 57 CV a 4200rpm (ABNT - NBR 5484)
Torque: 11,8Kgf a 2600rpm (ABNT - NBR 5484)
Lubrificação: por pressão, com bomba de engrenagens e radiador de óleo Cárter: 2.5 litros de Óleo
Combustível: Gasolina
Arrefecimento: A ar, por ventoinha


Câmbio:

PM – Gol BX 1600 ( 8 X 31 ) coroa e pinhão 8x31 mesma relação sp2, Itamar e Kombi AP, uso de bolacha e homo cinética
1ª - 3,80:1
2ª - 2,06:1
3ª - 1,32:1
4ª – 0,88:1
Diferencial 8 X 31 (3,875:1)


Chassi:
Tubular 1 e ½” #14, 1” #14 e 2x2” #1/8, processo de soldagem MIG, 2 lugares + caçamba.


Dimensões:
Comprimento - 2,90m
Largura - 1,50
Altura - 1,90m
Entre - eixos -1,95m
Altura livre - 0,45m


Suspensão:

Dianteira / Traseira- Independente tipo Macpherson
com braços triangulares transversais, molas helicoidais e
amortecedores pressurizados. (modelo utilizado na linha Gol VW)

Direção:
Sistema pinhão e cremalheira. (Uno)


Freio:
Disco solido nas quatro rodas, quádruplo circuito

hidráulico em diagonal servo assistido à vácuo.
Sistema de bloqueio individual de passagem de fluido
nos canais traseiros.

Rodas:
Dianteira - aro 14” aço, furação 4x100 (offset modificado).
Traseira - aro 16” aço, furação 4x100 (offset modificado).


Pneus:
Dianteira - 195/60 R14
Traseira - 265/70 R16
Tanque:
Aço, capacidade 35 litros.

Peso e capacidade de carga:

Não tenho a mínima idéia!!!!




Espero que tenham gostado, não testei pra valer to terminando ainda...

[Gomes Neto]

Mais fotos ...

[Gomes Neto]

[Gomes Neto]

[4X4GARAGE]

olha Gomes ta de parabens !!!ficou muito bonito!!!!
[]s

[Gomes Neto]

olha Gomes ta de parabens !!!ficou muito bonito!!!!
[]s

Obrigado, valew!

[wust01]

belo projeto, mas me responda uma coisa do que é este capo?

[D@niel]

Esse é um dos projetos mais lindos que já vi..

[dudu83]

muito bom.. a gaiola masi bem feita que ja vi..

[sportster]

Parabéns! Dá pra ver que foi feito com mto zelo, depois fala como ela esta na pratica.

[Lejose]

Gomes !
Espetacular !

Ficou Curtinha, minha gaiola tem 3,20 x 1,60 x 1,60 alt !

Ainda tenho a mesma duvida, onde você arrumou essa frente ? Rotomoldagem?

Abraço

[uvantuil]

parabens pelo projeto ficou show...
