Braço Pitman

[advogadoneto]

Tweet

Olá Dr. Gulherme.
O XARÁ em um Engesa fase II, ano 89/89.
É com muita satisfação que recebo sua sugestão.
Hoje fui no torneiro e fiz o corte e solda da barra da direção, acontece que o carro ficou com pouco jogo em um dos lados. A direção também não ficou lá essas coisas, acho inclusive que ficou tão pesada quanto a mecânica, mas tudo isso é questão de ajustes. Em relação ao PITMAN acho que vou seguir sua sugestão. Vou procurar um bem parrudo e fazer adaptações necessárias.
Att. Carlão.
Grande abraço.

[guilhermeabreu]

Olá Dr. Gulherme.
O XARÁ em um Engesa fase II, ano 89/89.
É com muita satisfação que recebo sua sugestão.
Hoje fui no torneiro e fiz o corte e solda da barra da direção, acontece que o carro ficou com pouco jogo em um dos lados. A direção também não ficou lá essas coisas, acho inclusive que ficou tão pesada quanto a mecânica, mas tudo isso é questão de ajustes. Em relação ao PITMAN acho que vou seguir sua sugestão. Vou procurar um bem parrudo e fazer adaptações necessárias.
Att. Carlão.
Grande abraço.

CARO AMIGO ADVOGADONETO

Não tem de que , é um prazer estar podendo ajudar os amigos daqui , mas se vc colocou a D.H. do opala , como direção hidráulica , não é lá estas coisas não , não que seja ruim , é que ela não fica tão leve mesmo não , no meu tinha uma desta , mas depois que troquei pela da S-10 ficou bem leve . MAS COM CERTEZA ABSOLUTA A DIR. HIDR. DO OPALA FICA BEM MAIS LEVE DO QUE UMA MECANICA , deve ter alguma coisa de errado na sua aí .

Qto ao jogo , de virar pouco e mais para um lado do que o outro , tem solução , o meu ficou assim e o ROGERIO corrigiu este defeito , para girar mais tem que crescer no comprimento e para fazer o jogo igual para os dois lados , vc tem que colocar o volante no meio , ou seja gira o jogo todo para um lado e vira todo para o outro e veja qtas voltas deu , se foi 4 voltas , o meio é em duas voltas , aí sim vc coloca o braço do pitman na posição paralela do chassi , ísto em caso de vc fazer a troca da extria , se não precisar de fazer a troca , a extria do pitman só entra em uma posição que é a correta , eu tive problema pq qdo fiz a adaptação da DH da S-10 a caixa ficou inclinada com relação ao chassi e o ROGERIO NUNES fez a correção da posição .

Em adaptações , pra tudo tem jeito .

Sugiro a vc procurar aí em Salvador um desmanche de tratores , pois com certeza vc encontrará um pitman parrudo lá como eu encontrei aqui , vc viu o pitman que eu comprei de trator no ferro velho daqui ?????

ABRAÇÃO

[advogadoneto]

Caro amigo Dr. Guilherme.
Muito obrigado pelas dicas e pela paciência.

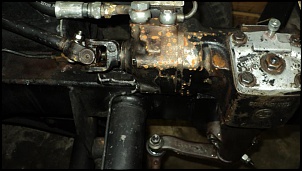

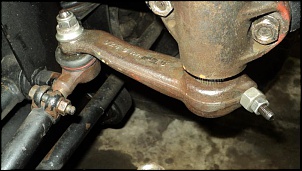

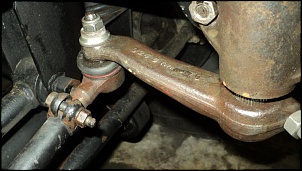

Quando você fale em crescer o comprimento, é em relação ao pitman? A minha caixa mecânica antiga o pitman era preso com uma porca, essa nova que coloquei é presa com parafuso. Ocorre que a posição do pitman não fica paralelo ao chassi, será que terei que mandar usinar, abrindo rosca no eixo da caixa nova para poder colocar o braço pitman original do Engesa, pois acho ele bem parrudo e tem a vantagem do furo do amortecedor de direção.Observe as fotos, pois o braço do opala não fica certo para colocar o parafuso no guia, tive que colocar parafuso menor com porca, ele só fica certo apontando para frente do carro, mas o jogo da direção fica contrário.Gra
Grande abraço meu amigo.
Att. Carlão.

[guilhermeabreu]

Caro amigo Dr. Guilherme.
Muito obrigado pelas dicas e pela paciência.
Quando você fale em crescer o comprimento, é em relação ao pitman? A minha caixa mecânica antiga o pitman era preso com uma porca, essa nova que coloquei é presa com parafuso. Ocorre que a posição do pitman não fica paralelo ao chassi, será que terei que mandar usinar, abrindo rosca no eixo da caixa nova para poder colocar o braço pitman original do Engesa, pois acho ele bem parrudo e tem a vantagem do furo do amortecedor de direção.Observe as fotos, pois o braço do opala não fica certo para colocar o parafuso no guia, tive que colocar parafuso menor com porca, ele só fica certo apontando para frente do carro, mas o jogo da direção fica contrário.Gra
Grande abraço meu amigo.
Att. Carlão.

ENTÃO AMIGO ADVOGADONETO

Pelas fotos , o PITMAN do opala é reto e bem fino , o PITMAN do ENGESA é bem mais parrudo e tem a curvatura para baixo para deixar a BARRA DA DIREÇÃO mais na horizontal , além de ter o local para o amortecedor de direção , esta DIR. HIDR. que vc comprou é das mais novas do opala e tem esta fixação com parafuso , não sei se ela recebe o PITMAN do ENGESA pq o PITMAN do ENGESA não é extriado na sua totalidade , ele tem 3 nervuras grossas para serem encaixados na posição correta , pelo que ví , o motivo de estar girando mais para um lado do que o outro é exatamente pq este PITMAN que esta aí não esta paralelo ao chassi .

Qto a girar pouco , o crescimento que tem que ser , é aumentar a distancia entre o orifício que é fixado no PITMAN e o orifício que fixa a ponteira da BARRA DA DIREÇÃO , qto mais curto é esta distancia , menos ele gira , qto mais comprido pe esta distancia , gira mais , mas se vc usar o PITMAN do ENGESA acho que ele girará o ideal , mas se por um acaso ficar girando menos do que vc precisa é só aumentar o comprimento do mesmo , MAS CONTINUO EM DÚVIDA SE O PITMAN DO ENGESA ENCAIXA NESTE EIXO DA SUA CAIXA .

Caso não encaixe vou dar uma sugetão mais cara que seria de vc trocar esta sua DIREÇÃO HIDR. pela da S-10 e já instalar a mesma na posição que eu coloquei a minha e o KIM tb , pq com esta caixa e se vc amanhã colocar o motor MWM 2.8 díesel vc terá problema de aquecimento do motor pq o radiador ficará pequeno para este motor . mas aí já é outra estória .

Voltando ao seu caso , vc tem que trocar este PITMAN , o do ENGESA seria uma boa , mas aí vc deverá ter problema se vai encaixar ou não , antes de vc comprar , vc teria que saber primeiro se vai caber ou não , ACHO QUE NÃO VAI ENCAIXAR por causa das 3 extrias grossas que tem nele , vamos ver se tem alguem aqui que sabe responder ísto sem ter que vc ír constatar ísto , vamos aguardar alguem aqui responder , no pior das hipóteses , vou amanhã falar com o ROGERIO NUNES para ver a resposta dele e posto pra vc .

ABRAÇÃO

[advogadoneto]

Olá meu caro amigo.
Você tem razão em relação ao pitman do engesa não encaixar, tentei de toda forma e nada. O que fiz foi inverter a posição do pitman do opala, ficou excelente, porém o local para colocar o parafuso ficou do lado contrário, mas coloquei parafuso com rosca apenas na ponta e ficou bom. A direção está girando uniforme para os dois lados, o que não estou confiando muito é na solda que foi feita na barra de direção para encurtá-la, o torneiro falou que costumava fazer essa solda em vários carros e que a mesma teria garantia, vamos ver.
Com o tempo estarei melhorando todo o sistema, colocando uma direção de S10, mas no momento estou meio sem LATINHAS para gastar.
Obrigado amigo pela orientação.
O convite que fiz a CAVESO e KIM está feito também para você, querendo vir até a Bahia, seja bem-vindo!!!
Grande abraço.
Att. Carlão.

[guilhermeabreu]

Olá meu caro amigo.
Você tem razão em relação ao pitman do engesa não encaixar, tentei de toda forma e nada. O que fiz foi inverter a posição do pitman do opala, ficou excelente, porém o local para colocar o parafuso ficou do lado contrário, mas coloquei parafuso com rosca apenas na ponta e ficou bom. A direção está girando uniforme para os dois lados, o que não estou confiando muito é na solda que foi feita na barra de direção para encurtá-la, o torneiro falou que costumava fazer essa solda em vários carros e que a mesma teria garantia, vamos ver.
Com o tempo estarei melhorando todo o sistema, colocando uma direção de S10, mas no momento estou meio sem LATINHAS para gastar.
Obrigado amigo pela orientação.
O convite que fiz a CAVESO e KIM está feito também para você, querendo vir até a Bahia, seja bem-vindo!!!
Grande abraço.
Att. Carlão.

AMIGO CARLÃO

Adoro a Bahia , tenho casa de praia aqui na minha região , mas até ha 4 anos atras ía seguidas vezes aí , minha esposa é apaixonada por sol e mar fui até Natal uma vez e elgí a região de Itacaré que fica mais perto daqui para ír todoas os anos , já fui lá por 4 anos seguidos , ísto aí é um paraíso .

mas dei volta no leãoIR , mas qdo distraí ele me pegou de jeito e me deixou depenado , acabarei de pagar a este animalzinho de estimação só em maio do ano que vem , logo Só em 2013 que terei latinhas $$$$$$$$$$$ para ír por estas bandas daí de novo .

Muito obrigado pelo convite , já esta aceito , só falata o tempo passar .

Só por curiosidade e para eu ficar mais tranquilo , ele colocou um cano que entrou apertado por dentro da barra da direção qdo ele encurtou ???? Se ele não fez , não ande com ele assim , vc tem que colocar um cano por dentro , pois se soldar só por fora , ela não vai aguentar e vai acabar quebrando , ìsto é muito perigoso e tem que ser feito por pessoas que sabem o que esta fazendo . Me dê notícia a este respeito , NÃO ESQUEÇA DE DIZER COMO FOI FEITO A SOLDA PARA ENCURTAR A BARRA DA DIREÇÃO .

ABRAÇÃO

[Lenilton Feitosa]

Rodrigo,

Resolvi este problema alongando o braço pitman de 15,3 cm para 16 cm. Foi alongado em 1,7 cm o suficiente para ter um bom curso (já não faço a ré para os retornos fechados), também o reforcei nas laterais ficando ainda mais robusto e com curvatura para compensar o ângulo da barra, já que as molas que uso são grandes (Pampa com Ar).

Abraços,

Lenilton Feitosa

[advogadoneto]

Caros amigos.
Obrigado pela dedicação. Estou aprendendo muito com as experiências que vocês passaram ou estão passando. Em relação ao Pitman está tudo certo, mas acho que vou seguir a orientação do amigo Lenilto, pois o curso está um pouco ruim mesmo. Em relação ao varão da direção o torneiro disse que não quebra nem que queira, pois a solda foi muito bem feita, mas por questão de prevenção, estarei colocando na mesma, um tubo sob medida para entrar bem justo e soldar os dois lados para garantir.
Grande abraço.
Att. Carlão.

[paulobarbosa]

A barra de direção original é bem fraca. A minha já entortou numa trilha. Eu coloquei um vergalhão internamente, que entrou bem justo, e um cano de metal com paredes bem grossa por fora, que entrou justo também. Ou seja, a minha barra passou a ser mais grossa e virou maciça. Quando parar a Camper vou tb refazer o pitman.

[Reptil]

Ola pessoal,

Demorei tanto com minha pesquisa para substituir o setor original do meu Engesa que o tópico até saiu da pagina...rs...rs... Eu optei pelo da F4000, que embora não seja hidraulico, deixou a direção super leve e é incrivelmente parecido com o do Opala, mas muito mais robusto. As adaptações foram: Refurar o chassi para a fixação (no mesmo local do original) e fazer um furo no braço do ptman para colocar o amortecedor da barra de direção. E SÓ!!! A barra de direção ficou melhor pois vai trabalhar mais reta e o setor ficou super bem posicionado. Sem sujeita, complicação... etc...

Quero registrar meu elogios ao Dr Orlando (meu mecanico), que fez a coisa de forma eficiente, simples e sábia.

Abraço a todos
