Onde colocar o relogio do Turbo em uma SW4 1997???

[decarlifilho]

Tweet

Alguem tem alguma idéia de onde colocar???
No painel em cima da saida do ar condicionado fica horrivel ... Perto da coluna fica muito apertado...Alguma idéia, aguem tem alguma foto??

Dé Carli

[dpab]

Eu instalei 03 relógios na minha SW4, ano 1999, à saber:
- Pressão do óleo
- Voltímetro
- Pressão do turbo
Mandei fazer um suporte em fibra, moldado com a curvatura do painel, e na minha opinião ficou bom.
Mas gosto é igual nariz, cada um tem o seu... huahauhauahauahau...
Seguem as fotos em anexo. Um abraço, Delfim.

[decarlifilho]

Eu instalei 03 relógios na minha SW4, ano 1999, à saber:
- Pressão do óleo
- Voltímetro
- Pressão do turbo
Mandei fazer um suporte em fibra, moldado com a curvatura do painel, e na minha opinião ficou bom.
Mas gosto é igual nariz, cada um tem o seu... huahauhauahauahau...
Seguem as fotos em anexo. Um abraço, Delfim.

Caramba, ficou joia...
Entrei num site americano e comprei um que fica na coluna perto do retrovisor direito...
kkkkkk
Não sei a cor, não sei de quantos relógios, não sei nada...pela primeira vez fiz um compra no exterior de olhos vendados...

Dé Carli

[GalegoFerrari]

Decarli, qdo comprei minha sw4 o antigo dono já tinha instalado o medidor de pressão do turbo na coluna, próximo à alça de apoio, e não ficou ruin. Porém gosto das coisas mais bem acabadas, por isso vou mandar fazer depois um suporte todo em fibra para dois medidores pintados na cor do interior do carro. Fiz isso com um fusca q tenho e o acabamento é show. Assim q puder posto as fotos q como está na viatura.

Ps: segue foto do fusca como base.

[decarlifilho]

SHOW de bola o Fuca...Parabéns...

Dé Carli

[GalegoFerrari]

SHOW de bola o Fuca...Parabéns...

Dé Carli

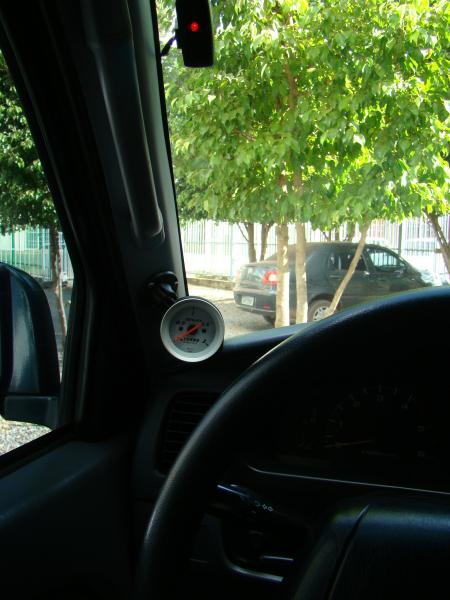

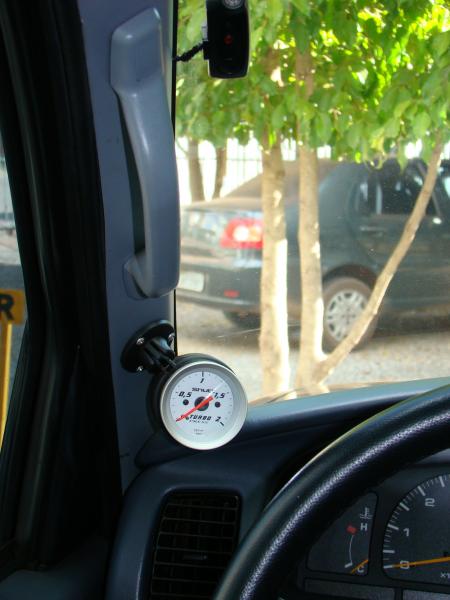

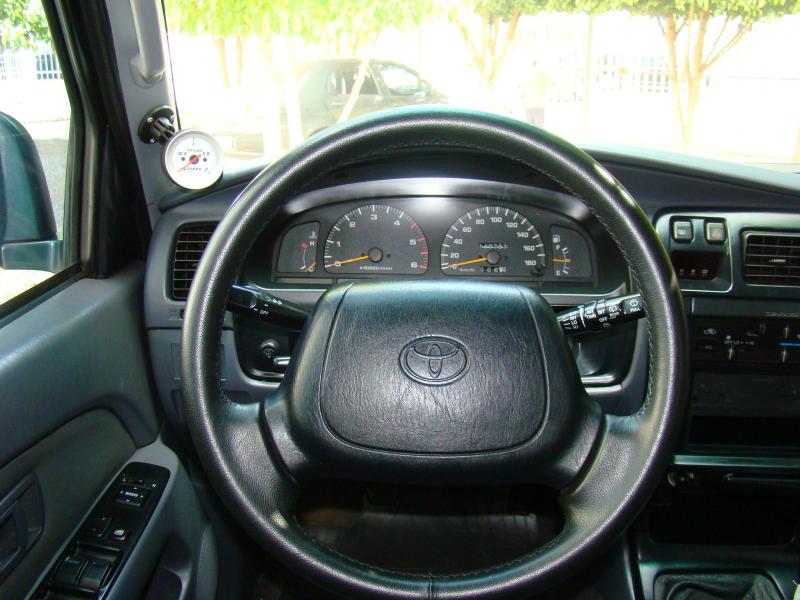

Obrigado. Seguem fotos da Sw4. Como tinha descrito antes.

[]´s

[rub]

Caramba, ficou joia...
Entrei num site americano e comprei um que fica na coluna perto do retrovisor direito...
kkkkkk
Não sei a cor, não sei de quantos relógios, não sei nada...pela primeira vez fiz um compra no exterior de olhos vendados...

Dé Carli

Dé Carli,

Você poderia informar qual foi o site que você encontrou a coluna para instalação dos instrumentos para a sua SW4?

Eu também estou no mesma dúvida de onde instalar os manometros e qualquer informação será muito bem recebida.

Abs,

Rubens

[rub]

Eu instalei 03 relógios na minha SW4, ano 1999, à saber:
- Pressão do óleo
- Voltímetro
- Pressão do turbo
Mandei fazer um suporte em fibra, moldado com a curvatura do painel, e na minha opinião ficou bom.
Mas gosto é igual nariz, cada um tem o seu... huahauhauahauahau...
Seguem as fotos em anexo. Um abraço, Delfim.

Meu Amigo Delfim, tudo bem?

Ficou excelente a sua instalação. Parabéns!
Você poderia informar por onde você passou as mangueiras para ligar os manometros de pressão do turbo e de óleo? (De dentro da cabine para o cofre do motor)

Também gostaria de saber de qual ponto você tirou a pressão do turbo?

Obs.: Você conseguiu instalar o manometro para medição da temperatura do motor?

Eu pedi para o Dé Carli informar onde ele encontrou a coluna de instrumentos que ele comprou para a SW4 dele. Gostaria de ver como que é esta coluna pois estou na dúvida de onde instalar os manometros.

Qual foi a marca/modelo e diametro dos manometros que você instalou?

Abraços,

Rubens

[dpab]

Os cabos e fios dos manômetros saem da traseira do suporte de fibra (que mandei fabricar) e passam rentes ao parabrisas, indo em direção à coluna esquerda (motorista) e descem pelo canto do painel. Depois, entram no cofre do motor através de uma abertura existente na parede corta-fogo, bem no canto, entre o paralamas esquerdo e o reservatório de fluido da embreagem.
A ligação do manômetro de pressão do turbo é a mais fácil, basta colocar um "T" numa mangueirinha.

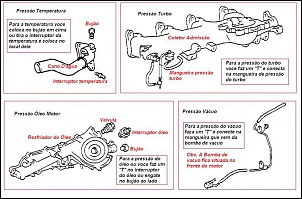

As ligações foram feitas seguindo o esquema enviado pelo amigo Tadi, aqui do forum, cuja figura estou anexando a essa mensagem. Um abração, Delfim.

[decarlifilho]

Dé Carli,

Você poderia informar qual foi o site que você encontrou a coluna para instalação dos instrumentos para a sua SW4?

Eu também estou no mesma dúvida de onde instalar os manometros e qualquer informação será muito bem recebida.

Abs,

Rubens

Rubens, foi aqui...
http://www.egauges.com/vdo_acce.asp?...unner&Manf=All

Dé Carli
