Meu chicote tem uns terminais sem nada plugado. eu imagino que seja do ar condicionado. Um eu já vi que é de som (caixas do console painel) outro deve ser alimentação do som, não identifiquei ainda. Do outro lado deve ser o botão do Ar, num sei também....

Será que alguem sabe me dizer... ai estão as fotos.

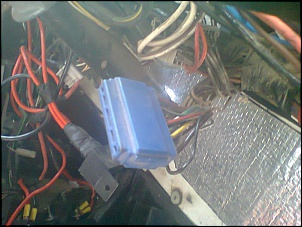

Foto 1 deve ser do botão acionador do ar ou alguma coisa do genero.
foto 2 caixas de som (já identifiquei)
foto 3 eu acho que é alimentação do som.
fotos 4 e 5 acredito que sejam para o ar condicionado, não???

Alguem sabe me dizer???????

[vwinit]

Cara, vc está no meio de um baita trampo!!!
Mas é muito bom né? Fala sério ...
Quanto mais capricho, mais demora a ficar pronta e melhor é a terapia!!!

Parabéns pela disposição. Vai aprender muito com a viatura neste período e com certeza o resultado do seu trabalho será recompensado!!!

Vi as fotos na página anterior ... aquilo é um maçarico?!? ... Parece demais com o que comprei mas não usei muito. Achei difícil pelo tamanho e fiz com um isqueiro!!

Hoje faria com um soprador de ar quente ou mini-maçarico a gás de fogareiro...
*Mas encarar outra empreitada dessas, só daqui à alguns bons anos!!! Amém!!

Abraço!

[lucar]

hoje terminei o corta fogo. manta no lugar e 3 demãos de bate pedra.... o negocio ficou literalmente emborrachado. gostei muito, vamos ver depois com tudo pronto. eita trampo sem vergonha que é fazer elétrica ...kkkk já apanhei muito em moto antiga, então tenho um pouco de noção. E quando surge alguma duvida tenho um camarada que sabe tudo e de cara me ensina na boa!
Bem eu não vou colocar o painel mud, pretendo instalar o som e radio px onde seria o ar condicionnado original (o meu vou adaptar tambem), demais botões (milhas, neblina e aux. traseiro) eu coloquei onde vai o pisca original (achei botões no padrão então liguei milha/pisca/neblina.) em cima fiz um pequeno furo e coloquei uma tic tac de 20A com rele para o traseiro) minha idéia é quanto menos(coisas a vista) melhor!!! Até o som e radio to fazendo um suporte móvel tipo gaveta quando não poder parar em lugar seguro consigo esconder os praticamente tudo.
A chave geral (vou usar uma de on/off/1/2/1e2) náutica e vou colocar ela de frente com meus pés na caixa de bateria mesmo(só que vai ser em outra empreitada.provavelmente junto ao guincho..kkk).
Vidros/alarme e devidos modulos e relês tudo embutido atrás do painel tendo fácil acesso pela frente (caso de fusivel ou qq coisa), o chicote vai por baixo da manta. acredito que vou usar umas calhas pequenas para não ter fricção com nada e venha romper no futuro.
Tenho um inversor e acredito que ou ele vai dentro do banco do PAX ou farei o mesmo que vc.... meu inversor é pouco mais alto e não fiz o teste para ver se ficaria legal embaixo do cubbox.....
Mostradores tenho o conta giros 85mm em cima do painel do lado esquedo. pretendo passar o voltimetro para lá tamém. Quero um relgio de pressão do turbo que vai para o painel no lugar do relogio de horas(depois também...)... o watchdog vai preso no vidro no alto a direita ao lado da etiqueta do óleo...kkkk
Não sou adepto de TV na viatura, porém to pensando em instalar um dvd atras do cubbox para minha filha ver os desenhos dela escondida também sob uma capa.

De hoje tenho uma semana para ligar a danada pelo menos com o painel e tudo instalado, pois é feriado e quero ir a praia.... tem trampo pacas, mas no final vale a pena..kkkk

[CGAUER]

Nas fotos 4 e 5 são "jumpers" Tampas que distribuem a corrente entre um ou mais cabos... Costuma dar mal contato por oxidação, idêntico ao famigerado conector azul. Recomendo cortar tudo fora e soldar todos os cabos de acordo com o esquema do jumper.

Abs

Clemente

Meu chicote tem uns terminais sem nada plugado. eu imagino que seja do ar condicionado. Um eu já vi que é de som (caixas do console painel) outro deve ser alimentação do som, não identifiquei ainda. Do outro lado deve ser o botão do Ar, num sei também....

Será que alguem sabe me dizer... ai estão as fotos.



Foto 1 deve ser do botão acionador do ar ou alguma coisa do genero.
foto 2 caixas de som (já identifiquei)
foto 3 eu acho que é alimentação do som.
fotos 4 e 5 acredito que sejam para o ar condicionado, não???

Alguem sabe me dizer???????

[Edu MB]

Nas fotos 4 e 5 são "jumpers" Tampas que distribuem a corrente entre um ou mais cabos... Costuma dar mal contato por oxidação, idêntico ao famigerado conector azul. Recomendo cortar tudo fora e soldar todos os cabos de acordo com o esquema do jumper.

Abs

Clemente

Como saber o "esquema do jumper" Clemente ? Cor com cor ?

Abs

[lucar]

Poutz Clemente... não imaginei que seriam "jumpers" apenas.... só estão ali para ocupar espaço e oxidar com o tempo. então...kkkk Se eu abrir com cuidado consigo ver o "esquema", né? aí é só seguir para estanhar.

Hoje estou refazendo uns esquemas do chicote. vou aproveitar que ia estanhar um monte de emenda e fazer alguns conectores novos pois já vou deixar no esquema para o kit de ar que comprei pronto. Conforme for matando os grilos vou adicionando alguns temperos....E dessa vez quero fazer tudo bem feito para não ter grilo depois.
Quero minimizar os fios pois já estou instalando um monte de coisa para dar problema no futuro...kkkk mas até lá minha pequena cresceu e fico com mais segurança para ela andar lá atrás.

Pelo andar das coisas aqui, até o feriado eu monto o painel, passo toda fiação e faço a instalação física dos motores nas portas e os ajustes finos. Não sei se vai dar para vedar tudo com manta. prioridade é o jeep estar andando até sexta. Fim de semana isolamento total e começo da semana montagem geral. Vai faltar fazer a tapeçaria e tal, mas como vou fazer com calma ....prioridade é o feriado na estrada!

[lucar]

Trabalho parado na viatura.... feriado vou com carro da patroa mesmo. Tudo graças a chuva que atrapalha aqui onde estou trabalhando nela e a Paddockspares me enviou uma peça (bucha) trocada. Mandou o interruptor da luz de ré... no lugar de uma das buchas panhard....os britanicos não são mais os mesmos! Paciência! Quanto a isso só o chá de espera mesmo pois se prontificaram de enviar a peça certa, não cobraram a que veio errada e no mesmo frete (pago por eles devido ao erro) coloquei mais 2 itens para a Galega!
Enquanto isso nem os pneus novos eu instalei ainda.....

Bom feriado a todos que curtiram seus destinos a bordo de seus brinquedinhos... pois a minha vai passar no estaleiro mais esse feriado. Mas por boa causa!

Depois dessa. Vou começar a planejar uma estreia digna para a minha D110. Assim que tiver algo em mente compartilho com camaradas para adicionarem um tempero no caldo!

[vwinit]

Bom feriado a todos que curtiram seus destinos a bordo de seus brinquedinhos... pois a minha vai passar no estaleiro mais esse feriado. Mas por boa causa!

Aqui em MG o feriado promete ser dentro da viatura, parada no estaleiro ...

Tenho algumas coisinhas para fazer e pretendo usar este tempo para isso!

Abraço e boa viagem!!

[CGAUER]

Exato!

Pretos com pretos, roxos com roxos, brancos com brancos, etc...

Olhando o próprio jumper também ajuda.

Abs

Clemente

Como saber o "esquema do jumper" Clemente ? Cor com cor ?

Abs

[luiz ccosta]

electrical schemes - defender 300 tdi.pdf

Exato!

Pretos com pretos, roxos com roxos, brancos com brancos, etc...

Olhando o próprio jumper também ajuda.




Abs

Clemente

Complementando o mestre Clemente segue o manual de esquema eletrico

abs

Luiz

[lucar]

alguem poderia me indicar onde consigo um manual com "vista explodida" das peças da defender?? queria melhorar os encaixes do meu painel, já que desmontei ele todo. Como já tinha alguma coisa quebrada, e acabei achando pedacinhos dentro soltos e queria fazer algo para recosntruir/reformar/reforçar a peça. Entre outras coisas que futuramente pretendo ir trocando fica mais fácil com este tipo de material!!!!

[lucar]

Pode ser PDF mesmo, importante que tenha a vista explodida do jeep e devidas partes. Tipo catalogo de peças ilustrado!
