  1. #1
    Usuário Avatar de Alexandre A. Barros
    Entrada
    24/02/2004
    Idade
    46
    Posts
    25

    Esquema Alternador Bosch




    Galera,

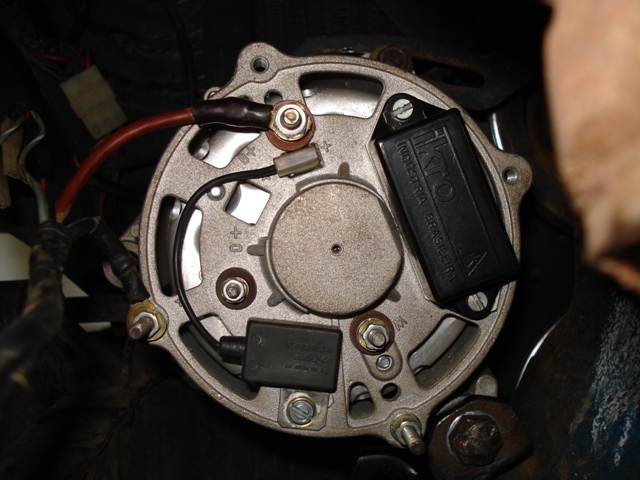

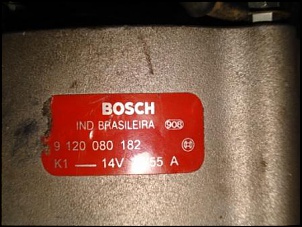

    Estou trocando meu alternador ( original do opala - DELCO-REMY) por um da Bosch ( K1 - 9 120 080 182 ) so que existem dois terminais ( W e D+ ) que eu nao sei a funcao, tentei ligar o fio da chave de ignicao ( que estava no BAT do outro alternador ) no pino D+ , o alternador comecou a carregar ( +/- 14 V ) mas ao tentar desligar o motor pela chave de ignicao o motor nao desligava, so retirando o fio do D+ , ja me falaram que o W e do contagiro ! O original tem o fio da lampada do painel (LAMP) e da bateria via chave de ignicao (BAT) , tenho que localizar as conexoes para esto Bosch!? Alguem tem alguma dica ?

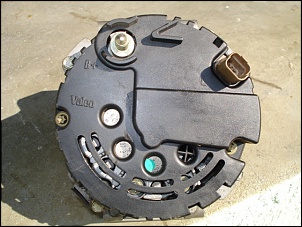

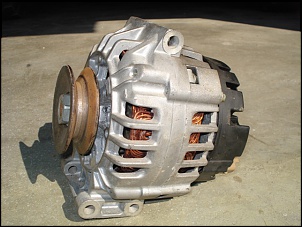

    E tenho mais um outro alternador que nao sei a corrente, nao tem identificacao, so sabe-se que e VALEO, alguem ja viu este modelo? ( segue fotos )

    Grato
    Miniaturas de Anexos Miniaturas de Anexos Esquema Alternador Bosch-dsc00870_web.jpg   Esquema Alternador Bosch-dsc00871_web.jpg   Esquema Alternador Bosch-dsc00872_web.jpg   Esquema Alternador Bosch-dsc00873_web.jpg   Esquema Alternador Bosch-dsc00874_web.jpg

  2. #2
    Usuário Avatar de André-4WD
    Entrada
    26/02/2004
    Local
    Porto Alegre - RS/RS
    Idade
    47
    Posts
    2,070
    Alexandre:
    O conector W é de contagiro mesmo.. mas estranho existir apenas 2 conectores nesse caso, o W - do contagiros - e o outro. Na bandeirante, o alternador original que tem o W tem mais 2 conectores.. ou seja, tem 3 terminais atras...

    Esse alternador é VALEO, eu comprei um quase igual, mas o meu é de astra/GM.. deveria ter um adesivo com codigo da fabrica... o meu é de 100A.
    TOYOTA HILUX CD 4x4 1995
    SAMURAI METALTOP 1995

  3. #3
    Usuário Avatar de A Leoni
    Entrada
    21/10/2005
    Idade
    52
    Posts
    133

    Alternador Bosch

    Alexandre,

    Me parece que tem alguma coisa estranha na sua instalação. O terminal B+ normalmente é conectado direto ao positivo da bateria, sem passar pela chave. Do terminal positivo da bateria(ou do motor de arrranque em alguns casos) sai um fio positivo que vai para a chave de ignição e daí são alimentados os circuitos que são ligados/desligados por essa chave. O terminal D+ é ligado a lampada indicadora de carga do painel e o W é ligado ao contagiros, normalmente em motores diesel.

    []'s

  4. #4
    Usuário Avatar de Alexandre A. Barros
    Entrada
    24/02/2004
    Idade
    46
    Posts
    25
    Leoni,

    Acabei ligando somente a lampada do painel realmente no D+ e deixei o W desligado, pois ainda não tenho contagiro, e esta funcionando, deixei o fio + que vinha da chave de ignição desligado, segundo informações , este tipo de regulador não necessita do + vindo da ignição.

    Qto ao modelo da Valeo, não tem etiqueta nenhuma, vou abrir para dar uma olhada melhor.

    Valeu pela ajuda.

  5. #5
    Usuário
    Entrada
    11/01/2008
    Idade
    37
    Posts
    718
    Até onde li nesses alternadores modernos ele controla o estabilizador de voltagem interno pelo proprio fio da luz espia do painel.

  6. #6
    Usuário Avatar de Cláudio Brasília
    Entrada
    10/03/2005
    Local
    Brasília/DF
    Idade
    56
    Posts
    851

    Fases do alternador...

    Galera de prezados,
    Alguém sabe quantas fases tem o alternador do caminhão VW 35.300 1994? Não sei o código, pois não tem etiqueta, mas o regulador é Bosch 9 190 087 034 EE14V3 e isto é para instalar o contagiro digital Utach, do nosso amigo Sukys. Tem algum macete para descobrir quantas fases? Obrigado a todos e grande abraço.
    Arquivos Anexos

  7. #7
    Usuário Avatar de Sukys
    Entrada
    05/08/2004
    Posts
    1,158
    Claudio, conforme comentado por email, a imensa maioria dos alternadores é de 12 fases. Considere este valor para o cálculo e depois reporte o resultado.

    .:

  8. #8
    Usuário Avatar de Cláudio Brasília
    Entrada
    10/03/2005
    Local
    Brasília/DF
    Idade
    56
    Posts
    851

    Alternador...

    Valeu Sukys; ainda não instalei, pois tenho que medir a polia do virabrequim, que tem uma polia viscosa acoplada em cima. Penso que a medida deve ser aquela do interior dela, abaixo do nível da borda, onde tem aquelas estrias que apoiam a correia. Obrigado a todos, um grande abraço e saudações.

  9. #9
    Usuário Avatar de Sukys
    Entrada
    05/08/2004
    Posts
    1,158
    Cláudio, para medir o diâmetro nem é necessário tirar a correia, pelo contrário, faça a medição tomando como referência o diâmetro das polias pela face externa da correia.
    Se for o caso, posso gerar um desenho e postar por aqui.

    .:

  10. #10
    Usuário Avatar de Julio Rebello
    Entrada
    21/03/2007
    Local
    Niteroi/RJ
    Posts
    342
    Pessoal, o alternador do "Veio" 'e de 27Amp. Estou pensando seriamente em colocar um de pelo menos 60, mas n~ao sei qual caberia no suporte do motor BF-161...
    Alguem sabe se existe um alternador com suporte plug`n play???
    Sds4x4,
    Julio CJ

  11. #11
    Usuário Avatar de felipebrde
    Entrada
    16/07/2009
    Local
    Santa Cruz do Sul/RS
    Idade
    34
    Posts
    205
    Citação Postado originalmente por Julio Rebello Ver Post
    Pessoal, o alternador do "Veio" 'e de 27Amp. Estou pensando seriamente em colocar um de pelo menos 60, mas n~ao sei qual caberia no suporte do motor BF-161...
    Alguem sabe se existe um alternador com suporte plug`n play???
    Também tenho essa dúvida, alguém sabe um Bosch q sirva no BF 161?

  12. #12
    Usuário Avatar de jwillis
    Entrada
    20/03/2007
    Local
    PARANAPANEMA/SP
    Idade
    41
    Posts
    300

    troca de alternador !!!!

    pessoal saudaçoes .

    depois de um mes com o jeep parado comprei o alt novo , minha duvida .... no alternador anterior tinha 4 fios
    1 positivo direto na bateria
    1 da lampada
    2 juntos que seria 1 positivo e o outro nao sei de onde é .

    e comprei um bosh de 90a que tem so tres conecçoes d+ b+ e um outro que nao tem nada escrito . peço ajuda pra tentar economizar no auto eletrico . hehehehehe
    valeu amigos .
    JEEP CJ5 COM MOTOR GM 151,CAMBIO CLARK CL 2215A, TRANFERENCIA AUVERLAND A-80.
