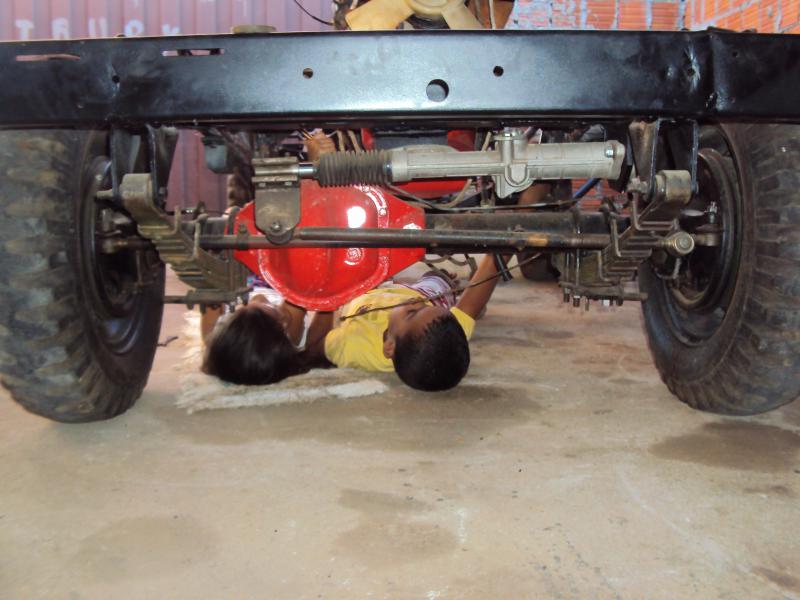

    Juleymar acredito que ser parafusado nao compromete em nada, desde que o suporte central seja bem soldado....
    Reforma caseira do CJ-3A!!! Chassis danificado!-dsc03866.jpgReforma caseira do CJ-3A!!! Chassis danificado!-dsc03095.jpgReforma caseira do CJ-3A!!! Chassis danificado!-dsc03342.jpgReforma caseira do CJ-3A!!! Chassis danificado!-dsc02998.jpgReforma caseira do CJ-3A!!! Chassis danificado!-dsc03004.jpg

  • #146
    Usuário Avatar de Pablo.pinto2007
    Entrada
    27/09/2007
    Local
    Fortaleza/CE
    Idade
    44
    Posts
    2,436
    Agradecimentos: 4
    Citação Postado originalmente por vavarusso Ver Post
    Juleymar acredito que ser parafusado nao compromete em nada, desde que o suporte central seja bem soldado....
    Reforma caseira do CJ-3A!!! Chassis danificado!-dsc03866.jpgReforma caseira do CJ-3A!!! Chassis danificado!-dsc03095.jpgReforma caseira do CJ-3A!!! Chassis danificado!-dsc03342.jpgReforma caseira do CJ-3A!!! Chassis danificado!-dsc02998.jpgReforma caseira do CJ-3A!!! Chassis danificado!-dsc03004.jpg
    O amigo exagerou na espessura da chapa heim? que chapa é essa 3/8?

    Bem eu quero "esquecer" um pouco o problema da caixa e resolver esses suportes só quando tiver com a caixa definitiva nas mãos, suas fotos serão uma boa base para eu fazer a minha também...

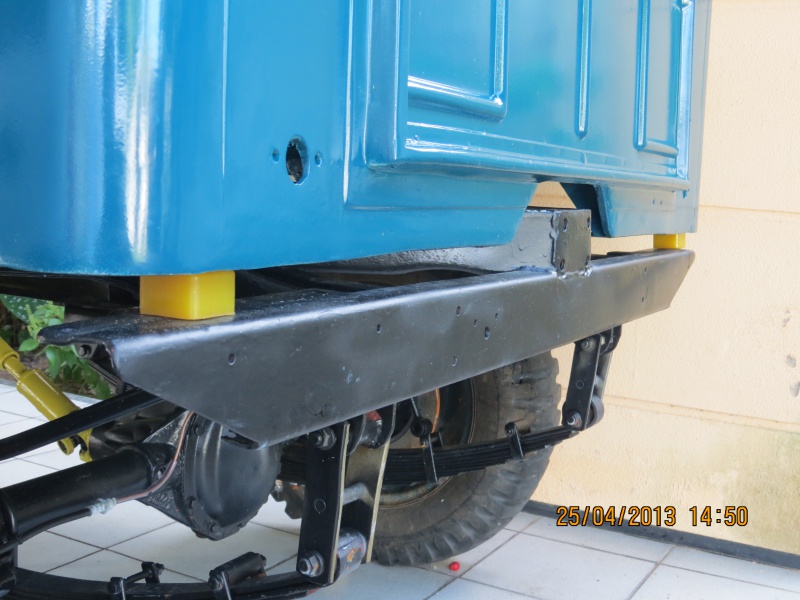

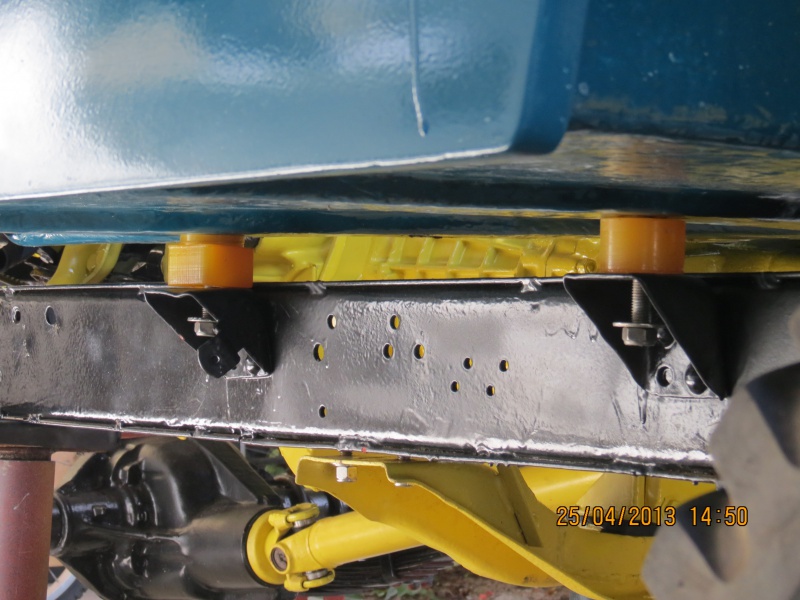

    Hoje eu terminei de instalar a carroceria, com todos os seus parafusos e coxins, tive que aumentar 1 e diminuir outros 3, a carroceria deve estar com defeito, pequenos empenos... ou os suportes no chassis... coisa muito pouca... questão de milímetros.

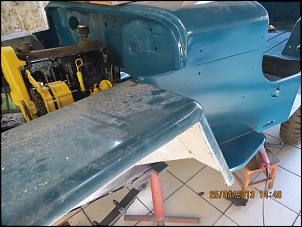

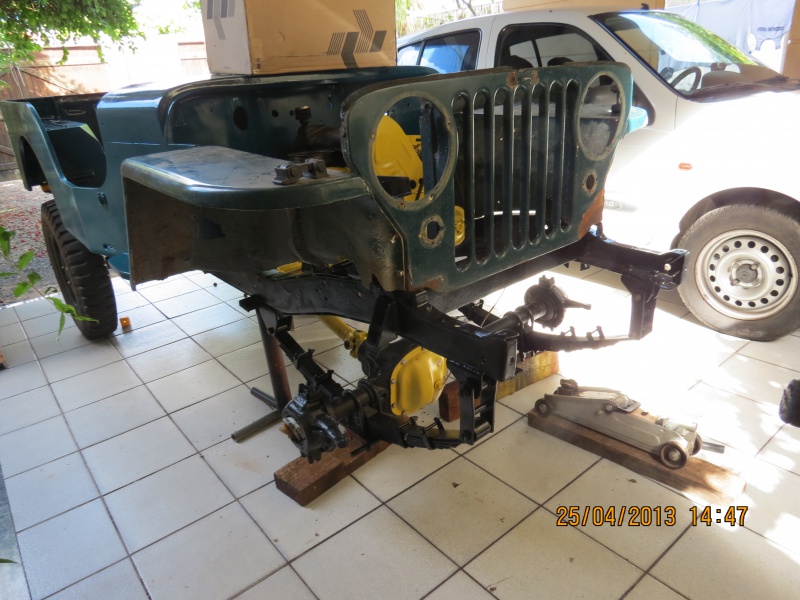

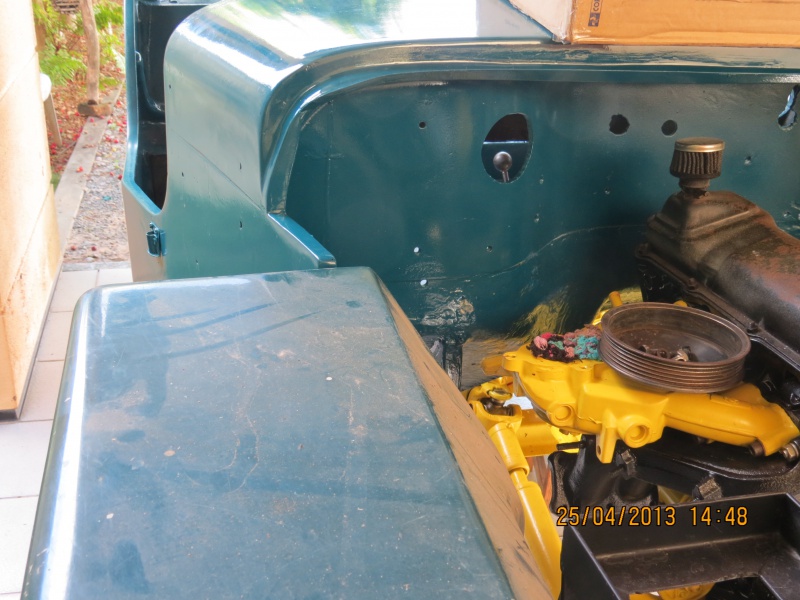

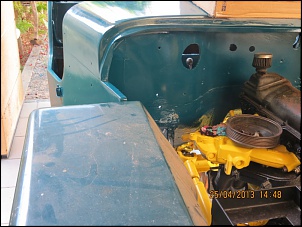

    Assim, com todos os coxins no lugar, porém não apertados, remontei a dianteira para analisar a questão do coxim da grade dianteira, e como previa não há espaço como se pode ver nas fotos entre a grade e a base do coxim, ou seja, não há espaço para um coxim ali... e fiquei analisando onde estaria o problema... e a única coisa que vi foi essa diferença nos paralamas, eles foram furados mais para baixo um pouco, ou seja, tenho margem para refurar e subir mais os paralamas que obviamente subirá mais a grade e talvez abrindo espaço ali para um coxim nem que seja de uma "arroela" de borracha de meio centímetro... só tem um problema, tudo sobe, então até eu instalar o capô não saberei se vai ficar feio, imagine o capô que não alinha, fica levantado?, bem para isso eu já pensei noutra solução, diminuir a borracha que senta o capô na grade!!!

    Reforma caseira do CJ-3A!!! Chassis danificado!-img_1532.jpgReforma caseira do CJ-3A!!! Chassis danificado!-img_1533.jpgReforma caseira do CJ-3A!!! Chassis danificado!-img_1534.jpgReforma caseira do CJ-3A!!! Chassis danificado!-img_1535.jpgReforma caseira do CJ-3A!!! Chassis danificado!-img_1536.jpgReforma caseira do CJ-3A!!! Chassis danificado!-img_1537.jpgReforma caseira do CJ-3A!!! Chassis danificado!-img_1538.jpg
    CJ-3A - 1951 - Motor AP 1.8 Álcool, câmbio niva, t-case willys, pneus BF 33" Mud. O "AVÔ".
    Grand Cherokee Laredo 1997, originalzinha. A "NETA".

  • #147
    Usuário Avatar de juleymar73
    Entrada
    23/07/2011
    Local
    Governador Valadares/MG
    Idade
    47
    Posts
    782
    Agradecimentos: 0
    Citação Postado originalmente por vavarusso Ver Post
    Juleymar acredito que ser parafusado nao compromete em nada, desde que o suporte central seja bem soldado....
    Reforma caseira do CJ-3A!!! Chassis danificado!-dsc03866.jpgReforma caseira do CJ-3A!!! Chassis danificado!-dsc03095.jpgReforma caseira do CJ-3A!!! Chassis danificado!-dsc03342.jpgReforma caseira do CJ-3A!!! Chassis danificado!-dsc02998.jpgReforma caseira do CJ-3A!!! Chassis danificado!-dsc03004.jpg
    Ola VAva , vendo as suas fotos eu lembroque tenho que encarar essa empreitada logo , sei que o Pablo ja perguntou mais qual e a espesura da chapa que soldou pro suporte da cauixa ??/

  • #148
    Usuário Avatar de vavarusso
    Entrada
    01/06/2011
    Local
    JUAZEIRO/BA
    Idade
    54
    Posts
    2,414
    Agradecimento: 1
    Citação Postado originalmente por juleymar73 Ver Post
    Ola VAva , vendo as suas fotos eu lembroque tenho que encarar essa empreitada logo , sei que o Pablo ja perguntou mais qual e a espesura da chapa que soldou pro suporte da cauixa ??/
    Juleymar e Pablo eu acho que a medida é:7/16 mais vou conferi.

  • #149
    Usuário Avatar de Pablo.pinto2007
    Entrada
    27/09/2007
    Local
    Fortaleza/CE
    Idade
    44
    Posts
    2,436
    Agradecimentos: 4

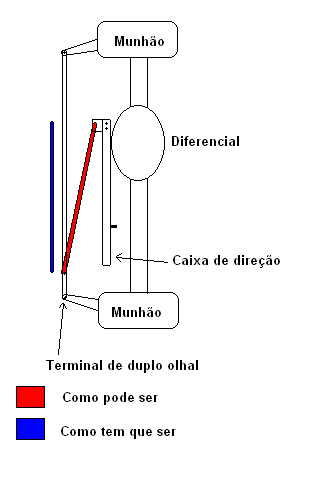

    Pessoal, não dá pra visualizar nas fotos exatamente a posição da caixa... então eu fiz um desenho esquemático com uma dúvida que vi em relação ao posicionamento da caixa de direção... tendo em mente que todo esse sistema tem que ficar o mais reto possível, como pode ficar a barra que está em vermelho e em azul no desenho? pois o terminal de duplo olhal é um pouco inclinado, dando um certo ângulo, que não sei qual é, e até que ponto essa barra que liga da caixa para o terminal duplo, pode ficar? isso define exatamente a posição da caixa e seu suporte!!!

    Abraços!

    Pablo

    Reforma caseira do CJ-3A!!! Chassis danificado!-d-vida-caixa-de-dire-o.jpg
    Reforma caseira do CJ-3A!!! Chassis danificado! Imagens Anexas
    4X4 Brasil
    CJ-3A - 1951 - Motor AP 1.8 Álcool, câmbio niva, t-case willys, pneus BF 33" Mud. O "AVÔ".
    Grand Cherokee Laredo 1997, originalzinha. A "NETA".

  • #150
    Usuário Avatar de Pablo.pinto2007
    Entrada
    27/09/2007
    Local
    Fortaleza/CE
    Idade
    44
    Posts
    2,436
    Agradecimentos: 4
    Depois que postei é que vi, tem uma foto do Vavá (foto 2 da sequencia) que mostra inclusive essa inclinação para fora... esse ângulo tem um limite... senão força onde não deveria, né isso?
    E essa inclinação que vejo onde pega o suporte na caixa para a barra, pode prejudicar alguma coisa? não seria interessante essa barra estar reta? verticalmente?
    4X4 Brasil
    CJ-3A - 1951 - Motor AP 1.8 Álcool, câmbio niva, t-case willys, pneus BF 33" Mud. O "AVÔ".
    Grand Cherokee Laredo 1997, originalzinha. A "NETA".

  • #151
    Usuário Avatar de vavarusso
    Entrada
    01/06/2011
    Local
    JUAZEIRO/BA
    Idade
    54
    Posts
    2,414
    Agradecimento: 1
    Reforma caseira do CJ-3A!!! Chassis danificado!-dsc03099.jpgReforma caseira do CJ-3A!!! Chassis danificado!-dsc02992.jpgPablo veja, faça esse suporte(2ª foto) mais curto para aumentar o angulo da barra que vem pra cx e assim evitar que pegue no feixe. 1ª foto faça ao contrário para que a força seja aplicada mais linear em sentido ao setor.
    Abraço
    Vavá Russo

  • #152
    Usuário Avatar de Pablo.pinto2007
    Entrada
    27/09/2007
    Local
    Fortaleza/CE
    Idade
    44
    Posts
    2,436
    Agradecimentos: 4
    Citação Postado originalmente por vavarusso Ver Post
    Reforma caseira do CJ-3A!!! Chassis danificado!-dsc03099.jpgReforma caseira do CJ-3A!!! Chassis danificado!-dsc02992.jpgPablo veja, faça esse suporte(2ª foto) mais curto para aumentar o angulo da barra que vem pra cx e assim evitar que pegue no feixe. 1ª foto faça ao contrário para que a força seja aplicada mais linear em sentido ao setor.
    Abraço
    Vavá Russo
    Valeu Vavá... entendi perfeitamente!!! Obrigadão!!!

    Pablo
    CJ-3A - 1951 - Motor AP 1.8 Álcool, câmbio niva, t-case willys, pneus BF 33" Mud. O "AVÔ".
    Grand Cherokee Laredo 1997, originalzinha. A "NETA".

  • #153
    Usuário Avatar de vavarusso
    Entrada
    01/06/2011
    Local
    JUAZEIRO/BA
    Idade
    54
    Posts
    2,414
    Agradecimento: 1
    Citação Postado originalmente por Pablo.pinto2007 Ver Post
    Valeu Vavá... entendi perfeitamente!!! Obrigadão!!!

    Pablo
    Dica: Retirei de um terminal duplo (velho) o olhal, tá aí na segunda foto.

  • #154
    Usuário Avatar de juleymar73
    Entrada
    23/07/2011
    Local
    Governador Valadares/MG
    Idade
    47
    Posts
    782
    Agradecimentos: 0
    Vava muinto boas as fotos , eu acho bom o angulo que ficou sua caixa .

  • #155
    Usuário Avatar de vavarusso
    Entrada
    01/06/2011
    Local
    JUAZEIRO/BA
    Idade
    54
    Posts
    2,414
    Agradecimento: 1
    Citação Postado originalmente por juleymar73 Ver Post
    Vava muinto boas as fotos , eu acho bom o angulo que ficou sua caixa .
    Juleymar, mudei, coloquei ao contrário da foto, com o terminal apontando pra frete.

  • #156
    Usuário Avatar de juleymar73
    Entrada
    23/07/2011
    Local
    Governador Valadares/MG
    Idade
    47
    Posts
    782
    Agradecimentos: 0
    A ta , entendi agora , a barra caixa x munhão ficou mai reta , uma dica pequena mais muinto boa.
