    Maquina Jato de areia CASEIRA




    Rapaziada, eu postei aqui no forum um esquema de montagem de uma maquina de areia, acho que os moderadores apagaram o post, por acharem que eu estava vendendo algo.
    Quem quiser montar a maquina, eu passarei GRATUITAMENTE o esquema e as peças necessarias para a montagem de tal maquinário. o maior investimento será em um compressor, pode ser comprado ou alugado de empresas, com capacidade de no minimo 10 PCM, o material necessário alem deste é, 2 cilindros de extintor de 10KG, tubos e componentes de aço galvanizado, e registros simples. essa maquina NÂO é para jatear com areia e sim com o oxido de aluminio. Pois o oxido nao causa silicose. Quem tiver interesse eu postarei o esquema e fotos da montagem da minha maquina.

  2. #2
    Usuário
    Entrada
    25/11/2005
    Local
    Brasília/DF
    Idade
    43
    Posts
    265
    Citação Postado originalmente por Terra nos zóio Ver Post
    Rapaziada, eu postei aqui no forum um esquema de montagem de uma maquina de areia, acho que os moderadores apagaram o post, por acharem que eu estava vendendo algo.
    Quem quiser montar a maquina, eu passarei GRATUITAMENTE o esquema e as peças necessarias para a montagem de tal maquinário. o maior investimento será em um compressor, pode ser comprado ou alugado de empresas, com capacidade de no minimo 10 PCM, o material necessário alem deste é, 2 cilindros de extintor de 10KG, tubos e componentes de aço galvanizado, e registros simples. essa maquina NÂO é para jatear com areia e sim com o oxido de aluminio. Pois o oxido nao causa silicose. Quem tiver interesse eu postarei o esquema e fotos da montagem da minha maquina.
    Manda aí amigo...

    Dé Carli

  3. #3
    Usuário Avatar de Leonardo Raffi
    Entrada
    07/04/2005
    Local
    Pelotas/RS
    Idade
    50
    Posts
    1,301
    manda ai....
    leonardoraffi@pop.com.br

    abração

  4. #4
    Usuário Avatar de marcosmoscz
    Entrada
    16/01/2006
    Local
    Osasco/SP
    Idade
    32
    Posts
    1,462
    TEnho interesse na maquina também!

    Abraços

    Marcos

  5. #5
    Usuário
    Entrada
    10/01/2010
    Idade
    29
    Posts
    2
    Maquina Jato de areia CASEIRA-jato-mini.jpg

    Ai esta o esquema, tudo feito com tubos e conecçoes de 1/2 polegada.
    a entrada de ar e na saida oxido/ar eu coloquei um espigão de 1/2 para 1/2, facilmente encontrado em depositos de construção.

    Vou ver se posto as fotos amanha
    4X4 Brasil

  6. #6
    Usuário
    Entrada
    10/01/2010
    Idade
    29
    Posts
    2
    Citação Postado originalmente por Terra nos zóio Ver Post
    4x4 Brasil Portal Off-Road

    Ai esta o esquema, tudo feito com tubos e conecçoes de 1/2 polegada.
    a entrada de ar e na saida oxido/ar eu coloquei um espigão de 1/2 para 1/2, facilmente encontrado em depositos de construção.

    Vou ver se posto as fotos amanha

    Materiais
    Tubo de 1/2" galvanizado
    2 cruzetas de 1/2" galvaninzado
    4 registros de 1/2" com 1/4 de volta, de ar ou agua(tanto faz), porem te que ser de metal
    2 tampões de 1/2"
    2 tees de 1/2" (T)
    2 joelhos de 1/2"
    2 espigoes de 1/2"(rosca) para 1/2 (mangueria)
    2 cilindro de extintores de 10KG

    Onde tiver os registros, será necessario colocar (NIPES) pois depois de algum tempo esle podem emperrar.
    o resto das peças devem ser soldadas com oxiacetileno

  7. #7
    Usuário
    Entrada
    10/01/2010
    Idade
    29
    Posts
    2

    Fotos da maquina

    Amigos, estou colocando as fotos da maquina, essa porém é para micro esferas de vidro, o reservatorio é de apenas 2 litros cada.
    mas a de 20kg é praticamente igual a essa, direi quais foram as modificações.

    Maquina Jato de areia CASEIRA-p1130013.jpg
    Essa é a maquina, simples e bastante funcional

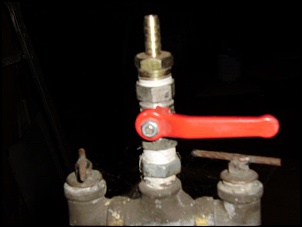

    Maquina Jato de areia CASEIRA-ebtrada-de-ar.jpg
    Onde esta o registro é a entrada de ar que vem do compressor, a pressão tem que ser de no minimo 90PIS, utilizem filtro e regulador de pressão.
    Ao lado esta os bocais para recarregar o oxido de aluminio.

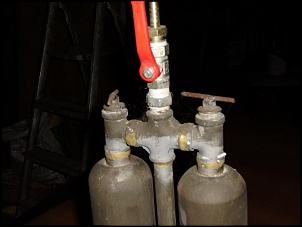

    Maquina Jato de areia CASEIRA-entrada-ar-oxido-.jpg
    Essas são todas as entradas

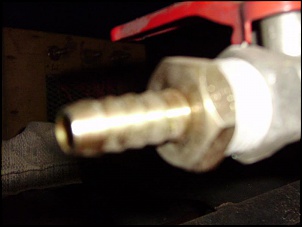

    Maquina Jato de areia CASEIRA-espigao.jpg
    Esse é o chamado espigão, a rosca é de 1/2" e a saida para mangueira também é de 1/2"

    Maquina Jato de areia CASEIRA-algumas-soldas.jpg
    As soldas são de oxi-acetileno, pois as eletricas são porosas e acabam perdendo pressão (vazamento)

  8. #8
    Usuário
    Entrada
    10/01/2010
    Idade
    29
    Posts
    2
    Mais algumas fotos

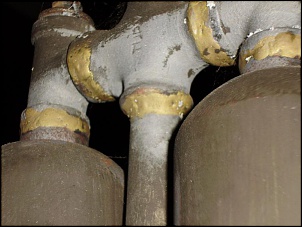

    Maquina Jato de areia CASEIRA-mais-soldas.jpg

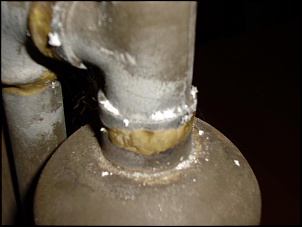

    Maquina Jato de areia CASEIRA-solda-superior.jpg

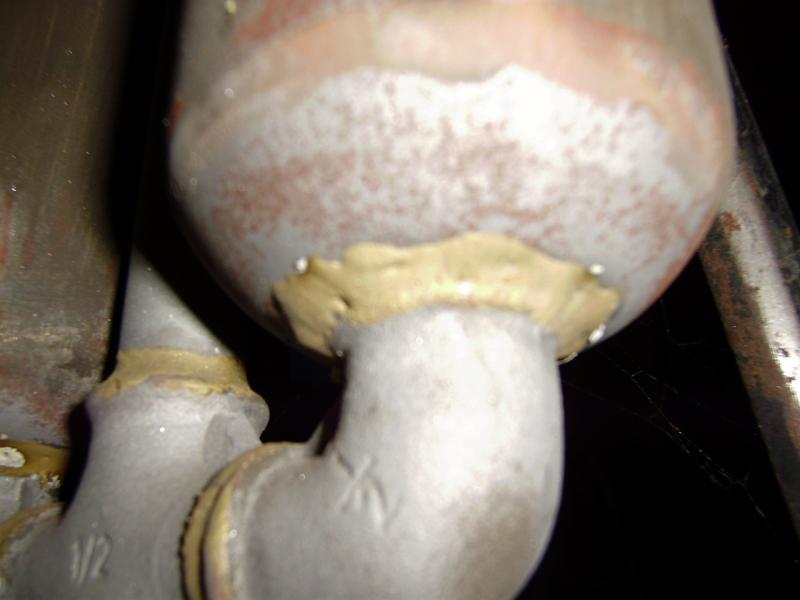

    Maquina Jato de areia CASEIRA-solda-inferior.jpg

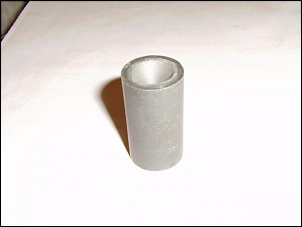

    Maquina Jato de areia CASEIRA-bico-do-jato.jpg
    Maquina Jato de areia CASEIRA-bico-do-jato-2.jpg
    Este é o bico do jato, uma peça confeccionada em ferro do tipo "GG50" de 3/4" de bitola. Levei a um torneiro para que fossem retiradas aquelas ranhuras e que pudesse entrar com pressão em um pedaço do tubo de 1/2". postarei fotos desse "bico"

  9. #9
    Usuário
    Entrada
    10/01/2010
    Idade
    29
    Posts
    2

    A diferença entre as maquinas

    Aqui esta a diferença entre as maquinas.

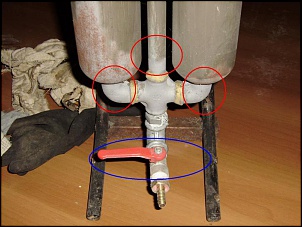

    Maquina Jato de areia CASEIRA-copia-de-registros.jpg

    Esse registro em azul devera ser retirado.
    Onde estão os circulos vermelhos, deveram ser acrescentados tres registros deste modelo azul.

    Pois assim teremos a saida de ar (no meio) com regulagem e as saidas de oxido (laterais) tambem com regulagem.

  10. #10
    Usuário
    Entrada
    10/01/2010
    Idade
    29
    Posts
    2

    Bico da maquina

    Galera este é o bico da maquina

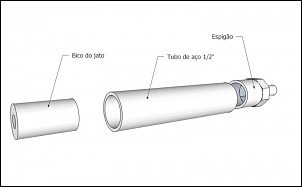

    Maquina Jato de areia CASEIRA-bico-jato.jpg


    As especificações são as seguintes

    O bico é feito em aço do tipo "GG50" de 3/4". Após as usinagens eu efetuei a têmpera, fica muito duro, porém quebradiço. Existem no mercado esses bicos em widea mas os preços variam de 70 a 200 reais.
    O furo central é de 1/4", este furo dirá qual sua necessidade de AR, pois um furo pequeno consome pouco ar e o trabalho é mais lento, ja um furo maior, terá um consumo maior de AR e o trabalho será mais rápido, a dica é faça varios bicos de diferentes furos.
    Um torneiro na cidade me cobra 10 reais pela usinagem de cada peça, ela deve entrar sobre pressão no tubo de aço.

    Ja o espigão é soldado ao tubo, pois nao é necessario retira-lo, e sua resistência é muito maior.

  11. #11
    Usuário Avatar de Marisco Off Road
    Entrada
    08/03/2004
    Local
    Curitiba/PR
    Idade
    41
    Posts
    3,158
    Terra,

    Muito legal a ferramenta, qual a aplicação dela, materiais e o que consegue limpar?
    Qual produto se usa, areia granalha alumínio ou outro, tem os detalhes sobre isto e onde compra isto?
    Outra coisa é o que precisa a nível de cabine para este tipo de jato?
    E equipamentos de segurança, qual a necessidade?
    Os registros de saída e canos não serão corroídos pelo material?

    Agradeço e parabéns pela iniciativa,
    MARILSON

  12. #12
    Usuário
    Entrada
    10/01/2010
    Idade
    29
    Posts
    2
    Citação Postado originalmente por Marisco_Pneus Ver Post
    Terra,

    Muito legal a ferramenta, qual a aplicação dela, materiais e o que consegue limpar?
    Qual produto se usa, areia granalha alumínio ou outro, tem os detalhes sobre isto e onde compra isto?
    Outra coisa é o que precisa a nível de cabine para este tipo de jato?
    E equipamentos de segurança, qual a necessidade?
    Os registros de saída e canos não serão corroídos pelo material?

    Agradeço e parabéns pela iniciativa,

    É o seguinte eu uso a minha para jatear latarias, chassis,blocos, cabeçotes, caixa de marchas, diferencial, rodas e outras coisas mais. A utilização é praticamente industrial, ela retira tinta, ferrugem, batido de pedra.
    Eu utilizo o oxido de aluminio médio, aqui em Minas eu compro na DelRio em Sabará, o custo é de 50 reais o saco com 25kg de oxido. Já utilizei areia de rio peneirada. mas como é proibido nao mais fiz.
    A maquina não precisa de cabine, a necessidade é de um local limpo, pois o oxido pode ser reutilizado ate 15 vezes, evitar limpar peças com oleo, graxa e agua, o ideal é que as peças seja lavadas antes do jateamento.
    É necessário o uso de máscara contra pó, nao economize na mascara, pois as mais caras são as melhores e mais eficientes, utilize oculos de plasticco, pois são mais baratos e havera necesidade de trocá-lo periodicamente. Quem tiver mais $$$oportunidade$$$ compre um macacão com elmo proprio para jateamento.
    As unicas peças que terão um desgaste expressivo são a mangueira de saída ar/oxido e o bico de jateamento. os registros e os canos nao terão impacto direto com o oxido. A troca será necessaria quando se perceber a saida de oxido mesmo com os registros fechados.

    Outro detalhe que me lembrei, assim que houver pressão na maquina, abra sempre o AR totalmente e depois paulatinamente (gastei o vocabulo) abra os registros de OXIDO, sendo assim, dose sempre a quantidade de oxido para o trabalho. Quando terminar o serviço, faça o contrario, feche a saida de oxido primeiro e depois o ar.
    Se isso nao for feito desta maneira, o xido desce de uma vez para a mangueira e a entope.
